Definições Escada: Geometria e Posicionamento
Use este painel das página principal das Definições Escada para definir a geometria essencial da Escada.

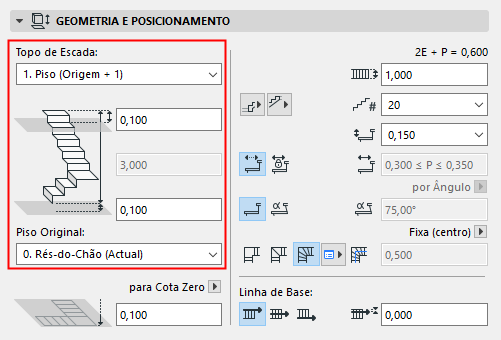

•Use este controlo para criar o vínculo no topo da Escada a um Piso em particular.
Se, posteriormente, modificar as posições e alturas dos pisos nos seus projectos, as alturas de quaisquer Escadas vinculadas vão segui-las automaticamente, caso a alteração ainda permita que a Escada siga as respectivas Regras e Standards. Se existir um conflito, é-lhe solicitado que o resolva.
Ver Escadas com Vínculo no Topo e Altura do Piso Alterada.
•Afastamento: opcionalmente, crie um afastamento entre o Topo de Escada e o respectivo Piso Vinculado a Topo (a altura de Escada muda em concordância). Este valor de afastamento pode ser positivo, negativo ou igual a zero.
O campo de afastamento não se encontra disponível se a Escada não possuir vinculo no topo.
•Não Vinculado: escolha esta opção para a tornar numa Escada de altura fixa, em vez de vinculada no topo.
•Flexível: esta opção está disponível antes de começar a introduzir a Escada (não para uma Escada existente). A Escada não é vinculada e a altura de Escada não é definida; ela dependerá da sua introdução.
Use esta opção, por exemplo, se estiver a criar uma Escada com uma Altura do espelho fixa, mas o número de Espelhos será determinado quando terminar a introdução.
Altura de escada
O valor é afectado pelos afastamentos no topo e na base, se existirem.
Para uma Escada com vínculo no topo, este campo não é editável.
Afastamento da Base
Afaste a base da Escada em qualquer direcção.
Piso Original
Seleccione uma das seguintes definições de Piso Original. A base da Escada (onde se encontra a linha de referência da Escada) é fisicamente vinculada ao respectivo Piso Original. Se, posteriormente, modificar a posição do Piso Original (p.ex. redefinir o nível do pavimento), a Escada vai mudar a sua posição (enquanto respeita o afastamento definido, se for o caso).
•Piso Actual: o Piso Original é o piso actual, no qual se coloca a Escada.
•Clique em Seleccionar Piso para abrir a lista completa de pisos no projecto, se não forem todos apresentados na lista.
•Opcionalmente, defina um afastamento para a base da Escada do respectivo Piso Original.
Se apagar o Piso Original da Escada, a Escada será apagada, em conjunto com todos os outros elementos posicionados no piso.
Se alterar a elevação de uma Escada de forma a que a sua linha de referência seja deslocada para um piso diferente, pode optar por efectuar a alteração do Piso Original para corresponder à nova localização do elemento.
Ver Alterar o Piso Original Por Altimetria.
Altimetria da Base [ao Nível de Referência]: calcula a altimetria actual da linha de base da Escada, conforme medida a partir do Nível de Referência (por defeito, este Nível de Referência corresponde à Cota Zero). Clique na seta pop-up para alterar o Nível de Referência, se necessário.
Nota: Os níveis de referência são definidos em Opções > Preferências do Projecto > Níveis de Referência.
Para informações gerais sobre o nível, veja Preferências de Níveis de Referência.
Controlos de Geometria da Escada
Use estes campos para definir a geometria de Espelho/Cobertor essencial (cada definição é descrita abaixo). Os valores disponíveis estão ligados ao intervalo, se existente, definido na secção Cobertores & Espelhos do painel de Regras e Standards, abaixo.
As Definições do Cobertor/Espelho de Escada Dependem dos Intervalos Definidos nas Regras & Standards
Largura da escada
Introduza um valor para a largura da Escada.
Número de espelhos
Escolha um valor na lista pendente. Os valores disponíveis dependem dos intervalos que definiu no painel de Regras e Standards, abaixo, e da definição da Altura do Espelho.
Nota: se a Escada estiver a ser colocada com Altura de Escada Flexível, o controlo Altura do Espelho aparece a cinzento.
Escolha um valor na lista pendente. Os valores disponíveis dependem dos intervalos que definiu no painel de Regras e Standards, abaixo, e do número de Espelhos.
Nota: na versão do ARCHICAD para os EUA, "Passos" (Goings) são conhecidos como "Ciclos" (Runs).
Escolha Flexível ou Fixo.

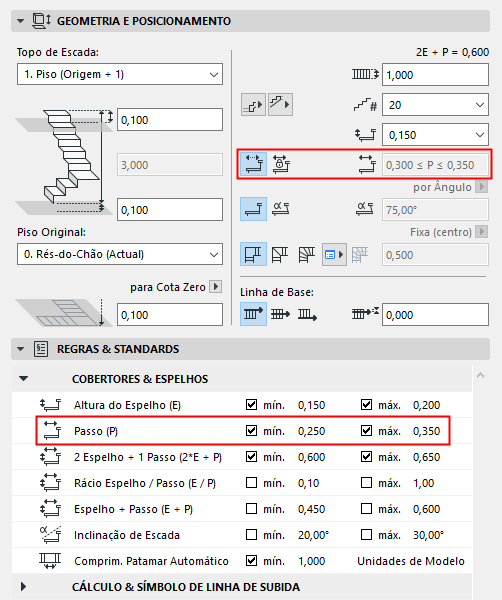

•Flexível: o valor do Passo será definido automaticamente pelo ARCHICAD, com base na geometria de input, e dentro do intervalo (se existente) definido para o Passo no painel de Regras e Standards.
•Fixo: introduza aqui um valor de Passo fixo, dentro do intervalo (se existente) definido para o Passo no painel de Regras & Standards.

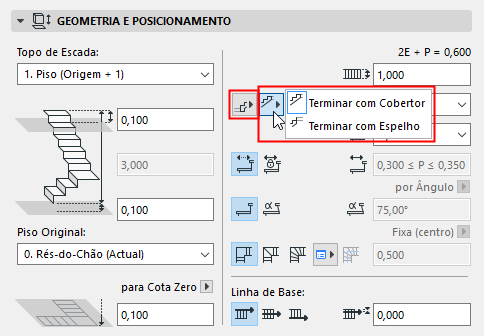

Iniciar/Terminar Escada com Cobertor ou Espelho
Use os controlos pop-up para definir de que modo iniciará e terminará a Escada: com um Cobertor ou um Espelho.
Também pode alterar esta preferência em qualquer momento numa Escada colocada.
Geometria de Espelho: Recto ou Inclinado
Escolha Recto ou Angulado para o Espelho.
Para angulado: defina o valor de ângulo no campo à direita, com um grau de Ângulo (de Espelho inclinado, relativo à horizontal) ou por Distância (a base desse Espelho é afastada do Topo do Espelho).
Tipo de Curva
Escolha um Tipo de Curva para a Escada; depois, clique no pop-up à direita para definir as suas opções de geometria específicas.
•Patamar Automático
•Curva com Passos Iguais
•Curva com Ângulos Iguais
Para mais pormenores, veja Tipo de Curva da Escada.
A posição da Linha de Subida da Escada é calculada automaticamente e, por norma, encontra-se no centro: o seu afastamento corresponde a metade do valor de Largura da Escada. Esta é a Linha de Subida Calculada.
Nota: para mostrar/esconder a Linha de Subida Calculada, utilize Visualização > Opções de Visualização no Ecrã > Linha de Subida Calculada de Escada.
Para uma Curva de Escada com Passos Iguais tem ainda a opção de afastar a Linha de Subida Calculada:
Afastar Linha de Subida em Viragem (Curva com Passos Iguais)

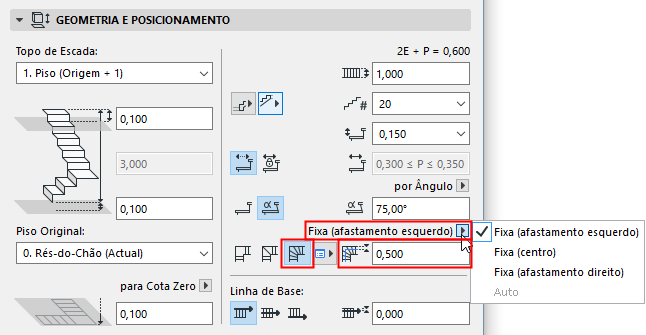

Utilize o pop-up para especificar um afastamento para a Linha de Subida Calculada da aresta direita ou esquerda do cobertor, na Viragem da Escada. Este afastamento vai afectar a geometria do Cobertor.
Este controlo é apenas editável se a viragem for definida para "Curva com Passos Iguais".
O intervalo de afastamento da Linha de Subida é definido por Regras & Standards para Cálculo da Linha de Subida.
Nota: se definir um intervalo para o Afastamento da Linha de Subida (no painel de Regras e Standards, abaixo), a largura da Escada tem de ser superior ou igual ao dobro deste afastamento.

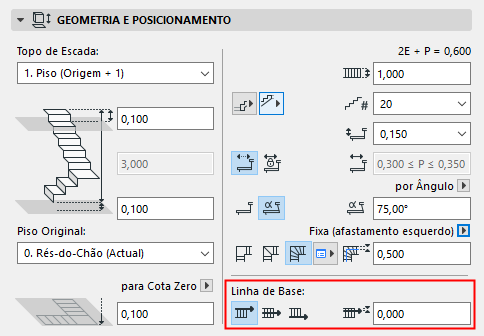

Defina a posição da Linha de Base da Escada (Linha de Referência) e um afastamento opcional.
A Linha de Base serve de base para o Piso Original da Escada e de referência para a edição da geometria da Escada.
Para mostrar/esconder a Linha de Base da Escada na Planta, de modo a tornar a edição mais fácil, active Visualização > Opções de Visualização no Ecrã > Linhas de base de Escada.
Ver também Editar Linha de Base da Escada.
