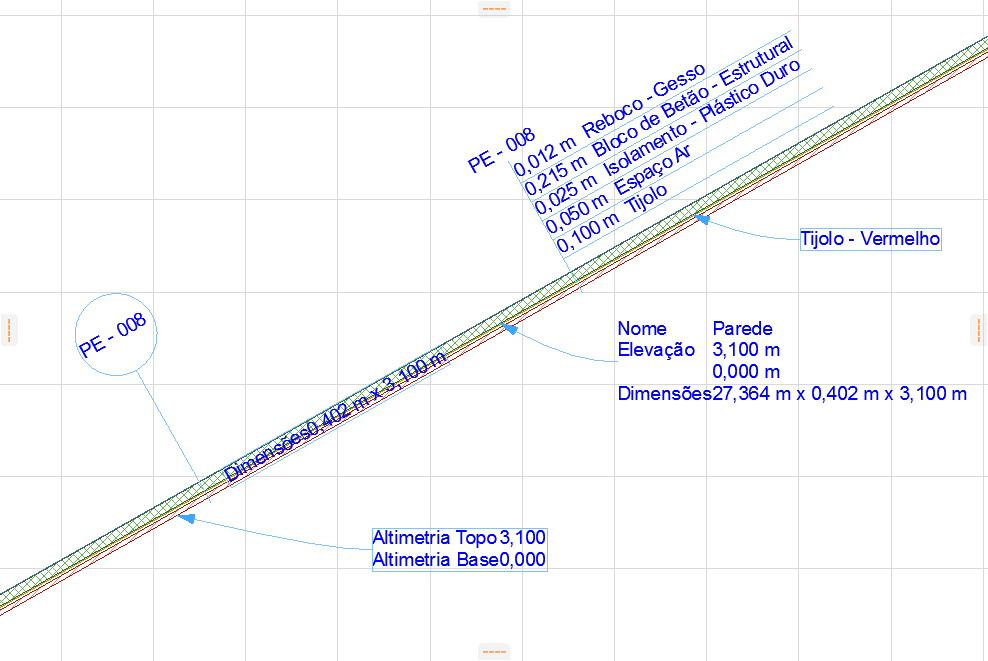

Um elemento pode ter qualquer número de Rótulos.
O ARCHICAD inclui um conjunto de Rótulos integrados, com conteúdo altamente personalizável.
Pode também criar o seu próprio Rótulo, guardando elementos de desenho 2D, incluindo Texto automático.
Ver Guardar Elementos 2D como Rótulo.
Método de Geometria de Rótulo: Associativo e Independente
Existem duas formas de colocar um rótulo com a ferramenta Rótulo:
•Os rótulos Associativos são colocados clicando-se num elemento. O rótulo permanece associado ao elemento mesmo depois de ter movido ou modificado o elemento. Conforme aplicável, quaisquer valores do parâmetro são, automaticamente, actualizados no rótulo.
Rótulo Associativo
–Se apagar um elemento, os seus rótulos associados são também apagados.
–Por defeito, um Rótulo será escondido se o seu elemento associado estiver escondido (p. ex., num vegetal escondido). Para visualizar o Rótulo independentemente do seu elemento associado estar visível, anule a selecção de "Esconder com Elemento Associado" nas Definições da Ferramenta Rótulo.
–Elementos de vários elementos têm de ser, separadamente, rotulados em cada piso .
•Os rótulos Independentes não estão associados a qualquer elemento. Normalmente irá utilizar um rótulo independente para a informação de visualização, que não é proveniente do modelo (p. ex. “instalar neve aqui”).
Rótulo Independente
Métodos de Colocação de Rótulos: Simples e Detalhada
•O método Simples coloca o Rótulo com um clique, utilizando o Ângulo Inicial/Tipo de Linha da seta e do apontador (se activado) como definido na Caixa de Informações ou nas Definições do Rótulo.
Colocação Simples
•O método Detalhado necessita de três cliques (ou dois se o ângulo inicial da linha do apontador estiver protegido), dando-lhe mais controlo sobre a colocação da linha do apontador.
Colocação Detalhada
Ver Linha do Apontador para mais pormenores sobre as definições da Linha do Apontador.
Ver também Editar Caixa de Texto.
