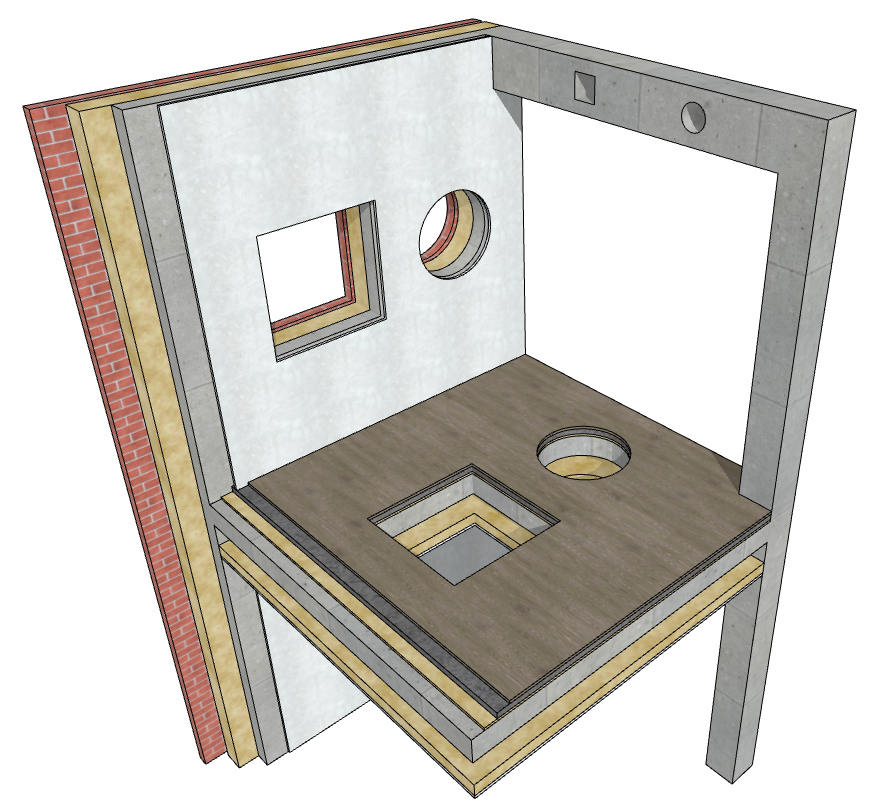

В ARCHICAD 23 появился новый инструмент, предназначенный для моделирования, документирования и управления информацией об Отверстиях. Новый инструмент Отверстие можно использовать для создания проемов и ниш/углублений в конструктивных элементах модели.
Отверстия являются неотъемлемыми элементами BIM-модели, которые одинаково важны для архитекторов, конструкторов и инженеров. Расположение Отверстий в несущих конструкциях является наиболее частым типом данных, передаваемых между различными специалистами.
В ARCHICAD 23 реализована надежная технология управления геометрическими параметрами и дополнительными свойствами Отверстий. При помощи Определений Пустот (Provision for Voids) можно синхронизировать базы данных с информацией об Отверстиях. В ARCHICAD 23 применяется новое поколение технологии отображения 2D-символов конструктивных элементов и находящихся в них Отверстий, отвечающей различным стандартам оформления документации.
В обычных BIM-моделях можно выделить два типа Отверстий: архитектурные и инженерные.
•Инженерные Отверстия оставляются в конструкциях зданий для пропуска инженерных сетей (труб, воздуховодов и т. д.). Как правило, задание на создание этих Отверстий поступает от специалистов ОВиК, а затем согласуется с архитектором и конструктором. Инструмент Отверстие дает пользователям ARCHICAD возможность просто создания инженерных отверстий в BIM-модели.
•Архитектурные Отверстия — это, как правило, двери, окна и проемы в ограждающих конструкциях. Подобные Отверстия проектируются архитектором, но нуждаются в согласовании с конструктором.
Примечание: Для использования нового инструмента Отверстие, появившегося в ARCHICAD 23, необходимо отключить режим наследуемых пересечений, как правило автоматически включающийся при миграции проектов из ARCHICAD 16 и более ранних версий. (Воспользуйтесь командой меню Параметры > Рабочая Среда Проекта > Наследуемый Режим и убедитесь, что маркер “Наследуемые Методы Пересечения” не активирован.)
Моделирование Инженерных Отверстий
Моделирование Архитектурных Отверстий
