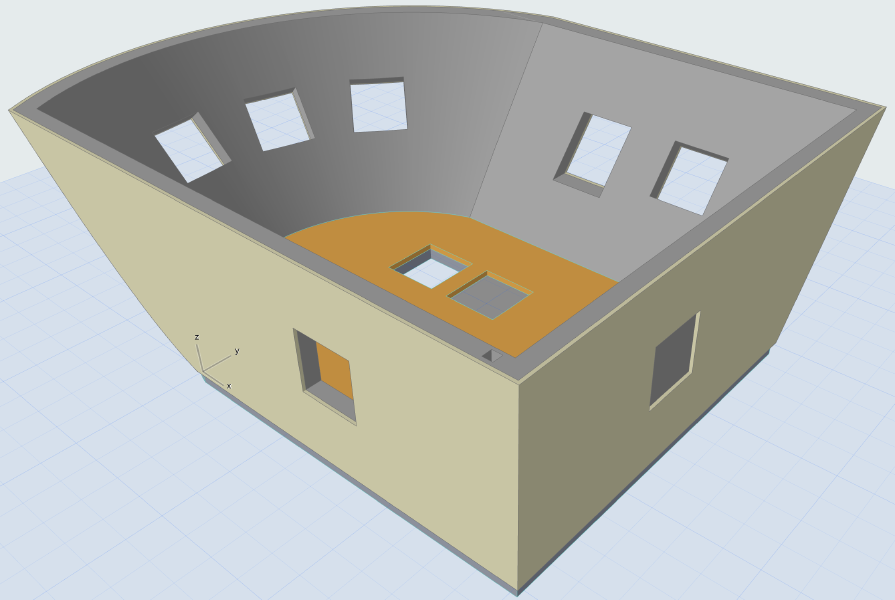

Инструмент Отверстие дает возможность создавать проемы в элементах Стен, Перекрытий, 3D-сеток и Балок.
Отверстия можно применять для прокладки инженерных коммуникаций или размещения транспортных элементов, например, лифтов. Ограничение глубины Отверстий позволяет создавать ниши и штрабы в стенах или углубления и приямки в перекрытиях.
Каждое Отверстие ARCHICAD связывается с элементами Стен, Перекрытий, 3D-сеток или Балок. Отверстия сохраняют свое положение относительно ассоциированных элементов и перемещаются вместе с ними.
Одно Отверстие может проходить сразу через несколько элементов. Например, подвесной потолок, созданный из трех отдельных элементов, может быть прорезан одним Отверстием.
Как и все прочие элементы модели, Отверстия имеют собственные Идентификаторы, Классы и данные Свойств. Эту информацию можно использовать в Выносных Надписях и в Каталогах.
Статус отображения Отверстий настраивается в диалоге Параметров Модельного Вида (как и для Окон или Дверей).
Отображение Отверстия на Плане Этажа
Применение Ограниченных Отверстий для создания Ниш или Углублений
Управление Показом Тел Операторов Отверстий
Управление Соединениями Отверстий
Редактирование Отверстий в Teamwork
