(Параметры > Окружающая Среда > Представление на Экране)

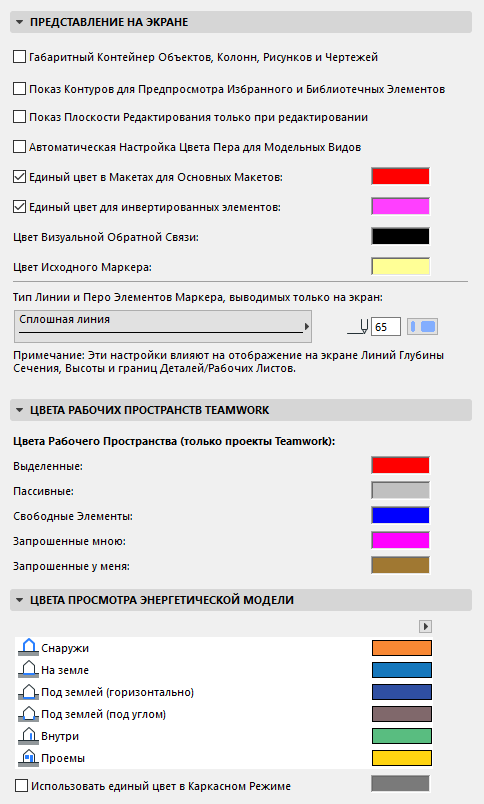

Это диалоговое окно разделено на три панели:
Цвета Рабочих Пространств Teamwork
Цвета Просмотра Энергетической Модели
Габаритный Контейнер Объектов, Колонн, Рисунков и Чертежей
Если этот маркер отмечен, то при размещении Дверей, Окон, Объектов, Источников Света, Колонн, Рисунков и Чертежей будет отображаться габаритный прямоугольник этих элементов, следующий за перемещениями курсора.
Показ Контуров для Предпросмотра Избранного и Библиотечных Элементов:
активируйте этот маркер, если хотите, чтобы в 3D-изображения Предварительного Просмотра Избранного и Библиотечных Элементов отображались с контурами.
Показ Плоскости Редактирования только при редактировании
При отметке этого маркера Плоскость редактирования в 3D-окне появляется только на момент выполнения операций редактирования в 3D-окне (при условии, что включена опция “Показать плоскость редактирования” в меню Вид > Показать Плоскость Редактирования). После завершения операции Плоскость Редактирования исчезает.
Автоматическая Настройка Цвета Пера для Модельных Видов
При отметке этого маркера черные перья будут отображаться на экране белым цветом, если значение яркости конкретного цвета фона становится ниже некоторого порогового значения, то есть, если фон оказывается слишком темным.
Единый цвет в Макетах для Основных Макетов
Отметьте этот маркер, чтобы в Макетах использовался один и тот же цвет для отображения элементов Основного Макета. Сделайте двойной щелчок мышью на цветном окошке, чтобы настроить цвет.
Если маркер не отмечен, то будут использоваться собственные цвета элементов.
Единый цвет для инвертированных элементов
Активируйте этот маркер, чтобы инвертированные или неправильно созданные элементы отображались одним цветом.
Для выбора цвета сделайте двойной щелчок на цветном поле. Это выделение используется только на экране; оно никак не учитывается при печати или публикации.
К инвертированным или неправильно созданным элементам могут относиться:
•Инвертированные конструктивные элементы (элементы с верхней привязкой, отметка верха которых в результате изменения уровней этажей оказалась ниже отметки основания);
•Лестницы с верхней привязкой, которые не могут быть автоматически обновлены в соответствии с измененными настройками уровней этажей без изменения их параметров;
•Некоторые конструктивные элементы (например, Балки и Колонны) в проекте, использующие Наследуемые Параметры Пересечений. Если в Рабочей Среде Проекта активирован маркер “Наследуемых Методов Пересечений и Покрытий”, то некоторые способы создания геометрии (основанные на возможностях новых версий ARCHICAD) становятся недоступны.
См. Наследуемый Режим.
Цвет Визуальной Обратной Связи
Используйте это цветное окошко для настройки цвета габаритных прямоугольников и растягивающихся линий, появляющихся при выполнении операций редактирования.
Используйте это цветное окошко для настройки цвета выделения исходных маркеров. (Для управления функцией Выделения Исходных Маркеров воспользуйтесь командой Вид > Параметры Вывода на Экран.)
Для получения дополнительной информации, см. Выделение исходного маркера.
Тип Линии и Перо Элементов Маркера, выводимых только на экран
Используйте эти управляющие элементы для настройки типа и цвета линий всех элементов маркеров, выводимых на экран. К ним относятся: Линия Границы Разреза (Линия Глубины Сечения), Линия Фасада, Линия Удаленной Области Разреза и Фасада, Линия Развертки, Линия Границы Развертки и Линия Границы Детали/Рабочего Листа.
Цвета Рабочих Пространств Teamwork
Цвета Рабочего Пространства (только для проектов Teamwork). Здесь можно настроить цвета выделения элементов, указывающие на их статус в проектах Teamwork.
См. Цветные рабочие пространства.

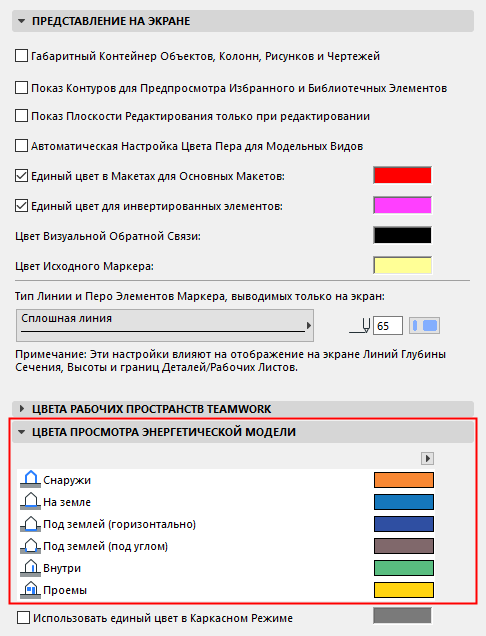

Цвета Просмотра Энергетической Модели
Выберите цвета для выделения конструкций модели согласно их функции с точки зрения Оценки Энергоэффективности. (Конструкции и проемы отображаются этими цветами при активации команды Показать в 3D, находящейся в панели Просмотра Модели, используемой при Оценке Энергоэффективности.)
