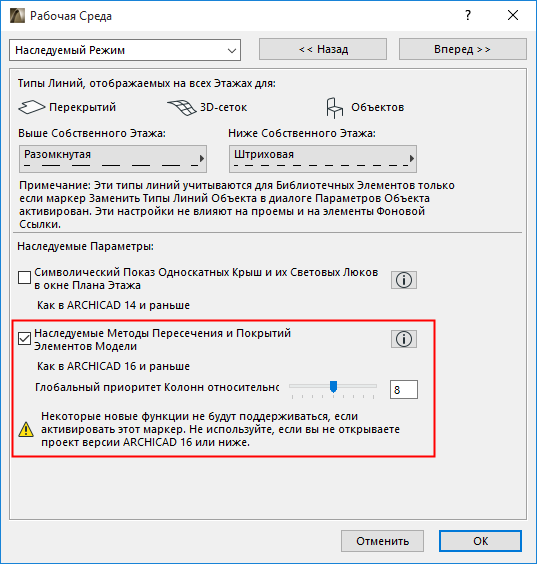

Чтобы открыть это диалоговое окно, воспользуйтесь командой Параметры > Рабочая Среда Проекта > Наследуемый Режим.
Настраиваемые здесь параметры определяют Рабочую Среду текущего Проекта, то есть они сохраняются непосредственно в Проекте. Если этот проект открывается на другом компьютере, то данные настройки применяются автоматически.
Типы Линий, отображаемых на всех этажах
Выберите типы линий для отображения контуров элементов Перекрытий, 3D-сеток и некоторых типов Объектов выше и ниже Собственного Этажа.
Примечание: Эти настройки не влияют на показ Стен, Крыш и Оболочек, а также на размещенные в них проемы и на элементы Фоновой Ссылки.
Примечание: Эти типы линий применяются только для тех Объектов, в диалогах Параметров которых активирован маркер Замены Типов Линий Объекта.
Использование Символического Показа Односкатных Крыш и их Световых Люков в окне Плана Этажа (как в ARCHICAD 14 и раньше)
Отметьте этот маркер, чтобы включить показ Односкатных Крыш и принадлежащих им Световых Люков как в ARCHICAD 14 и более ранних версиях. Нажмите расположенную справа кнопку Информации, чтобы увидеть иллюстрированное пояснение различий в их отображении.
•Точная 3D-проекция: Этот режим показа доступен начиная с ARCHICAD 15. (Многоскатные Крыши и вновь размещаемые Световые Люки используют этот вариант.)
•Символический: Этот вариант использовался для показа Крыш и Световых Люков в ARCHICAD 14 и более ранних версиях.
(Для получения дополнительной информации нажмите кнопку Инфо, расположенную справа.)
См. также Миграция Крыш и Световых Люков.
Наследуемые Методы Пересечения и Покрытий Элементов Модели (как в ARCHICAD 16 и раньше)
При активации Наследуемого Режима:
•Автоматические соединения и приоритетные пересечения Строительных Материалов не учитываются в 3D. Будут использоваться методы соединения, применявшиеся в ARCHICAD 16 и более ранних версиях. При работе со старыми проектами стоит выбрать этот режим, чтобы убедиться, что существующие пересечения не изменились.
См. также Приоритетные Пересечения Элементов в Руководстве Осуществления Миграции.
•Реквизиты Строительных Материалов остаются доступны, но приоритетные соединения не действуют в 3D (исключением являются Стены, которые будут соединяться так же, как в ARCHICAD 16 и более ранних версиях). Находящийся ниже регулятор служит для настройки глобального приоритета пересечения Балок Колоннами.
•Покрытия Строительных Материалов не отображаются. Происходит показ покрытий, назначенных только на уровне элементов.
•Панель Окраски Поверхностей становится недоступна.
•Каталоги Покрытий становятся недоступны.
•Расширенные функции создания геометрии Балок и Колонн (появившиеся в ARCHICAD 23) становятся недоступны. К этим функциям относится создание многосегментных элементов, подрезка концов, искривление в вертикальной плоскости и применение переменных сечений. Если в наследуемом режиме попытаться использовать неподдерживаемые геометрические варианты, то созданные в результате элементы будут выделены цветом. (См. Единый цвет для инвертированных элементов.)
•Отверстия (созданные при помощи появившегося в ARCHICAD 23 инструмента Отверстие) отображаются только в виде 2D-символов. 3D-геометрия этих элементов не отображается.
Чтобы получить информацию о влиянии этого маркера на различные конструктивные элементы в Наследуемом Режиме, нажмите в диалоговом окне кнопку информации.
При деактивации Наследуемого Режима:
•Существующие элементы модели, не вступающие в геометрические коллизии, не будут автоматически соединены.
•Все новые элементы, создаваемые с использованием коллизий, будут автоматически соединяться в соответствии с описанными выше методами. Таким образом, даже при переводе проектов, созданных в старых версиях, можно использовать все преимущества новых возможностей пересечений с сохранением уже существующей модели.
•При создании новых элементов Балок, Колонн и Отверстий будут доступны все функции, появившиеся в ARCHICAD 23.
Глобальный приоритет Колонн относительно Балок (Наследуемый режим)
Этот регулятор становится доступен при активации Наследуемого режима.
Положение регулятора определяет взаимосвязь между Колоннами и Балками в проекте. Если Балки пересекают в модели Колонны, то части элементов с более низким приоритетом будут удаляться в 3D. Элементы с более высоким приоритетом никак не будут изменены. Это также относится к вычислению объемов.
Примечание: Номера приоритетов колонн являются четными и их определение в этом диалоговом окне носит общий характер. В свою очередь, Приоритет Балок задается для каждой отдельной балки в Диалоге Параметров Балки (панель Модель - только при Наследуемых методах пересечений!).
