Для получения информации об общих параметрах всех инструментов, присутствующих в Панели Инструментов, см Работа в Диалоговых Окнах Инструментов.
См. также Выносные надписи.
Сделайте двойной щелчок на инструменте Выносная Надпись в Панели Инструментов.
Параметры Выносной Надписи - панель Тип и Предпросмотр
Панель Тип и Предпросмотр предназначена для предварительного просмотра и настройки нанесения выносных надписей элементов.
Загрузить другую Выносную Надпись: нажмите эту кнопку, находящуюся в правом нижнем углу панели, и укажите объект Выносной Надписи.
Параметры Текста - панель Стиль Текста
Параметры Выносной Надписи - панель Символ
Недоступно для Текстовых/Автотекстовых Выносных Надписей.
Настройте размеры Выносной Надписи.

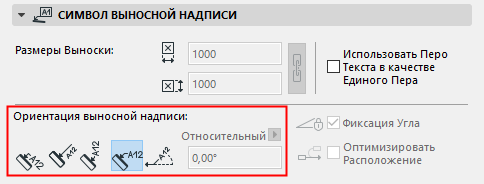

Задайте ориентацию Выносной Надписи. Набор вариантов зависит от выбранного Символа Выносной Надписи.
См. также Ориентация Выносной Надписи ниже.
Использовать Перо Текста в качестве Единого Пера: Активируйте этот маркер, чтобы использовать одно и то же перо (выбранное в панели Стиля Текста) для всех элементов символа независимо от каких-либо других настроек перьев.
Параметры Выносной Надписи - панель Специальные Параметры
Панель Специальных Параметров предназначена для настройки данных и геометрии Выносной Надписи.
Для получения дополнительной информации об элементах управления Символьными Выносными Надписями см.: Специальные Параметры Выносных Надписей.

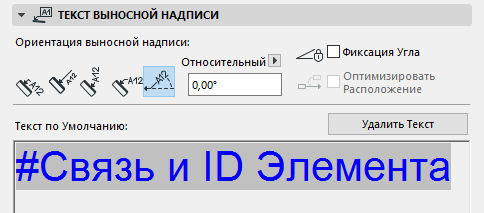

Параметры Выносной Надписи - панель Текст Выносной Надписи
Доступно только при выборе Выносной Надписи Текста/Автотекста в панели Типа и Предпросмотра.
См. также Данные Выносных Надписей Текстов/Автотекстов.
Примечание: Избранные Параметры инструмента Текст могут применяться для текстовых блоков Размеров, Выносок и Текстов Штриховок.

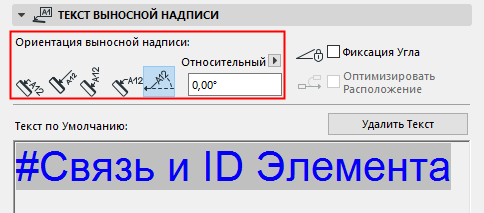

•При Параллельном размещении текст всегда располагается параллельно элементу, с которым ассоциируется Выносная Надпись.
•Если выбрано Перпендикулярное размещение, то Выносная Надпись всегда располагается перпендикулярно элементу.
•При Вертикальном размещении текст всегда располагается вертикально. Причем так, что текст читается снизу вверх.
•При Горизонтальном размещении текст всегда располагается горизонтально.
•При Задаваемом размещении текст размещается под углом, заданным в соседнем поле ввода.
Воспользуйтесь выпадающим меню для выбора способа интерпретации этого значения угла поворота при размещении элемента:
–Относительно Ориентации - угол измеряется относительно Ориентированного Вида
–Абсолютный Согласно Системе Координат - угол измеряется относительно точки (0,0) проектных координат.
Для получения дополнительной информации, см. Настроить Ориентацию.
Фиксация Угла (Для Текстовых Выносных Надписей со Специальным Углом)
Активируйте этот маркер, чтобы зафиксировать поворот независимо от поворота родительского элемента.
Оптимизировать Расположение: Изменяет расположение стрелки, если она оказывается смещена после перемещения Выноски или поворота вида.

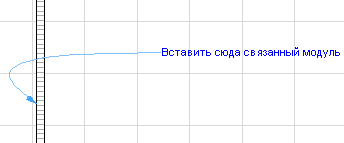

Неоптимизированная Выносная Надпись после поворота:

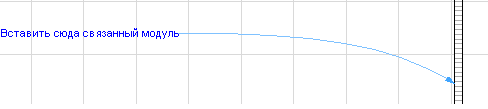

Оптимизированная Выносная Надпись после поворота:

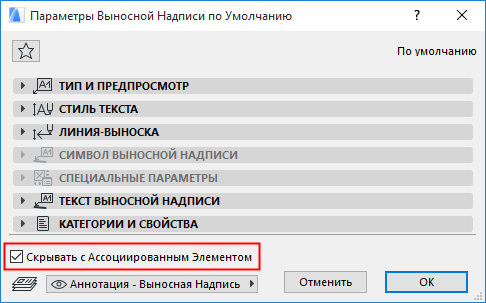

Скрывать с Ассоциированным Элементом
По умолчанию Выноска скрывается вместе с элементом (например, находящимся на скрытом слое), с которым она ассоциирована. Деактивируйте этот маркер, если вам требуется, чтобы Выноска отображалась независимо от статуса элемента ассоциированного элемента.
