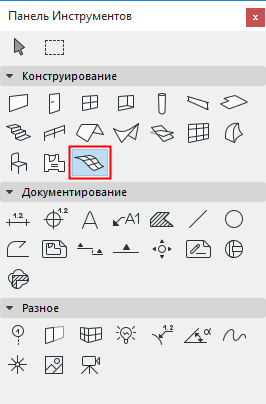

Инструмент 3D-сетка строит поверхности, поверхности с боковыми плоскостями и объемные тела путем определения требуемых вершин и интерполяцией между ними.
3D-сетка строится на основании плоскости в основании и ребер сетки.
Вы строите контур 3D-сетки, определяя тем самым ее базовую плоскость (плоскость привязки). Затем Вы можете приступить к поднятию ее высотных точек над базовой плоскостью с формированием ребер и плоскостей между ними.
Для получения дополнительной информации, см. 3D-сетки.

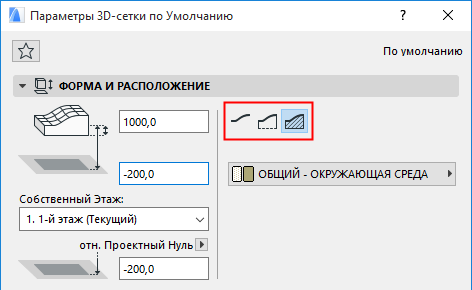

Параметры 3D-сетки - панель Форма и Расположение
Высота 3D-сетки. Укажите глубину (если она имеется), на которую 3D-сетка будет простираться ниже плоскости привязки.
•Результирующая отметка основания будет отображена в Информационном табло.
Смещение относительно Собственного этажа Установите высоту Плоскости привязки 3D-сетки относительно Собственного этажа.
Этаж
См. Собственный этаж.
Выберите вариант построения 3D-сетки:
Строительный Материал: Воспользуйтесь выпадающим меню, чтобы выбрать Строительный материал 3D-сетки.
Параметры 3D-сетки - панель Отображение на Плане и в Разрезе
см. Отображение Элементов на Плане и в Разрезе
Примечание: Эти установки применяются только для 3D-сеток, имеющих форму объемного тела.
Примечание: Тип линии показа 3D-сеток на удаленных этажах устанавливается в диалоге команды Параметры > Рабочая среда проекта > Наследуемый Режим.
•Выбор ребер. Укажите, следует ли показывать Все ребра или Ребра, определенные пользователем (то есть, только те ребра, которые были определены Вами по построении 3D-сетки.)
•Перо ребра. Используйте это всплывающее меню для присвоения пера как ребрам, определяемым пользователем, так и генерируемым ребрам.
Штриховки Поверхностей
См. Назначение Штриховки Поверхности.
Параметры 3D-сетки - панель Модель
Эта панель управляет 3D-отображением 3D-сетки.
Для получения дополнительной информации, см. Привязка 3D-текстуры.
3D-отображение
Управляет отображением (четко и сглажено) ребер в 3D-модели.
•Отчетливо все ребра: В этом случае 3D-сетки отображаются в 3D-окне с помощью четких треугольников.
•Отчетливо ребра пользователя: В 3D-окне ребра пользователя будут отображаться четко, а все остальные - сглажено.
•Сглажено все ребра: Все ребра, формирующие поверхности 3D-сетки, будут отображаться сглажено.
Если Вы выберите Сглажено все ребра, то в 3D-виде будут показаны только ребра, определенные пользователем.
