Tipo de Giro de la Escalera

Como regla general, defina el Tipo de Giro de la Escalera (Rellano o Compensado) en las Definiciones de la Escalera, y defina sus opciones. El Tipo de Giro seleccionado se coloca en cada giro (cada punto que se introduce al crear la Línea Base de la Escalera), entre cada dos segmentos de Tramo de la Escalera.

Así, todos los Giros tendrán las mismas definiciones. Sin embargo, en una Escalera ya colocada, podrá personalizar cada Tipo de Giro por separado.

Véase Editar el Tipo de Giro de una Escalera, abajo.

Definir el Tipo de Giro en las Definiciones de la Escalera

En las Definiciones de la Escalera o en el Cuadro Info, elija un Tipo de Giro para toda la Escalera.

Rellano Automático

Compensado con Ángulos Iguales

Compensado con Huellas Iguales

Nota: En la versión para EEUU de ARCHICAD, “Huellas” son conocidas como “Runs”.

TurningTypesInfoBox.png     TurningTypeSettings.png

Para cada tipo, haga clic en el desplegable para ajustar sus definiciones específicas. Las definiciones difieren para cada Tipo de Giro:

Rellano: Opciones de Tipo de Giro

Compensado con Ángulos Iguales: Opciones del Tipo de Giro

Compensada con Huellas Iguales

Rellano: Opciones de Tipo de Giro


Desplazamientos de la Contrahuella desde la Esquina

Defina los desplazamientos del Rellano (para el Borde de Entrada y Salida, respectivamente) desde la esquina.

Defina los desplazamientos como Fijos o como un Mínimo. (Si elije Mínimo, el programa tendrá alguna libertad para incrementar el desplazamiento, para ajustarse a los datos geométricos de la Escalera.)

Haga clic en el icono de cadena para un rellano simétrico (desplazamientos iguales en ambos extremos).

Nota: El icono de cadena asegura un rellano simétrico para cada giro de la Escalera. Sin embargo, una Escalera con múltiples rellanos puede usar valores diferentes de desplazamiento en diferentes rellanos (si los valores de desplazamiento están definidos como "mínimos" en lugar de fijos).

Defina el valor del desplazamiento en términos de Unidades de Modelo, o como un cierto número de Huellas.


Compensado con Ángulos Iguales: Opciones del Tipo de Giro


Definir el Método de División

Elija un método para dividir el Compensado:

Anchura Óptima de Huella: El programa busca automáticamente un Ancho de Huella para el Compensado, el cual será lo más cercano posible al Ancho de la Huella en el Tramo recto de la Escalera.

Número Máximo de Huellas: El programa inserta automáticamente el número máximo de huellas en el giro compensado, dentro de los límites de las Definiciones actuales de la Escalera.

Número Fijo de Huellas: En el campo de abajo, inserte un número fijo de divisiones para el giro Compensado. El giro Compensado será dividido en consecuencia, independientemente de cualquier otra regla definida en las Definiciones de la Escalera.

WinderEA2D.png     WinderEA3D.png

Al igual que para el Rellano, defina desplazamientos para la contrahuella en ambos extremos del giro compensado, definido como valor fijo o mínimo.

Ver Desplazamientos de la Contrahuella desde la Esquina, arriba.

Lea más en el Centro de Ayuda

Compensada con Huellas Iguales

Huellas Iguales significa que todas las huellas de la escalera son iguales, tanto en los escalones rectos como compensados.

Nota: En la versión para EEUU de ARCHICAD, “Huellas” son conocidas como “Runs”.

Dentro de una misma Escalera, todos los giros Compensados con Huellas Iguales siempre usan el mismo tipo de Compensado (p. ej. todos son compensados por “Dos Puntos”).

Puede desplazar la Línea de Paso Calculada para cada Compensada de Huella Igual, lo cual afecta a la profundidad de la Huella. Ver Desplazar la Línea de Paso en el Giro (Compensada con Huellas Iguales).

Para cada Compensada de Huella Igual, puede definir que la Línea de Paso sea Recta o Curva.

Los cuatro tipos de compensado con Huellas Iguales difieren aquí en cómo están construidas las huellas compensadas. Para cada uno, consulte las ilustraciones en el diálogo para tener una idea de cómo funciona.


Las Compensadas de Huella Igual se explican más detalladamente aquí:

Tipo de Compensada para Compensadas de Huella Igual

Lea más en el Centro de Ayuda

Tipo de Giro vs Tipo de Segmento

Los segmentos de Escalera - no solo los Giros - pueden definirse como segmentos de tipo Rellano o Compensados (así como segmento de Tramo). El tipo de segmento no se define en las Definiciones de la Escalera, sino sobre la marcha, durante la inserción de la Escalera.

Ver Tipo de Segmento de Escalera.

Estas definiciones de Segmento pueden producir diferentes Tipos de Giro que los que definió en las Definiciones de la Escalera.

En cualquier caso, puede personalizar las opciones de Tipo de Giro - para cualquier segmento o Giro - después de la inserción de la Escalera.

Véase abajo.

Editar el Tipo de Giro de una Escalera

En una escalera ya insertada, puede ajustar las Definiciones de Tipo de Giro para cualquier giro específico, usando la paleta flotante.

Nota: Dentro de una misma Escalera, todas los giros Compensados de Huellas Iguales deben usar el mismo Tipo de Compensado. La única opción editable para un giro Compensado de Huellas Iguales seleccionado es el número de compensadas.

1.Seleccione la Escalera en la Planta.

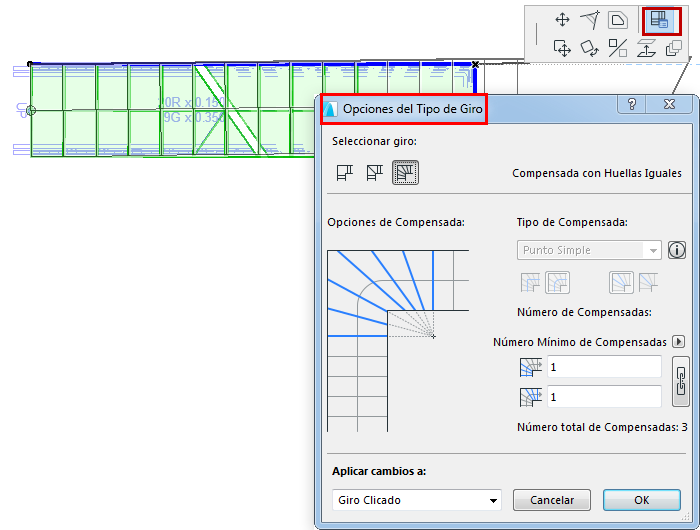

2.Haga clic en un punto del giro, luego elija Opciones del Tipo de Giro desde la paleta flotante.

3.En el diálogo que aparece, seleccione el tipo de Giro deseado, y las opciones a aplicar.

Aplicar cambios a: Desde el desplegable, seleccione el Giro clicado específicamente, o todos los giros de la Escalera entera.


Tema Relacionado:

Tipo de Segmento de Escalera
