Definiciones de la Herramienta Viga: Previsualización y Posicionamiento
El cuadro de diálogo de Definiciones de Vigas está dividido en cinco páginas.

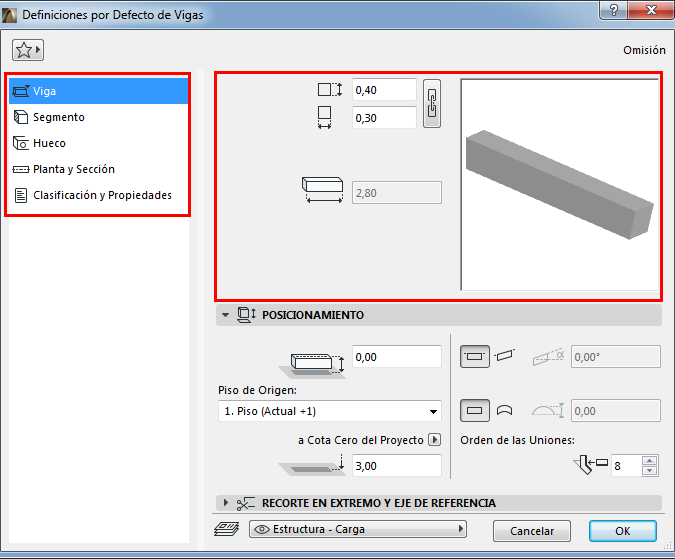

La sección de Previsualización permanece visible en todas las páginas, y refleja las modificaciones de las definiciones. para una Viga de varios segmentos, la sección Previsualización incluye sus definiciones de Estructura.
Navegue por las páginas usando la estructura en árbol de la izquierda:
Para una Viga simple (un solo segmento), inserte sus valores de geometría:
Ancho/Altura de la Viga
•Use el icono de cadena para restringir sus medidas con el mismo valor.
•Defina la longitud por defecto (segmento)

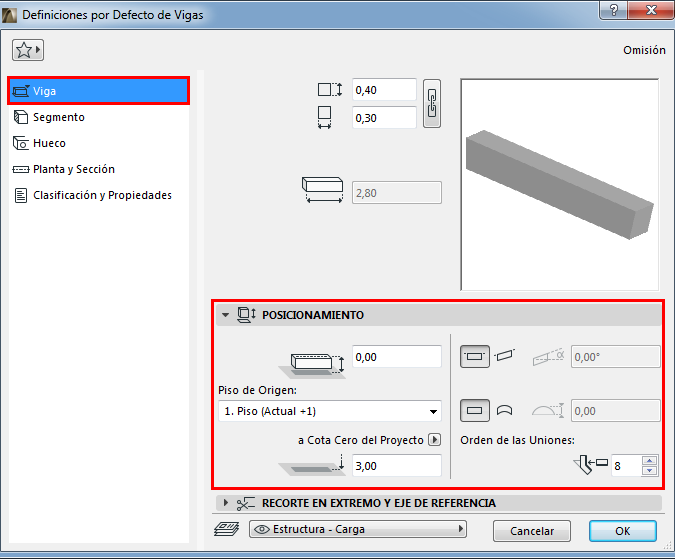

Panel de Posicionamiento de la Viga
Desplazamiento al Piso de Origen
Desplace el eje de referencia de la Viga desde el Piso de Origen.
Piso de Origen
Ver Piso de Origen.
Altura de la Línea de Referencia [a Nivel de Referencia]
Calcula la elevación actual del eje de referencia de la Viga, como se midió desde el Nivel de Referencia (por defecto, este Nivel de Referencia es el Cero del Proyecto).
Para Vigas inclinadas, esta elevación se mide desde el punto inicial del eje de referencia de la Viga.
Haga clic en la flecha desplegable para cambiar el nivel de Referencia, si es necesario.
Notas:
–Los niveles de referencia se definen en Opciones > Preferencias del Proyecto > Niveles de Referencia.
–Es un valor calculado, no un vínculo. Si cambia el Nivel de Referencia, la Viga no cambiará de posición.
Para información general acerca de niveles, ver Preferencias de Niveles de Referencia.
Horizontal o Inclinada
Geometría de la Viga en la dirección Z.
•Para una Viga curva en la vertical, inserte su altura de Arco/Cuerda.
Ver Curvar una Viga Verticalmente.
Un número superior en el Orden de Uniones tiene prioridad sobre el inferior.
El Orden de Uniones es relevante
•cuando se unen dos Vigas cuyos Materiales de Construcción tienen la misma prioridad
•cuando 3 o más Vigas se encuentran en una unión: el Orden de las Uniones determina cuales dos Vigas son unidas primero
