注意：创建过程与立面图的创建过程相同。

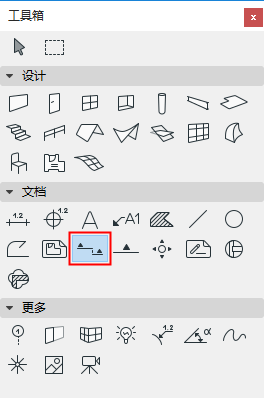

1。激活剖面图工具。
2。在信息框或剖面图默认设置中，确保选定了“创建新的剖面图视点”。
3。从信息框中选择一个输入方法（直线或错列线），并在平面图上绘制剖面图。
•单个: 点击两次来定义线的每一端。
•交错: 按定义每段剖面线的需要来决定点击的次数。双击以完成输入线。
眼球光标出现。
4。用眼球光标点击线的任意一边，以设置剖面图的方向。如果在剖面图工具设置中选择了"限制"水平范围，所点击的位置则也会定义剖面图的限制线。
5。新剖面图源标记在剖面线完成后自动放置。（如果正在放置限制水平范围的剖面图，限制线也会自动放置）。
6。一个新的剖面图视点被创建，并在浏览器项目树状图中列出。
远处区域限制
选中剖面图设置（模型显示面板）中的 标记的远处区域 框，以创建您的剖面图视点的“远处”区域选项，并区分颜色/效果。远处区域限制线然后作为可编辑的剖面图部分显示。
参见 模型显示面板。
