Kombinace vrstev jsou pojmenované sady nastavení vrstev.
Můžete například nastavit kombinace vrstev “Zobrazit všechny, Zamknout 3D prvky”, všechny vrstvy jsou viditelné, všechny vrstvy přiřazeny k prvkům 3D modelu jsou zamknuty, což dělá z těchto prvků needitovatelné. Tuto kombinaci vrstev můžete použít při práci s 2D funkcemi, například kótování, k zabránění neúmyslných modifikací prvků stavby.
Každé zobrazení může mít vlastní kombinaci vrstev.
Viz Dialogové okno Nastavení pohledu.

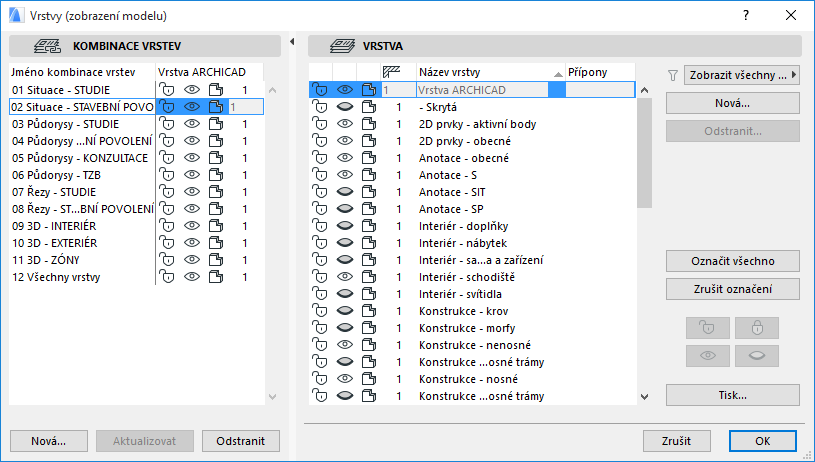

ARCHICAD obsahuje několik přednastavených kombinací vrstev. Kombinace vrstev jsou vypsány v levé části okna nastavení vrstev; jednotlivé vrstvy jsou vypsány napravo.
Aktivní kombinace vrstev je zobrazena jako vybraná.
Kombinaci vrstev aktivujete jedním z následujících způsobů:

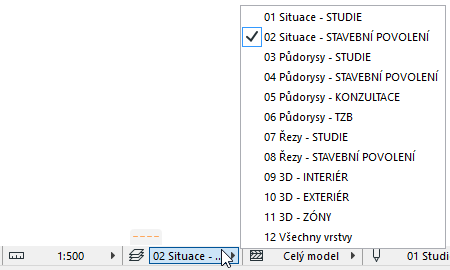

•Použijte nabídku kombinací vrstev v liště rychlých voleb ve spodní části okna
•Otevřete dialogové okno Nastavení vrstev. Ze seznamu nalevo vyberte kombinaci vrstev, pak klikněte na OK.
•Otevřete menu Dokument > Vrstvy a klikněte na jednu z vypsaných kombinací vrstev.
Vytvoření nové kombinace vrstev
Novou kombinaci vrstev vytvoříte následovně:
1.Otevřete dialogové okno Nastavení vrstev.
2.Podle potřeby nastavte stav (zamknutá/odemknutá, zobrazená/skrytá, plný/čárový model) jednotlivých vrstev vypsaných nalevo. K nastavení stavů několika vrstev najednou použijte volby v pravé části okna.
Více informací o těchto volbách najdete zde: Dialogové okno Nastavení vrstev.

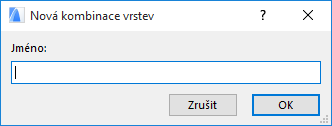

3.Klikněte na tlačítko Vlastní (pod seznamem kombinací vrstev nalevo okna) a zadejte jméno kombinace.
Úprava kombinací vrstev

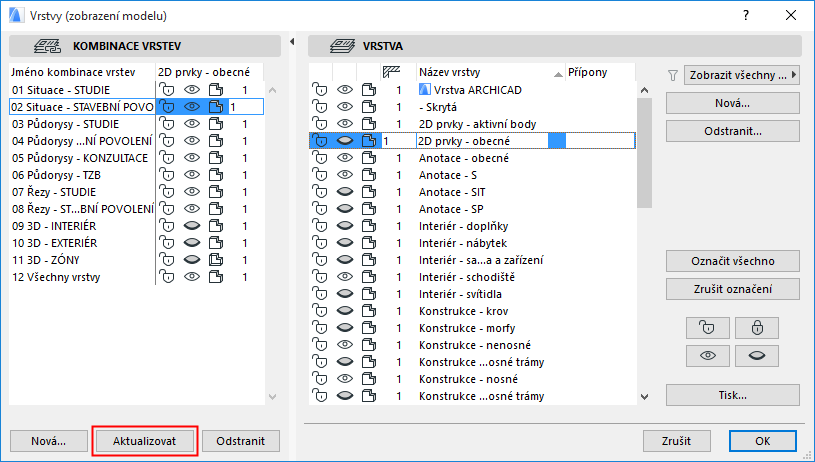

Existující kombinaci vrstev upravíte následovně:
1.Ze seznamu vyberte kombinaci vrstev
2.Proveďte potřebná nastavení u vybraných vrstev v seznamu napravo
3.Klikněte na tlačítko Aktualizovat.
Poznámka: Tato funkce je dostupná také ve Správci atributů: Viz Kombinace vrstev a vrstva (Správce atributů).
Úprava stavu vrstev ve více kombinacích najednou

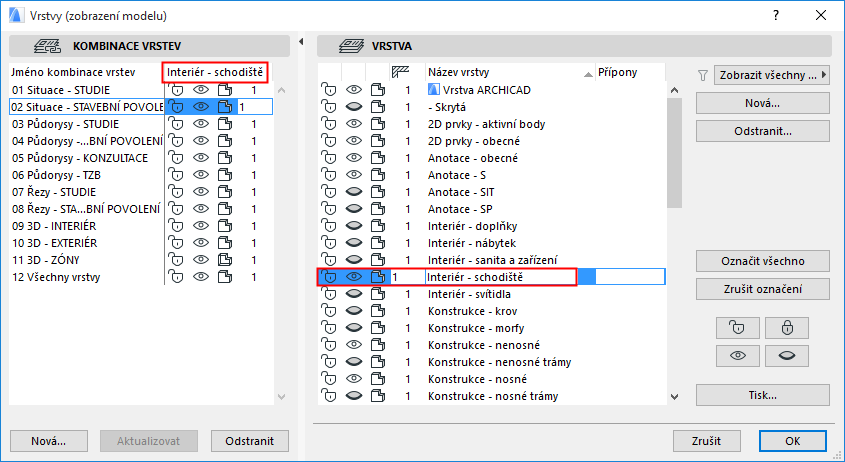

Výběrem jednotlivých vrstev v seznamu (na pravé straně dialogového okna Nastavení vrstev) lze zkontrolovat jejich stav v různých definovaných kombinacích vrstev (vlevo).
Například, níže jsme v pravé části okna označili vrstvu interiérového schodiště. Nalevo můžete vidět stav vrstvy, jak je nastavena pro každou kombinaci vrstev.
Stav vybrané vrstvy (např. ze zobrazené na skrytou) můžete přímo změnit u jedné nebo více kombinací vrstev. Jednoduše procházejte seznam kombinací vrstev a podle potřeby měňte pomocí příslušné ikony stav vrstvy. Nyní jsou kombinace vrstev přenastaveny. (Nemusíte kombinace vrstev aktualizovat.)
Poznámka: Tato funkce je dostupná také ve Správci atributů: Viz Kombinace vrstev a vrstva (Správce atributů).
Najít a vybrat podle kombinací vrstev
Funkce najít a vybrat (Úpravy > Najít a vybrat) vám umožňuje nastavit kritéria, podle kterých můžete vybírat prvky ve vašem projektu.
Viz Najít a vybrat prvky.
Jedno z těchto kritérií může být “kombinace vrstev”. V okně najít a vybrat přidejte kritérium “kombinace vrstev” a vyberte z předdefinovaných kombinací vrstev ve vašem projektu. To znamená, že program najde a vybere prvky, které jsou v dané kombinaci vrstev viditelné.
