Vrstvy můžete použít pro kontrolu nad průniky prvků.
Prvky průniků, které patří do stejné skupiny průniků vrstev, budou připojeny k sobě navzájem za předpokladu, že budou správně zakresleny.
Prvky v jiné skupině průniků vrstev nebudou připojeny.
Výjimka pro 0: Prvky, které jsou ve skupině průniků 0 (ať na stejných nebo odlišných vrstvách) NEBUDOU spojeny v průsečíku.
Každá vrstva je implicitně nastavena na skupinu 1, takže všechny prvky průniků budou připojeny podle obvyklých pravidel napojování v ARCHICADu.
Upravit číslo skupiny průniků vrstvy

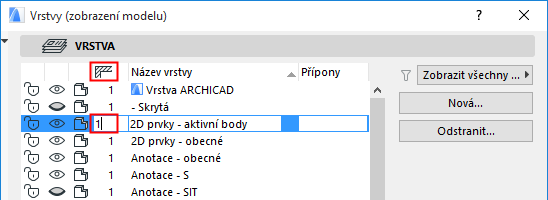

Otevřete nastavení vrstev (Dokument > Vrstvy > Vrstvy)
Upravte hodnotu ve sloupci s ikonou průniku. Všechny prvky v této vrstvě budou používat dané číslo skupiny průniku.
Poznámka: Čísla průniků vrstev nemají nic společného s prioritami prvků; Většinou slouží jako značka nebo popis (např. 1 nebo 2) při seskupování prvků.
Poznámka: Dva prvky, které jsou ve skupině průniků s hodnotou 0 se NEBUDOU protínat.
Zabránění spojování prvků: Přiřazení rozdílných skupin průniků vrstev
Někdy můžete chtí zabránit ARCHICADu, aby automaticky napojoval prvky - např. v případě detailů sendvičových konstrukcí. V takovém případě zařaďte protínající se prvky do dvou vrstev s rozdílným číslem skupiny průniků.
Vrstvy zdí mají rozdílná čísla skupiny průniků: Nevytvářejí se průniky
Vrstvy zdí mají stejná čísla skupiny průniků: Zdi se napojují
Poznámka k průsečíku se skrytou vrstvou: Prvky obsahující stejné skupiny průniků budou spojeny v průsečíku i když jsou vrstvy skryty. To může vyústit v “chybějící čáry”, indikující průnik s prvkem ve skryté vrstvě. Abyste se tomu vyhnuli, jděte do nastavení vrstev, vyberte jednu z těchto dvou vrstev a přiřaďte jí jiné číslo skupiny průniků.
