Specifika průniků a napojení prvků
V následujících odstavcích jsou popsány vlastnosti průniků a napojení prvků:
Zeď - trám; Zeď - sloup; Sloup - deska; Sloup - trám, zeď - deska
Průnik zeď-deska: Povrchové vrstvy desky a prahy otvorů
Průniky se skořepinou, střechou nebo morfem
Protínající se prvky se stejnými prioritami
Odstranění čar mezi prvky modelu
Průniky rámů lehkého obvodového pláště
Musí se protínat referenční čáry
U zdí nestačí, aby jen kolidovaly: musí dojít také k průniku jejich referenčních čar. Prvek nebo vrstva se stavebním materiálem s vyšší prioritou průniků ořízne prvek (nebo vrstvu) s nižší prioritou.

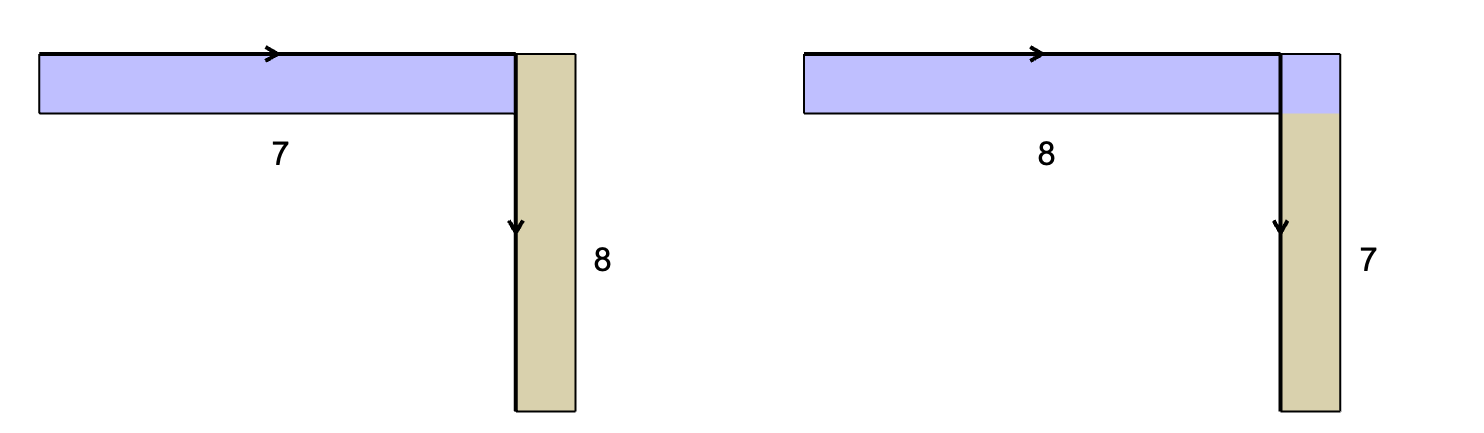

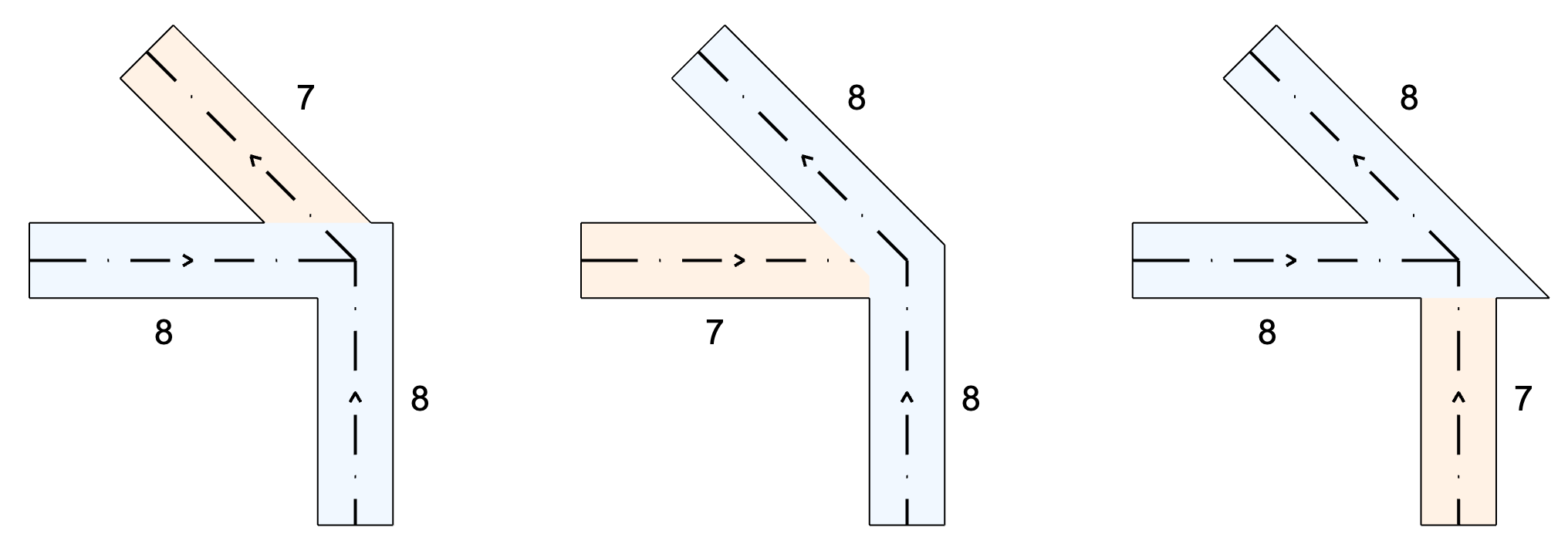

Zdi se stejnou prioritou průniku: Nastavit pořadí průniku

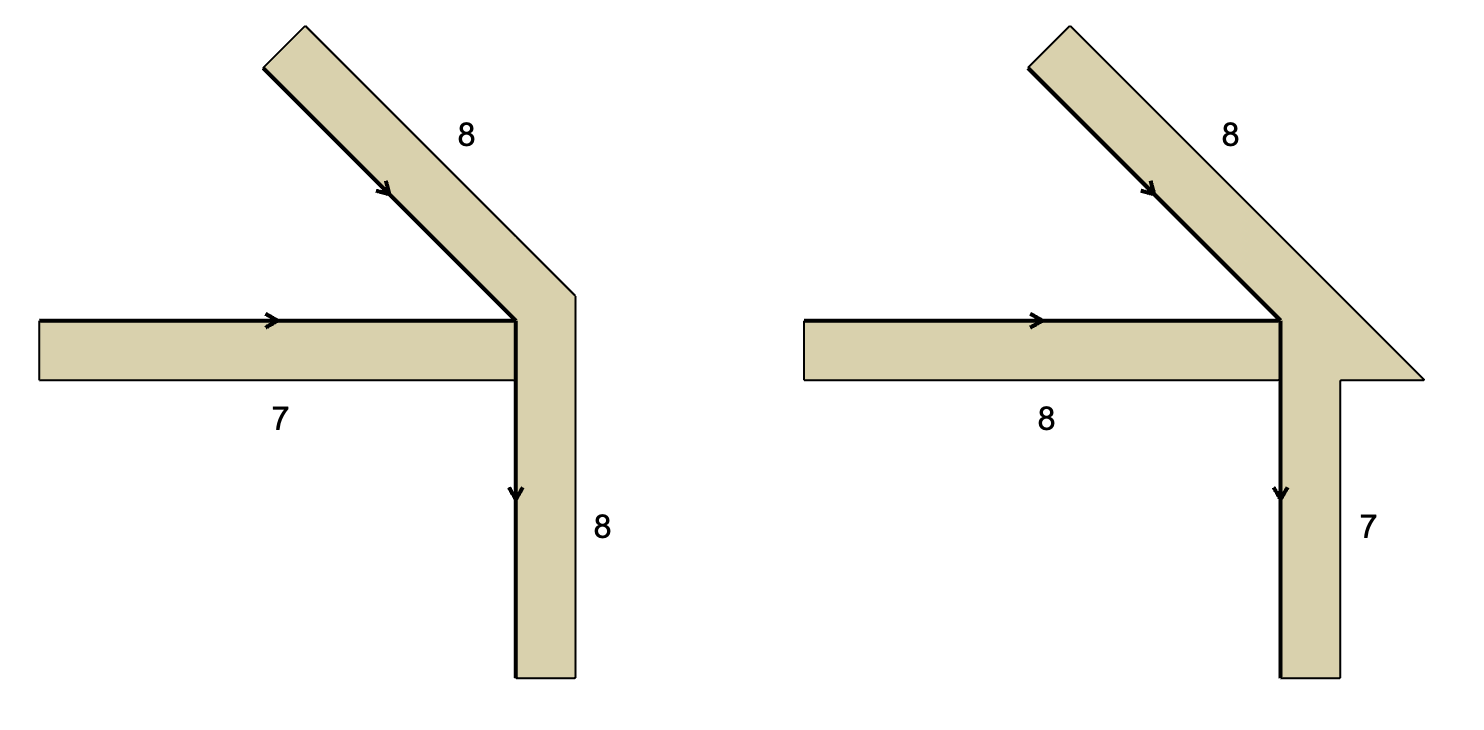

Pokud se dvě nebo více zdí napojují (jejich referenční čáry se protínají), můžete využít funkci Pořadí průniků pro určení způsobu napojení prvků. Změna pořadí průniků určuje, v jakém pořadí se prvky napojují.
Pořadí průniků můžete nastavit v Infopaletce nebo na panelu model v okně nastavení zdi.
Musí vzájemně kolidovat nebo se musí protínat referenční čáry.
Maximální flexibilitu průniků dvou trámů zajistíte, pokud se budou protínat jejich referenční čáry. V takovém případě vlastně ani nemusí vzájemně kolidovat. Trámy se vzájemně automaticky dotáhnou na referenční čáry.
Můžete vytvořit průnik trámů i tak, že budou vzájemně kolidovat, referenční čáry se nemusejí protínat. V tomto případě dojde sice k přerušení trámu; nedojde ale automatickému dotažení k referenčním čárám. Prvek nebo vrstva se stavebním materiálem s vyšší prioritou průniků ořízne prvek (nebo vrstvu) s nižší prioritou.
Pokud se dva nebo více trámů napojují (jejich referenční čáry se protínají), můžete využít funkci Pořadí průniků pro určení pořadí napojování.

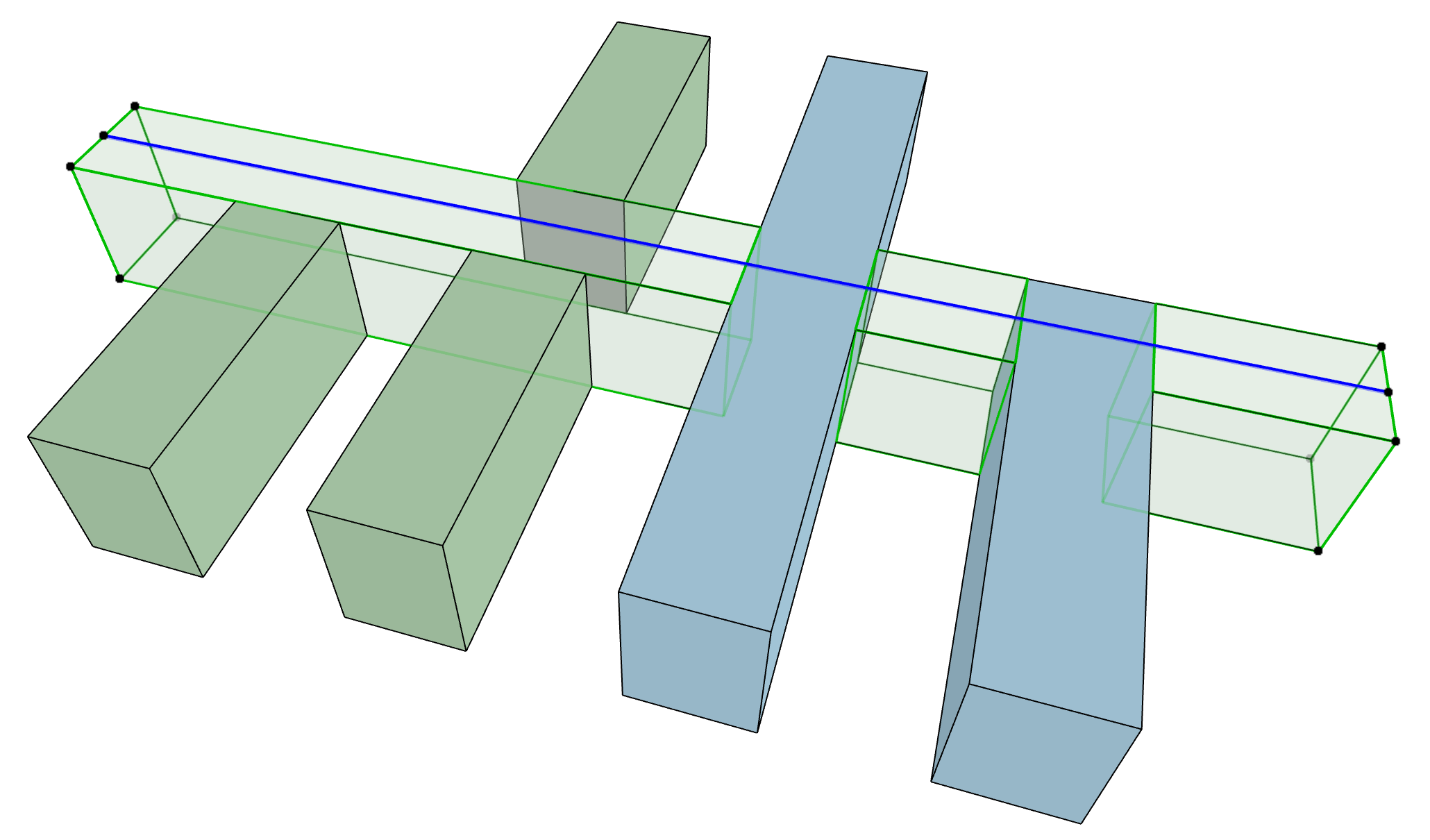

V tomto případě mají trámy nastaven pořadí průniků následujícím způsobem.
•Průhledný trám = 8
•Světle zelený trám = 7
•Modrý trám = 9
Zeď - trám; Zeď - sloup; Sloup - deska; Sloup - trám, zeď - deska
Musí kolidovat geometrie.
Prvek nebo vrstva se stavebním materiálem s vyšší prioritou průniků ořízne prvek (nebo vrstvu) s nižší prioritou.

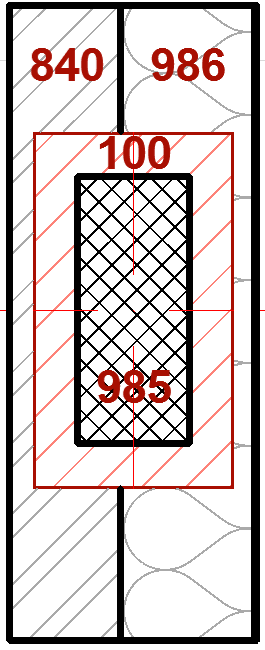

Výjimka pro průnik obložené sloupy a sendvičové zdi:
Při vkládání “obaleného” sloupu do sendvičové zdi prolomí sloup nosné vrstvy zdi i v případě, že má nižší prioritu, než tyto vrstvy.
Vrstvy zdi obcházející sloup budou přidány jako obklad sloupu ve 3D. Nicméně nebudou zahrnuty v seznamech.
Průnik zeď-deska: Povrchové vrstvy desky a prahy otvorů
Může nastat speciální případ, kdy jsou povrchové vrstvy pod prahem otvorů mezi místnostmi zachovány.
Pokud je otvor (dveře nebo okno) ve zdi výškově umístěný na horním povrchu desky, projdou povrchové vrstvy desky zdí bez ohledu na prioritu průniků vrstev (až po nosné vrstvy desky). Pokud otvor není srovnaný s horním povrchem desky, je vytvořeno standardní spojení konstrukcí podle priorit.

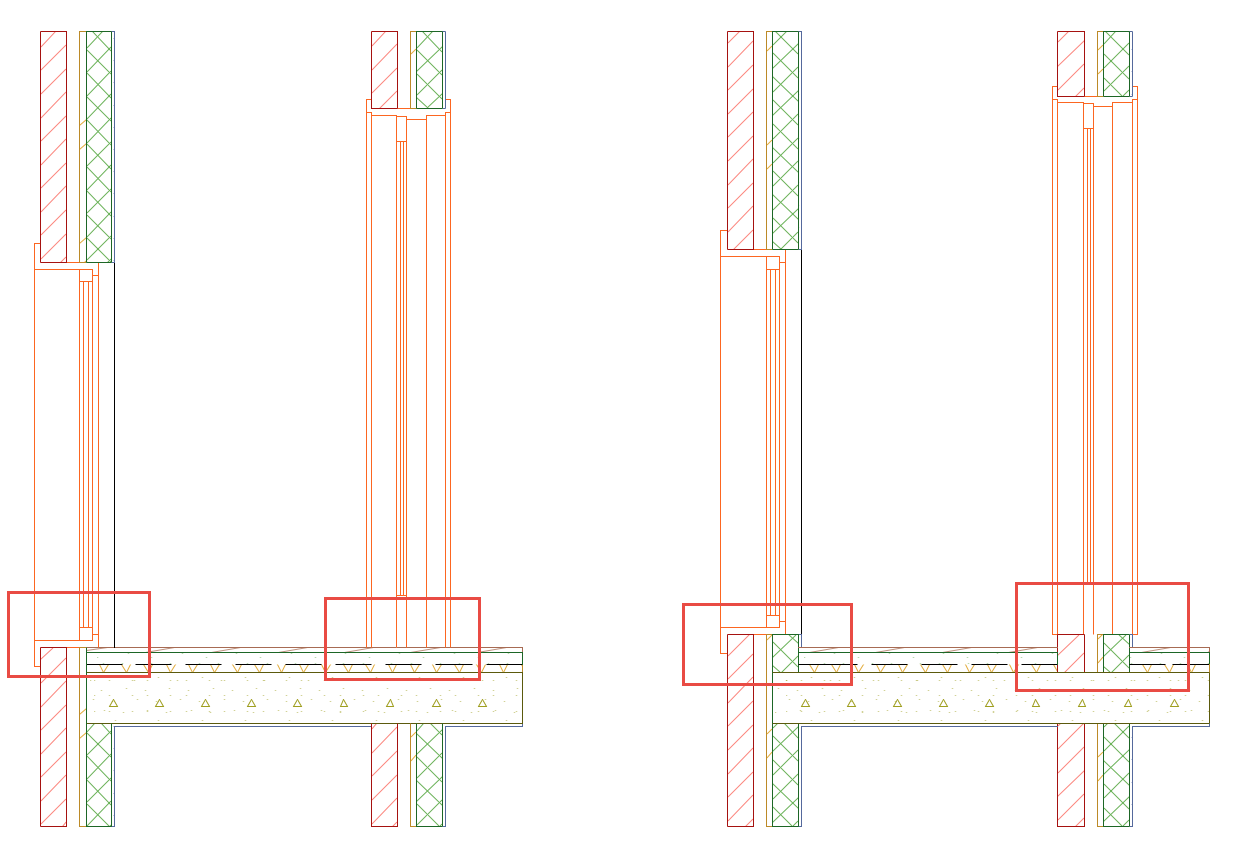

Na obrázku:
Vlevo: Okno a dveře jsou v úrovni horního povrchu desky. Takže vrstvy desky nevytváří spojení s vrstvami zdi na základě priorit vrstev. Místo toho jsou zachovány povrchové vrstvy desky.
Vpravo: Okno a dveře nejsou zarovnány s horním povrchem desky (jsou nad úrovní desky), takže vzniklo spojení odpovídající nastaveným prioritám vrstev desek a zdí.
Průniky se skořepinou, střechou nebo morfem
Musí kolidovat geometrie a musí být vytvořena vazba.
Pokud je mezi napojovanými prvky skořepina, střecha nebo morf, musíte vytvořit vazbu pomocí příkazu 3D model > Vazby prvků a konstrukcí > Svázat prvky.
Pokud je střecha nebo skořepina součástí vazby napojení (3D model > Vazby prvků a konstrukcí > Napojit prvky na střechu/skořepinu) bude vytvořen průnik s napojeným prvkem; není potřeba použít ještě příkaz svázat prvky, aby byly prvky správně napojené.
Jakmile dojde k vytvoření vazby, prvek nebo vrstva se stavebním materiálem s vyšší prioritou průniků ořízne prvek (nebo vrstvu) s nižší prioritou.
Napojení prvků na střechu/skořepinu
Vazba prvků Střechy, skořepiny, morfy
Protínající se prvky se stejnými prioritami

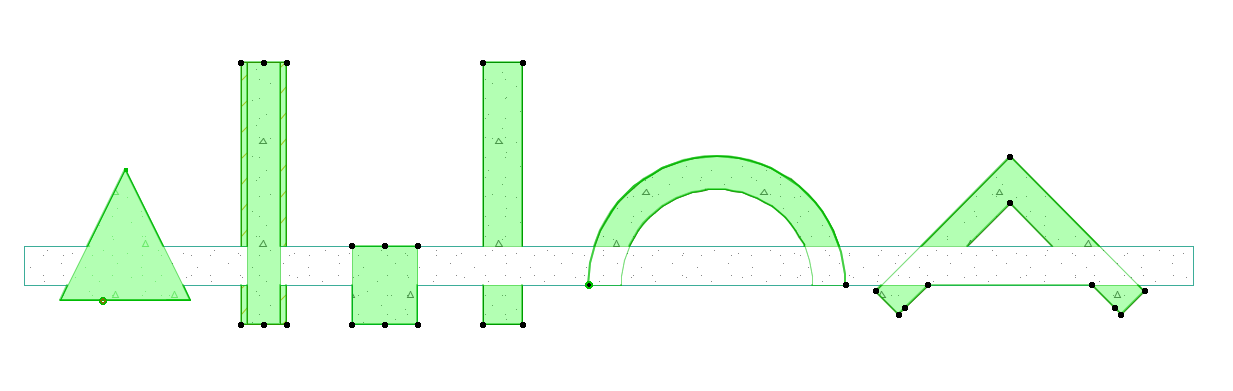

Pokud mají různé protínající se konstrukční prvky stejnou prioritu průniku (např. prvky se stejným stavebním materiálem), bude se jejich průnik chovat následovně:
Morf > Sloup > Trám > Deska > Zeď > Skořepina > Střecha > Síť
Odstranění čar mezi prvky modelu
Pokud na sebe navazují dva prvky (stejné i rozdílné konstrukční typy) v zobrazení modelu typu řez, pohled nebo 3D dokument, platí následující pravidla odstranění čar.
Poznámka:
–Pravidla neplatí pro půdorysy, kde budou všechny čáry vykresleny. Viditelnost některých čar můžete určit pomocí Pořadí zobrazení. Viz Pořadí kreslení.
–Čáry sendvičových a profilových prvků můžete upravit v rámci nastavení atributu.
Následující pravidla platí pro konstrukční prvky v řezu:
•Stejný stavební materiál: Obě čáry budou odstraněny a šrafa bude opticky sloučena
•Stejné výplně ale jiný stavební materiál, různé stavební materiály: Jedna čára bude odstraněna na základě následujících pravidel:
–Různá tloušťka čáry: Čára s menší tloušťkou bude zachována bez ohledu na typ čáry
–Stejná tloušťka čáry, různé typy čáry: Plná čára bude zachována, ostatní čáry budou odstraněny.

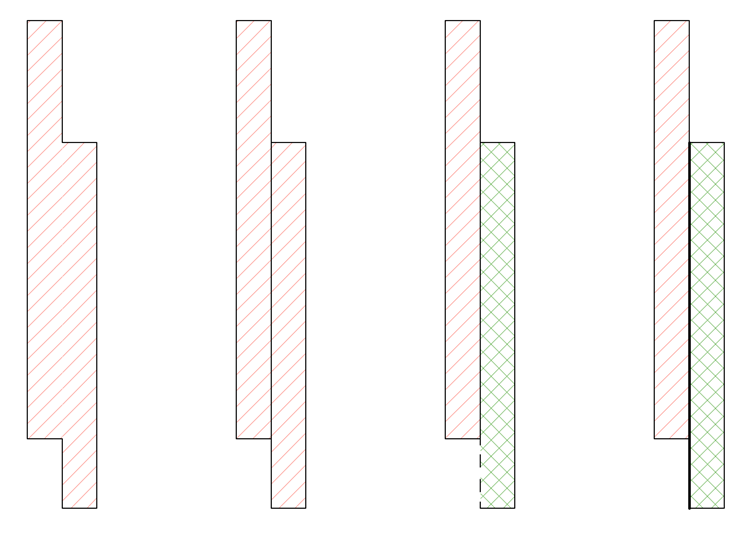

Zdi v řezu - zleva:
Stejný stavební materiál; Různé stavební materiály se stejnou řezovou výplní;
Plná čára vs. Čárkovaná čára; Plné čáry(různé tloušťky)
Pokud jeden či oba prvky nepoužívají stavební materiál (např. dva objekty), je výše popsané chování aplikováno na řezové výplně (jako ekvivalent stavebních materiálů). Pokud jsou tedy řezové výplně objektů stejné, budou odstraněny obě čáry.

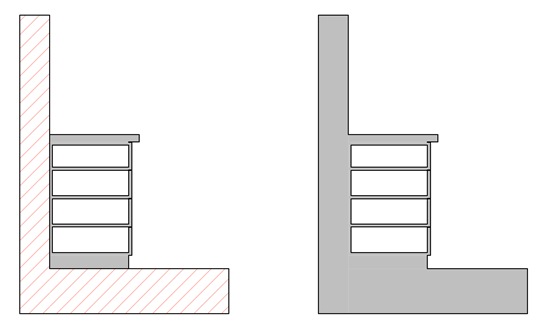

Zeď/deska a kuchyňská skříňka v řezu - zleva:
Skříňka má jinou řezovou výplň; skříňka má stejnou řezovou výplň.
•Pokud chcete čáru mezi prvky zachovat, změňte číslo průniků vrstvy jednoho z prvků.
V pohledech a 3D okně budou navazující čáry prvků vždy odstraněny, pokud:
•mají stejný povrchový materiál
•povrchy leží ve stejné rovině.

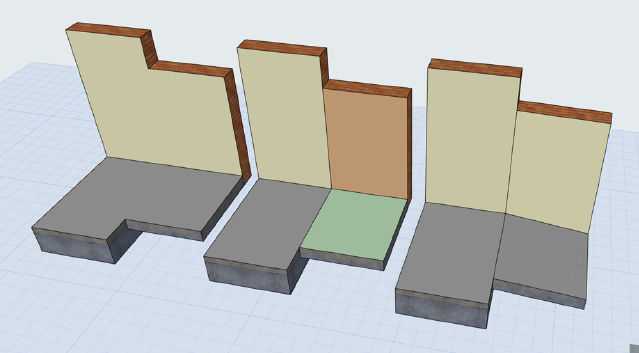

Zeď/deska/střecha ve 3D - zleva: Stejné povrchové materiály, v rovině; různé povrchové materiály, v rovině; stejné povrchové materiály, různé roviny
