Lehké obvodový pláště a ostatní prvky
V následujících kapitolách je popsaná vazba lehkých obvodových plášťů na ostatní prvky.
Napojení zdi na lehký obvodový plášť
Správa vazeb lehkého obvodového pláště
Lehké obvodové pláště a přiléhající zóny
Rozdělení protínajících se lehkých obvodových plášťů
Vytvoření společného rámu navazujících lehkých obvodových plášťů
Napojení zdi na lehký obvodový plášť
Na lehký obvodový plášť může být napojena jedna nebo více zdí.
•Pokud LOP přesunete nebo otočíte, napojené zdi se automaticky přizpůsobí.
•Příkazem Napojit lze také přizpůsobit tvar zdi šikmému LOP.
Zeď na lehký obvodový plášť napojíte následovně:
1.Vyberte zeď/zdi a LOP, na který chcete zdi napojit. (Můžete vybrat libovolný počet zdí, ale pouze jeden LOP.)

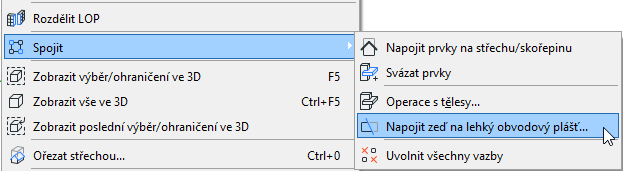

2.Použijte příkaz 3D model > Upravit lehký obvodový plášť > Napojit zeď na lehký obvodový plášť...
nebo příkaz Spojit > Napojit zeď na lehký obvodový plášť z kontextové nabídky.
3.Objeví se okno Napojení zdi na lehký obvodový plášť. V tomto okně můžete přesně určit napojení zdi na lehký obvodový plášť.
Podrobnosti níže.
4.Klikněte na Napojit.
5.Pokud se konce zdi a LOP neprotínají, změní se kurzor na oko: kliknutím určíte, jaký konec zdi chcete spojit s LOP.

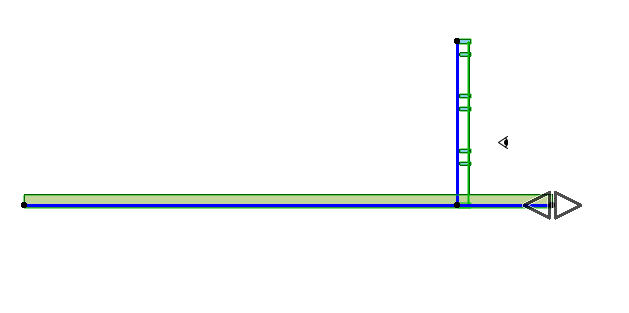

Tak jak pohybujete kurzorem na konci zdi, tak se u zdi objevují dvojité šipky naznačující, který konec zdi bude po kliknutí připojen.

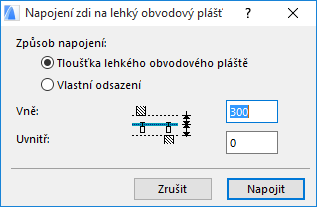

Okno Napojení zdi na lehký obvodový plášť
•Způsob napojení Tloušťka lehkého obvodového pláště: Toto je výchozí volba. Tyto hodnoty vnitřního a vnějšího odsazení udávají celkovou nominální tloušťku lehkého obvodového pláště definované na panelu Geometrie a umístění v nastavení Systému lehkého obvodového pláště. V našem případě je tloušťka nastavena na 400.
•Hodnota Vně: určuje bod, ke kterému se napojí zeď přicházející z “vnější” strany pláště.
•Hodnota Uvnitř : určuje bod, ke kterému se napojí zeď přicházející z “vnitřní” strany pláště.
Oba body, vnitřního i vnějšího napojení zdi, jsou vyjádřené jako posun od základního povrchu, jak je zobrazeno v okně “Napojení zdi na lehký obvodový plášť”.
Pro účely napojování zdí na LOP je “vnitřní” část této nominální tloušťky rovna odsazení panelu od referenční roviny (v našem případě 250); “vnější” část je zbytek nominální tloušťky (v našem případě, 150).
•Vlastní odsazení: Tuto možnost použijte, pokud zeď chcete ukončit v jiném místě, než definuje nominální tloušťka LOP. Poté zadejte hodnoty odsazení od základního povrchu LOP pro vnější a vnitřní body napojení zdi.
Pokud chcete změnit hodnotu odsazení, zeď napojte znovu.
Správa vazeb lehkého obvodového pláště

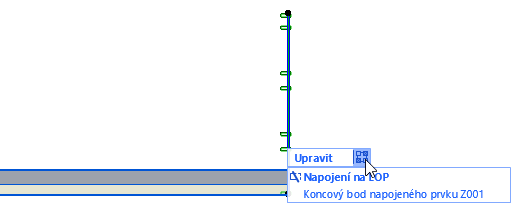

U označených prvků, které jsou součástí vazby mezi lehkým obvodovým pláštěm a zdí, je zobrazena “ikona napojení”. Pokud na tuto ikonu kliknete, zobrazí se seznam vazeb (včetně operací s tělesy a napojení na střechu/skořepinu), kterých je prvek součástí. Pomocí tohoto seznamu můžete vazby upravovat.
Více informací naleznete v tématu Správa napojení prvků.
Lehké obvodové pláště a přiléhající zóny

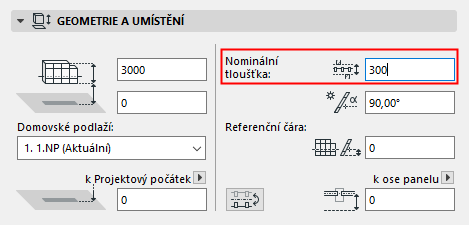

Přiléhající zóny se protáhnou k tloušťce LOP, definované v poli nominální tloušťka v nastavení systému LOP (panel geometrie a umístění).
Stejně jako u zdí a sloupů, máte několik možností jak počítat s lehkými obvodovými plášti, které ohraničují zóny, nebo které slouží jako hranice zóny. Výpočet lehkých obvodových plášťů v zónách nastavíte v nabídce Vztah k zónám na panelu Umístění členu v okně nastavení lehkého obvodového pláště.
Viz Vztah k zónám.
Rozdělení protínajících se lehkých obvodových plášťů
Jedním způsobem jak upřesnit spojení dvou LOP, je rozdělit je v průsečíku a poté oddělit části “navíc”, použitím příkazu 3D model > Úprava lehkého obvodového pláště > Rozdělit LOP.
Tento příkaz funguje pouze u rozdělování jednoho nebo více LOP pomocí jiného LOP. Je dostupný v libovolném modelovém okně (ale ne v režimu úprav). Je to obdobné jako příkaz Úpravy > Změnit tvar > Rozdělit, který se dá použít na ostatní prvky ARCHICADu.

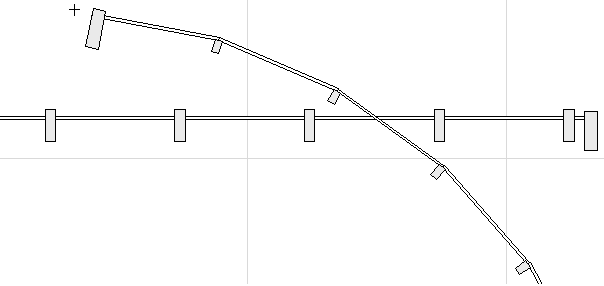

V tomto případě, se v půdorysu protínají dva LOP.
1.Označte zakřivený LOP.

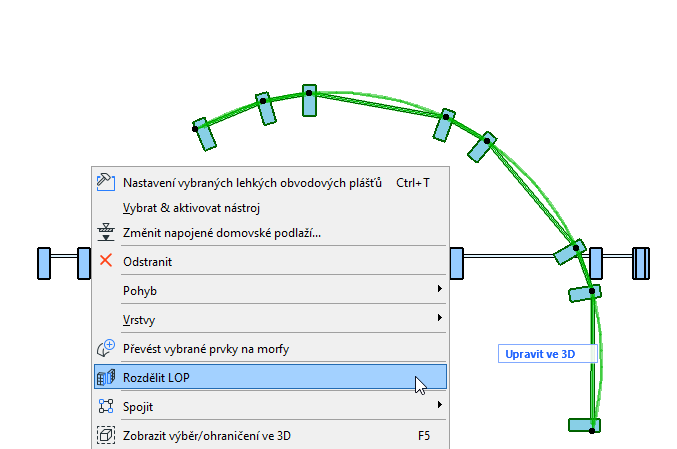

2.Použijte 3D model > Úprava lehkého obvodového pláště > Rozdělit LOP, nebo stejný příkaz v místní nabídce.
3.Klikněte na druhý LOP.

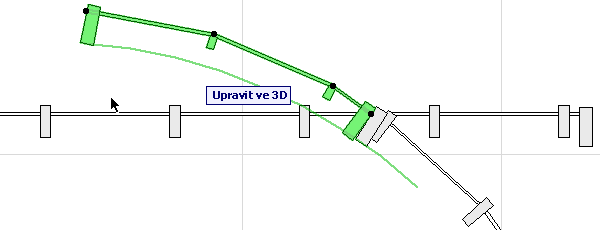

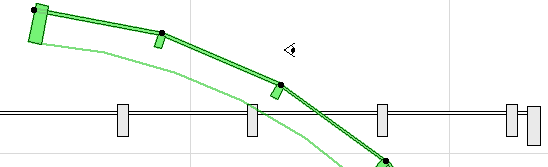

4.Objeví se kurzor ve tvaru oka. Klikněte na tu stranu zakřiveného LOP, který chcete ponechat označený po rozdělení.
Zakřivený LOP bude rozdělen na dva oddělené pláště.
5.Nepotřebný plášť můžete odstranit, a zbylý kus je nyní přesně připojen.
6.Postup opakujte pro oddělení a odstranění přečnívající části rovného LOP.
Výsledek v půdorysu a ve 3D:
V případě tohoto typu se mohou rámy dvou přiléhajících plášťů překrývat. Pro nápravu vytvořte pro oba pláště společný rám.
Viz Vytvoření společného rámu navazujících lehkých obvodových plášťů.
