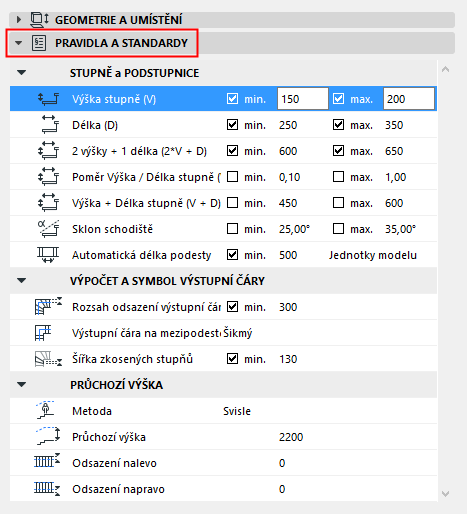

Nastavení schodiště: Pravidla a standardy
Na tomto panelu hlavní stránky nastavení schodiště můžete upravit rozsah hodnot různých proměnných definujících tvar schodiště, aby schodiště odpovídalo např. lokálním standardům.
Při kreslení pak ARCHICAD automaticky vytvoří schodiště, které tato pravidla a standardy splňuje.
Stupně a podstupnice
Tyto hodnoty určují možný rozsah hodnot zadávaných na panelu Geometrie a umístění - například nemůžete zadat hodnotu výšky stupně menší, než minimální hodnotu nastavenou v pravidlech a standardech.
Pokud se tato pravidla a standardy dostanou do kolize s kresleným nebo nastaveným tvarem schodiště, ARCHICAD automaticky nabídne alternativní řešení a nechá vás vybrat.
Viz Volby automatického “Řešitele” při řešení kolizí geometrie.
Výpočet a symbol výstupní čáry
Rozsah odsazení výstupní čáry definuje mezní hodnoty při zadávání posunu vypočtené výstupní čáry.
Viz Posunout výstupní čáru v zalomení (Zkosené stupně se stejnou délkou).

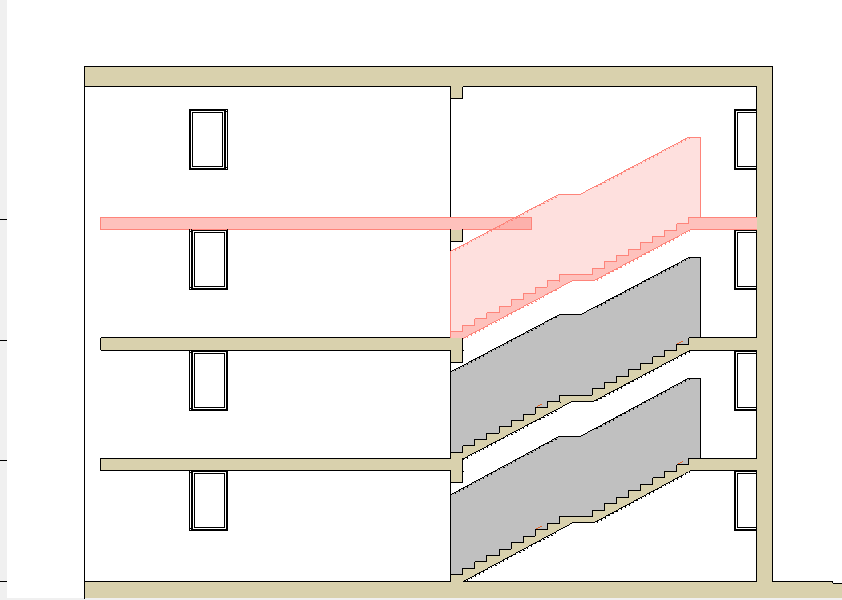

Nastavte pravidla pro zobrazení symbolu průchozí výšky ve 3D a řezech/pohledech.
•Metoda: Vyberte, jestli má být výška měřena svisle nebo kolmo k výstupní čáře.
•Průchozí výška
•Odsazení od hrany stupňů
Zobrazení průchozí výšky můžete zapnout/vypnout ve Volbách zobrazení modelu.
Viz Volby zobrazení modelu pro Schodiště.
Kolize prostoru průchozí výšky s ostatními konstrukcemi můžete najít pomocí nástroje Detekce kolizí.
Viz Detekce kolizí.
Uložení pravidel a standardů v šabloně projektu
Nastavení pravidel a standardů je součástí souboru šablony ARCHICADu. Můžete tedy nastavit pravidla dle národních nebo firemních požadavků a prostřednictvím šablony je pak přenést i na další nové projekty.

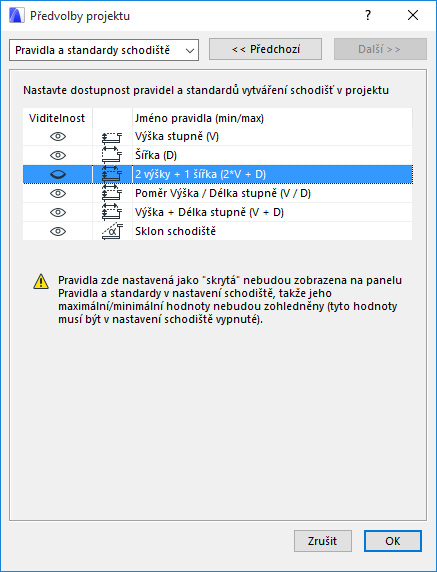

Pravidla a standardy schodiště: Předvolby projektu
Vybraná pravidla můžete v projektu skrýt/zobrazit pomocí příslušných ikon (zobrazit/skrýt) v menu Volby > Předvolby > Pravidla a standardy pro schodiště.
Skryté položky (v Předvolbách) nebudou zobrazeny na panelu Pravidla a standardy v okně nastavení schodiště (pokud nejsou pravidla použitá).
Pokud skryjete pravidlo schodiště v Předvolbách projektu, ale pravidlo se na panelu Pravidla a standardy v nastavení schodiště stále objevuje, může být několik příčin:
•Pravidlo má přiřazené hodnoty (problém napravíte, když zrušíte zaškrtnutí minimální/maximální hodnoty tohoto pravidla v nastavení schodiště), nebo
•Pravidlo používá nějaké stávající schodiště v projektu
