O střechách

Při vytváření střechy si vyberte konstrukční metodu - samostatná nebo složená.

Jako u všech ostatních konstrukčních prvků je složení střechy dáno jejími stavebními materiály.

Složená střecha vytváří jediný prvek, ačkoli se skládá z více střešních rovin. Pokud upravíte tvar jedné střešní roviny, ostatní se novému tvaru automaticky přizpůsobí. Sklon a povrchový materiál každé střešní roviny můžete podle potřeby měnit samostatně. Složenou střechu může tvořit i více než jedna úroveň, takové střechy zůstanou jediným prvkem ARCHICADu, i když její části upravíte.

Složenou střechu můžete rozdělit na samostatné střešní roviny: označte složenou střechu a použijte příkaz Úpravy > Změna tvaru > Rozdělit na samostatné střechy nebo 3D model > Speciality střechy > Rozdělit na samostatné střechy.

Napojování střech na ostatní prvky

Více informací o průnicích (napojeních) mezi různými konstrukčními prvky, včetně střech:

Viz oddíly Průniky prvků  a Vazba prvků Střechy, skořepiny, morfy.

Střechy a skořepiny ARCHICADu můžou sloužit pro napojení jiných prvků: příkazy v menu vazba prvků a konstrukcí umožňují napojit střechu na jiné konstrukční prvky a zachovat vzájemnou vazbu i v okamžiku, kdy dojde k nějaké úpravě.

Příkazy v menu vazba prvků a konstrukcí umožňují vzájemné napojení více střech najednou a vytvoření složitých tvarů.

Viz Napojení prvků na střechu/skořepinu.

Referenční čára

Výšková úroveň střechy se měří od referenční čáry nebo od referenčního polygonu, vodorovné netisknutelné čáry nakreslené při tvorbě střechy. Referenční čáru nebo referenční polygon střechy můžete graficky upravovat a měnit tak celý tvar střechy, což se hodí obzvlášť u složené střechy.

Ve 3D okně jsou referenční čáry zobrazeny vlastní barvou, aby byly úpravy snazší. Tuto barvu můžete změnit možností “referenční čáry ve 3D” v menu Volby > Pracovní prostředí > Informace o výběru a prvku.

Ve většině případů budete chtít, aby referenční čára střechy ležela na referenční čáře zdi nebo na hraně desky.

Poznámka: Referenční čáry střechy můžete v půdorysu skrýt volbou referenční čáry střechy v menu Zobrazení > Volby zobrazení.

Výšková úroveň referenční čáry se zobrazí v Infopaletce (hodnota „h“).

Je to stejná hodnota jako je odsazení referenční čáry střechy od domovského podlaží v nastavení střechy.

Sklon střechy

Sklon střechy je měřen od referenční čáry.

Sklon střechy je také zobrazen v Infopaletce.

Viz také Úprava sklonu střechy.

Zobrazení střech v půdorysu

Parametry střechy můžete upravit v okně jejího nastavení.

V nastavení roviny řezu půdorysu můžete kombinováním předvoleb zobrazení prvku určit, které části vložené střechy budou zobrazeny.

Viz Rovina řezu půdorysu (globální nastavení).

U střech je výchozí volbou zobrazení v půdorysu „Standardní nad řezem“.

Více informací o zobrazení střech v půdorysu naleznete v tématu Zobrazení prvků v půdorysech a řezech.

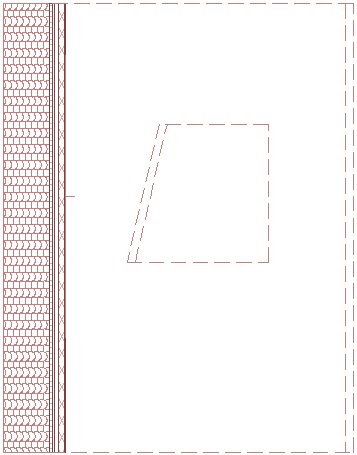

V ARCHICADu 15 a novějších jsou všechny střechy zobrazeny v půdorysu jako jejich skutečný průmět, tzn. budou zobrazeny všechny obrysy včetně obrysů hran otvorů v šikmé střešní rovině, jak je na obrázku níže.

Pokud chcete samostatné střešní roviny zobrazit stejně, jako byly zobrazeny v ARCHICADu 14 a starších - tj. jako symbolické zobrazení pouze jejich horní plochy - můžete zobrazení přepnout v předvolbách projektu: menu  Volby > Předvolby projektu > Funkce starších verzí a zde aktivujte volbu symbolického zobrazení v půdorysu. Nastavení se projeví u samostatných střech a střešních oken, která jsou do nich vložená.

Přitažení nových prvků na střechu

Pomocí funkce gravitace můžete vložit zeď, sloup, trám a objekt přesně na výškovou úroveň střechy.

Viz Přitažlivost.

Vytváření sendvičové střechy

Střeše můžete přiřadit a volně upravovat sendvičovou konstrukci.

Více informací naleznete v tématu Sendvičové konstrukcePřiřazení sendvičové konstrukce zdi, desce, střeše nebo skořepině.

(Mějte na paměti, že nastavení částečného zobrazení konstrukce modelu má vliv na zobrazování sendvičových střech.)

Viz Částečné zobrazení konstrukce.

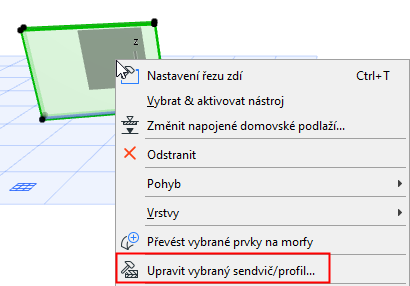

Označený sendvič můžete upravit pomocí volby v kontextové nabídce:

Pokud je konstrukce střechy sendvič, bude její tloušťka rovna součtu vrstev nastavených v okně Volby > Atributy prvku > Sendvičové konstrukce.

“Horní” povrch střechy je u sendvičové konstrukce zobrazen jako první vrstva v seznamu v okně nastavení daného sendviče.
