3D okno zobrazí váš model ve skutečné perspektivě nebo axonometrii: tím získáte nejlepší představu o tom, jak bude budova skutečně vypadat uvnitř i zvenku.
V 3D okně můžete přímo upravovat model a vytvářet nové konstrukční prvky v perspektivním nebo rovnoběžném pohledu pomocí konstrukčních nástrojů.
3D okno je přímo spojeno s půdorysem a oknem řez/pohled/interiérový pohled: změny provedené v půdorysu a okně řez/pohled/interiérový pohled
budou viditelné v 3D okně a naopak.
3D dokumenty můžete vytvořit z 3D okna i půdorysu. Pokud provedete změny v zobrazení, rovinách řezu, přiblížení nebo vybraných/ohraničených/filtrovaných prvků zdrojového 3D okna, můžete na jeho základě 3D dokument přestavět.
Speciální techniky navigace ve 3D okně vám umožňují prozkoumávat model mnohem volnějším způsobem, než v ostatních oknech.
3D zobrazení jednotlivých prvků je nastaveno pomocí voleb na panelu model v okně jejich nastavení.
Obecná nastavení, která se týkají parametrů zobrazení ve 3D okně, jsou ve 3D stylech.
Příkazy ovlivňující nastavení prvků zobrazovaných ve 3D naleznete v nabídce Zobrazení > Prvky ve 3D pohledu a Zobrazení > Volby zobrazení ve 3D.
Tyto příkazy jsou dostupné i v panelu nástrojů 3D vizualizace.
Chcete-li zobrazit nebo aktivovat 3D okno, proveďte následující:
•stiskněte klávesu F3
•vyberte Okno > 3D okno
•klepněte na tlačítko 3D okno v nástrojové liště 3D vizualizace nebo Mini-Navigátor

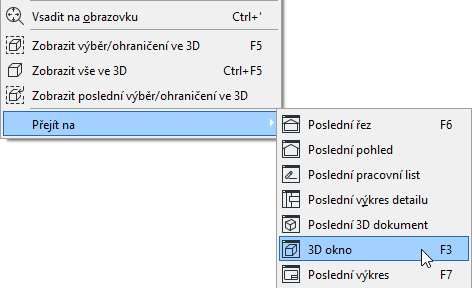

•použijte související nabídku, klepnutím pravého tlačítka do volného prostoru v aktuálním okně:
Chcete-li zobrazit v 3D celý model, bez ohledu na aktuální výběr, použijte příkaz Zobrazení > Prvky ve 3D pohledu > Zobrazit vše. nebo vyberte stejný příkaz v kontextové nabídce.
Klávesová zkratka tohoto příkazu je Ctrl + F5.
Zobrazení výsledného modelu pomocí volby zobrazit vše může být omezeno filtrem kritérií v okně filtr prvků a řez ve 3D.
Viz Okno Filtr prvků a řez ve 3D.
Pokud se přepnete do 3D okna bez použití specifického příkazu 3D zobrazení, 3D okno zobrazí obsah naposledy zobrazený v 3D okně, bez ohledu na to, co je vybráno v dalších oknech.
