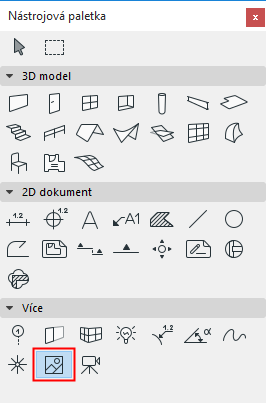

Obrázky jsou soubory obrázků importované a vložené do souboru projektu ARCHICADu. Lze je vložit v každém 2D okně (půdorys, řez/pohled/interiérový pohled, 3D dokument, detail, pracovní list, výkres). Obrázky se vkládají a manipuluje se s nimi k tomu určeným nástrojem Obrázek.
Více informací naleznete v tématu Nastavení nástroje Obrázek.
Umístěný obrázek může sloužit jako pozadí modelu ARCHICADu pomocí funkce Připojit pohled.
Viz Připojit pohled.
Oříznutý obsah okna ARCHICADu je také možné vložit do půdorysu jako obrázek.
Poznámka: Kresby, na rozdíl od obrázků, mají přidružena čísla ID a (volitelně) názvy. Rámečky kreseb mohou být ručně upraveny. Na rozdíl od obrázků představují kresby připojené soubory, které lze aktualizovat.
Více informací naleznete v tématu Kresby v modelových pohledech.
Obrázky mohou být zobrazeny s úchyty nebo bez nebo jen symbolicky. Toto nastavení je globální, tzn. ovlivňuje všechny vložené obrázky. Volbu můžete provést v menu Zobrazení > Možnosti pohledů.
Poznámka: Bez ohledu na metodu importu se obrázky prvků vloží do projektu a mohou výrazně zvětšit velikost souboru. Použijte tedy nejmenší možnou velikost a rozlišení obrázků, abyste projekt nepřehltili.
Jakmile nastavíte vše potřebné v dialogovém okně nastavení obrázku, klepnutím do plochy obrázek vložte do projektu. Pokud vás výsledek neuspokojuje (například, když je obrázek příliš malý nebo velký), otevřete dialogové okno Nastavení obrázku znovu a upravte velikost, rozlišení nebo jiné nastavení obrázku.
Umístěný obrázek lze také natáhnout, když pomocí klávesy Shift použijete vazby diagonály a zachováte proporce obrázku. Podle potřeby můžete prodloužit nezávisle rozměry X a Y obrázku.
Než obrázek vložíte, bude jeho obrys sledovat pohyb kurzoru. Kotevní bod obrysu obrázku je citlivý k uzlům a hranám prvků. Chcete-li tuto volbu zapnout, vyberte Volby > Pracovní prostředí > Volby zobrazení > Zobrazit podsvícené ohraničení objektů, sloupců, obrázků a kreseb.
Obrázky můžete do ARCHICADu vkládat také přímo, bez použití nástroje obrázek, vložením bitmapy z jiného okna ARCHICADu (například obrázek z okna fotozobrazení) nebo z jiného programu na zpracování obrázků. ARCHICAD bude s vloženým prvkem pracovat jako s obrázkem.
Poznámka: Obrázky importované touto metodou se vždy vloží pixel po pixelu v aktuálním zvětšení.
