Zobrazení modelu pro analýzu konstrukce

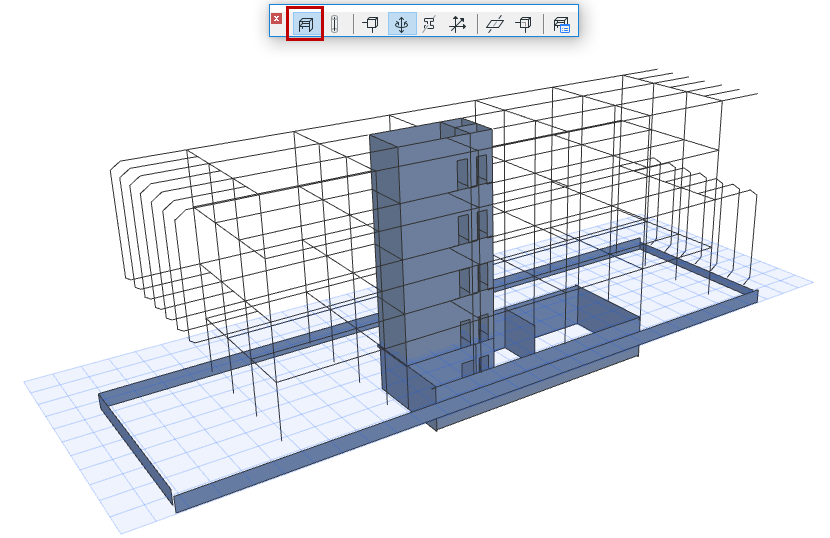

Zobrazení/skrytí modelu pro analýzu konstrukce

Analytický model lze zobrazit v půdorysech, řezech a 3D zobrazeních.

Použijte funkci Zobrazit model pro analýzu konstrukce

•v nástrojové paletce Model pro analýzu konstrukce

•v menu Zobrazení

Stav Zobrazit lze nastavit pro každé zobrazení (pokud je aktivní v jednom zobrazení, nemusí být aktivní v jiném).

Důležité: Prvky ARCHICADu jsou součástí modelu pro analýzu konstrukce, pouze pokud mají určitou geometrii a nastavené vlastnosti. Viz Prvky modelu pro analýzu konstrukce.

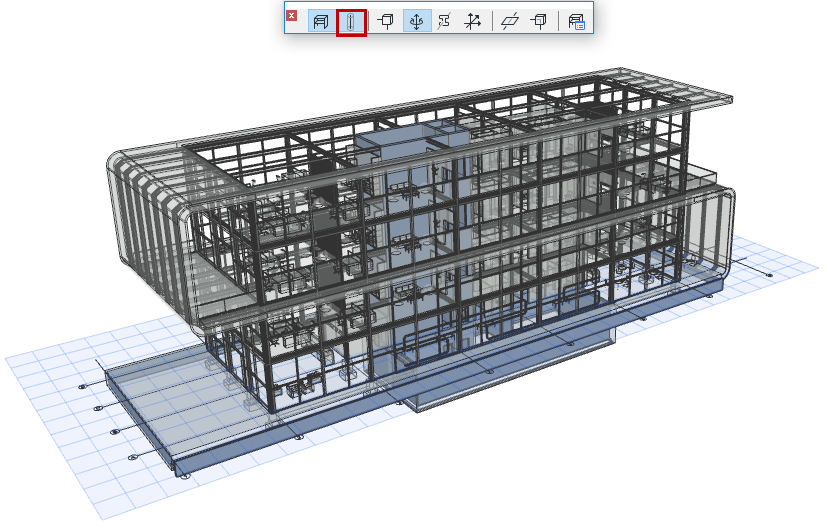

Zobrazení průhledného fyzického modelu

Pokud je aktivní Zobrazit model pro analýzu konstrukce:

Pomocí této volby můžete v aktuálním zobrazení zobrazit také průhledný fyzický model:

Zobrazení prvků modelu pro analýzu konstrukce

Následující volby můžete použít pro zobrazení nebo skrytí částí analytického modelu. Volby jsou dostupné:

•V nástrojové liště Model pro analýzu konstrukce

•V menu Zobrazení > Volby modelu pro analýzu konstrukce

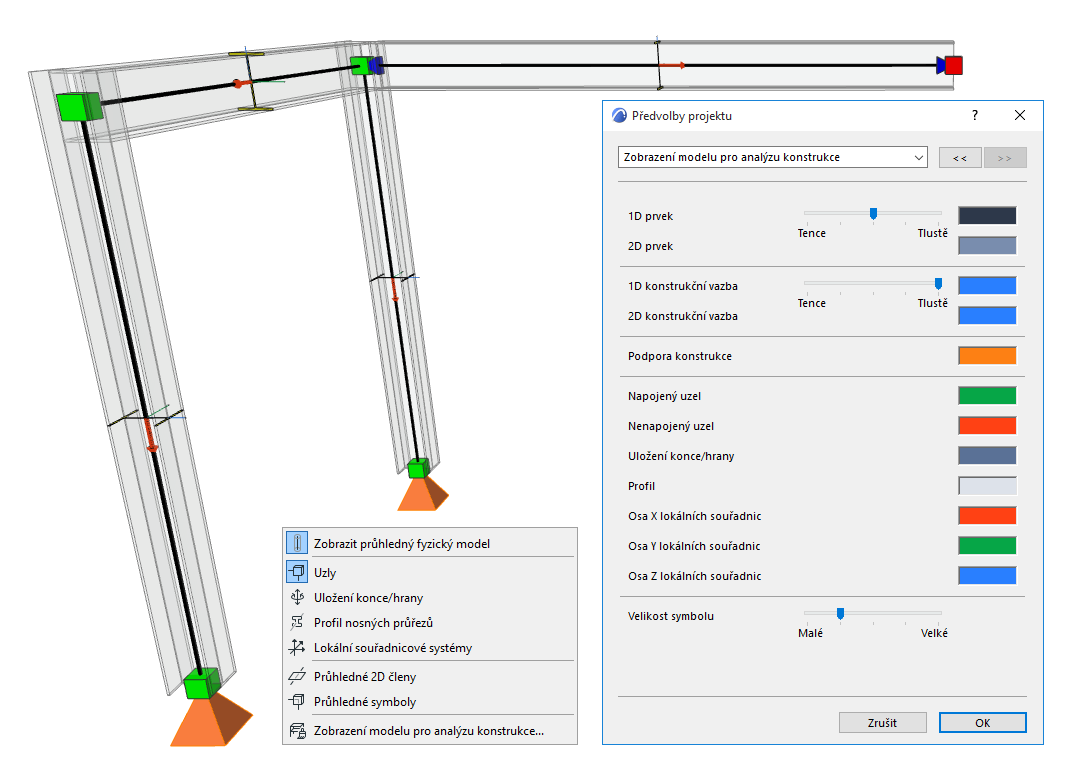

Barvy můžete upravit zde: Zobrazení modelu pro analýzu konstrukce (předvolby)

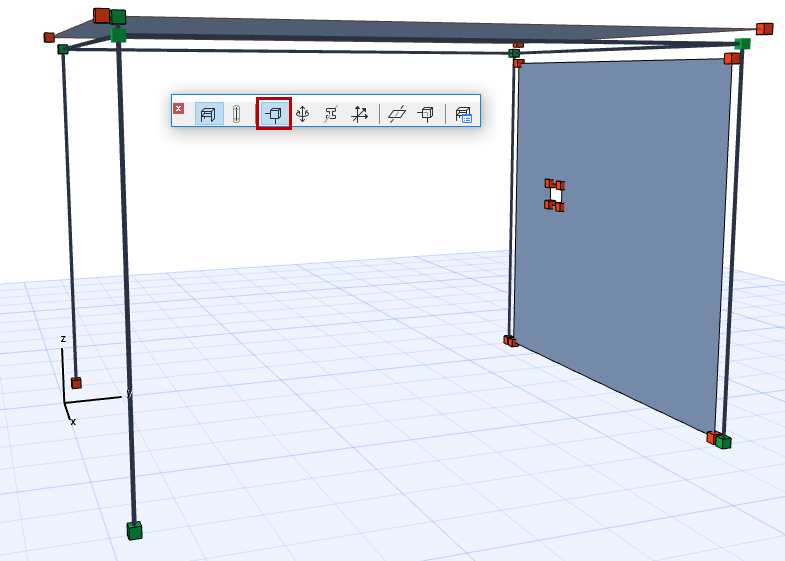

Zobrazení uzlů

Budou zobrazeny uzly na koncích a v rozích 1D a 2D členů.

Napojení uzlů: Barva

Výchozí nastavení:

•Zelený uzel reprezentuje správné napojení nebo průnik analytických členů

•Červený uzel reprezentuje bod nebo konec, který je volný (není třeba napojení) nebo nenapojený/bez podpory:

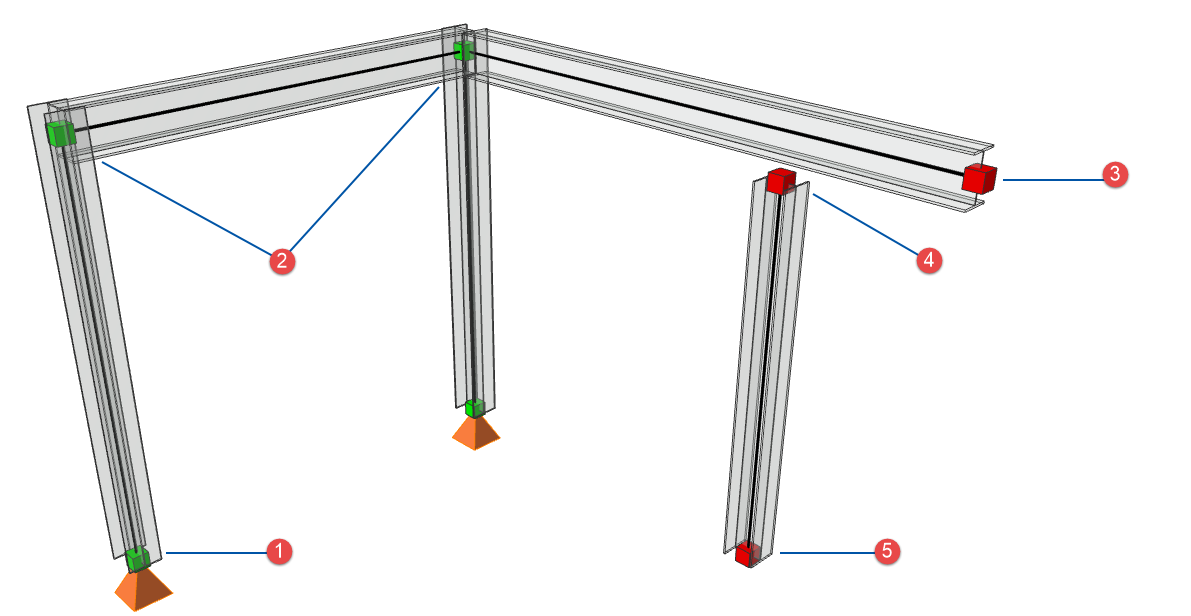

1: S podporou, 2: Napojeno, 3: Volné uložení (konzola), 4: Nenapojeno, 5: Bez podpory

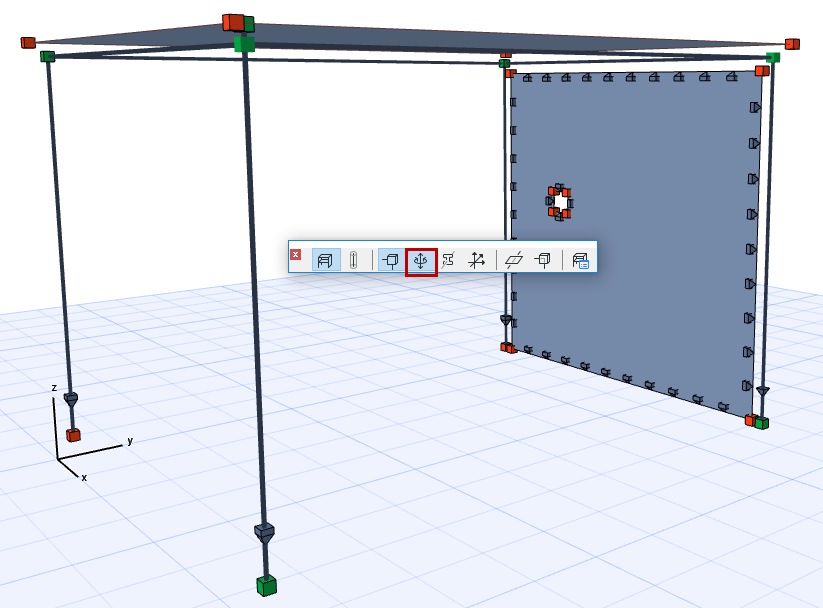

Zobrazení uložení konců/hran

Touto volbou lze zobrazit symboly profilů v modelu pro analýzu konstrukce.

Viz Symboly uložení konců/hran.

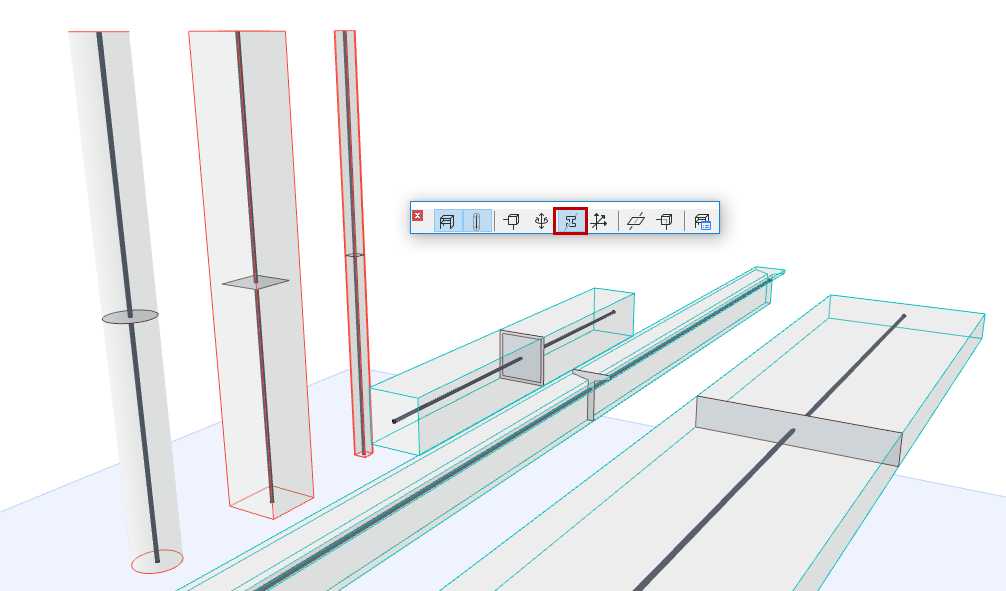

Zobrazení profilů nosných prvků

Pouze 1D členy obsahují průřez. Touto volbou lze zobrazit symboly profilů v modelu pro analýzu konstrukce.

Pokud chcete symboly zobrazit průhledně: Použijte Průhledné symboly.

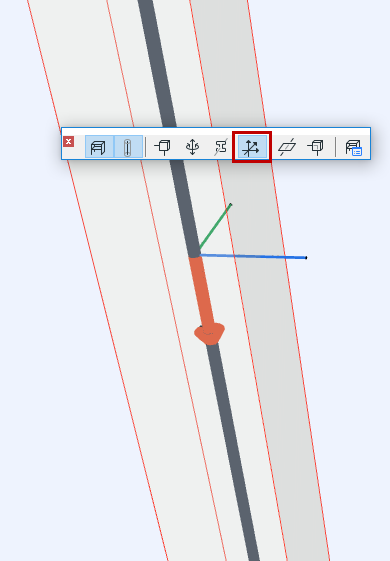

Zobrazení lokálního souřadnicového systému

Můžete zobrazit lokální souřadnicový systém prvku (pouze ve 3D okně).

•Lokální X: tlustá červená čára

•Lokální Y: tenká zelená

•Lokální Z: tenká modrá

Lokální souřadnicový systém analytického členu

Průhledné 2D členy

Tato volba má následující efekt:

•Zobrazí 2D členy průhledně

•Zobrazí plošné konstrukční vazby průhledně

Průhledné symboly

Tato volba zobrazí následující symboly průhledně:

•Uzel

•Uložení konce

•Pružná konstrukční vazba

•Symboly podpor

•Profily nosných jader
