Mapování materiálů (export do SAF)

Zvolte Soubor > Spolupráce > SAF > SAF převodníky a vyberte převodník pro export.

Mapování stavebních materiálů ARCHICADu na odpovídající protějšky (“SAF materiály”) v cílovém programu nastavíte na panelu Mapování materiálů.

Definice mapování materiálů z tohoto panelu budou použity na všechny následující exportované prvky ARCHICADu:

•Všechny 2D členy

•1D členy obdélníkového nebo kruhového profilu

•Profily exportované jako “Obecné” (nemají odpovídající pojmenovaný SAF průřez)

Všechny ostatní profily ARCHICADu lze mapovat dle jména (na panelu Mapování profilů) na odpovídající SAF průřezy, do kterých budou zahrnuty také definice materiálů. Mapování materiálů se na ně tedy nevztahuje.

Mapování materiálů dle jména

Každý stavební materiál ARCHICADu lze mapovat na konkrétní SAF materiál na základě jména.

Viz Mapování stavebních materiálů ARCHICADu (podle jména).

Mapování materiálů dle hodnoty vlastnosti

Stavební materiály ARCHICADu můžete dále rozlišit na základě konkrétní vlastnosti prvku (viz Přesnější mapování materiálů pomocí vlastnosti prvků)

Ostatní stavební materiály

Jakékoli stavební materiály, které nejsou mapované dle jména použijí výchozí materiál nastavený pro “Ostatní stavební materiály” - definice tak pokrývá všechny materiály.

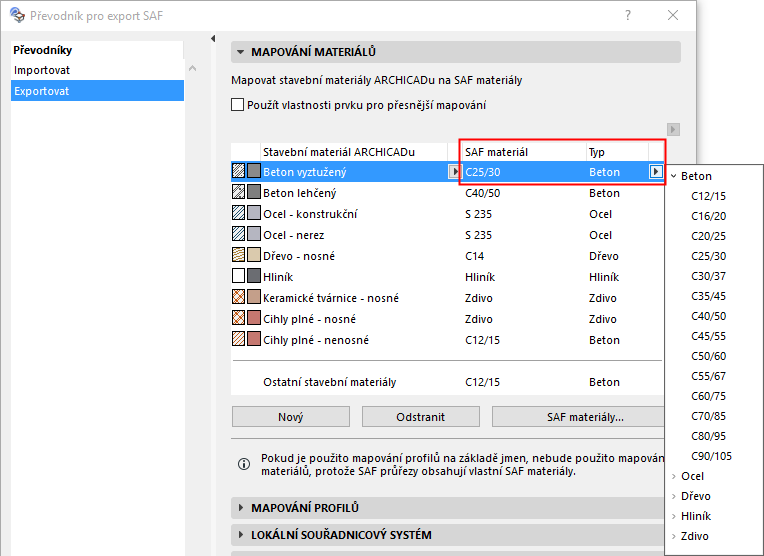

Mapování stavebních materiálů ARCHICADu (podle jména)

1.Pro každý vypsaný stavební materiál ARCHICADu nastavte odpovídající definici SAF materiálu.

•V nabídce jsou dostupné SAF materiály seřazené dle šesti předdefinovaných typů SAF materiálů (např. beton, ocel...)

•Pokud váš materiál v seznamu chybí, můžete přidat další tlačítkem SAF materiály.

Viz Přidání dalších SAF materiálů do seznamu mapování (Export do SAF).

2.Pokud chcete mapovat další stavební materiály ARCHICADu, klikněte na Nový a vyberte je ze seznamu stavebních materiálů projektu .
