Mapování profilů (export do SAF)
Zvolte Soubor > Spolupráce > SAF > SAF převodníky a vyberte převodník pro export.
Pomocí Mapování profilů můžete mapovat vlastní profily 1D členů na konkrétní protějšky (“SAF průřezy”) cílového programu.
Standard SAF následující čtyři typy průřezů:
•Továrně vyrobený profil: Továrně vyrobený průřez se standardním pojmenováním.
•Skládaný profil: Průřez složený z více standardních profilů (např. dva profily I). Příklad zadání složeného profilu: profil = IPE200 a parametr = 10 mm (vzdálenost mezi profily).
•Parametrický: Profil definovaný tvarem a rozměry (parametry).
•Obecný: Slouží pro definování libovolného obecného tvaru průřezu. Tvoří jej aspoň jeden uzavřený polygon, který může obsahovat otvory.
Mapování profilů (podle jména)

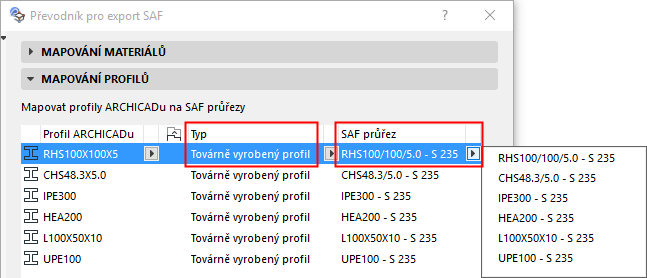

1.Pro každý profil ARCHICADu vyberte odpovídající typ a průřez.
–Nabídka SAF průřezů je filtrovaná dle zvoleného typu (továrně vyrobený, parametrický nebo skládaný).
–Pokud v seznamu SAF průřezů nenajdete ten, který potřebujete, můžete přidat další tlačítkem SAF průřezy. Viz Přidání dalších SAF průřezů do seznamu mapování (Export do SAF).
–SAF průřezy všech profilů mapovaných dle jména obsahují definice materiálu. Mapování materiálů se na ně tedy nevztahuje.
–Mapování materiálů se na ně tedy nevztahuje.
–“Obecný” profil, stejně jako “Ostatní obdélníkový/kruhový” parametrický typ, není mapovaný na pojmenovaný SAF průřez. Tyto profily budou vytvořeny jako SAF průřezy dle polygonu profilu nebo jeho geometrie a použijí materiál definovaný na panelu Mapování materiálů.
2.Další profil ARCHICADu můžete do seznamu přidat následovně:

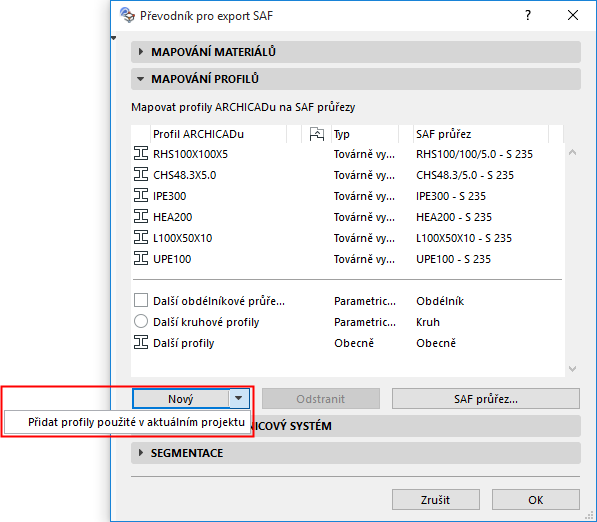

–Z nabídky pod šipkou tlačítka Nový vyberte Přidat profily použité v aktuálním projektu

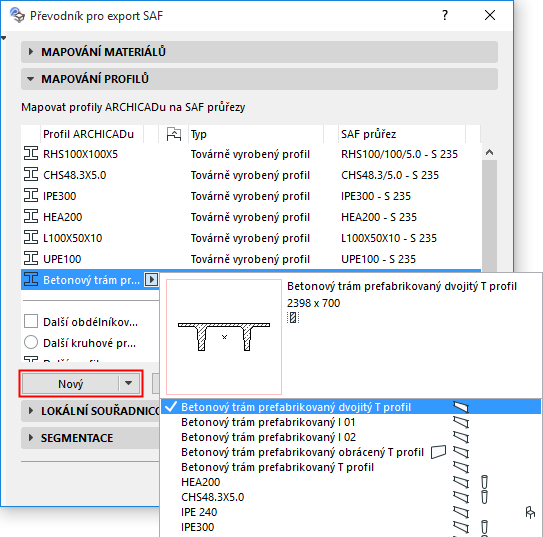

–Klikněte na Nový a vyberte ze seznamu profilů aktuálního projektu ARCHICADu. (Dostupné profily: profily s nosnou částí, které jsou použité jako trám nebo sloup.)
