Přidání dalších SAF průřezů do seznamu mapování (Export do SAF)

Panel Mapování profilů převodníku pro export SAF: Jsou dvě možnosti, jak rozšířit seznam dostupných SAF průřezů.

Import seznamu SAF průřezů ze souboru SAF

Doporučujeme používat tuto metodu, protože se můžete vyhnout nechtěným překlepům.

1.Klikněte na SAF průřezy.

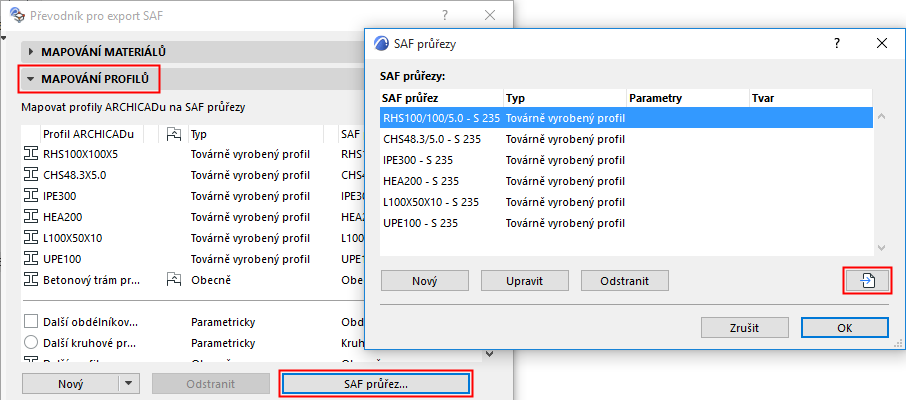

2.Klikněte na tlačítko Importovat.

3.Vyhledejte .xlsx (SAF) soubor exportovaný za tímto účelem. (Viz Příprava a export SAF datového souboru pro potřeby mapování standardů).

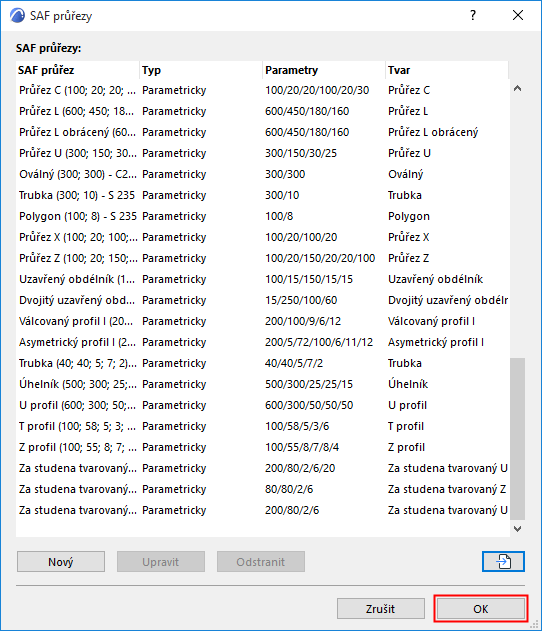

4.Do seznamu v okně budou přidány SAF průřezy ze souboru (parametrické, továrně vyrobené a skládané): můžete je libovolně třídit a označovat.

Poznámka: Obecné a parametrické obdélníkové/kruhové typy nebudou přidány!

5.Tlačítkem OK průřezy přidáte do převodníku.

Vytvoření vlastních SAF průřezů

1.Klikněte na SAF průřezy.

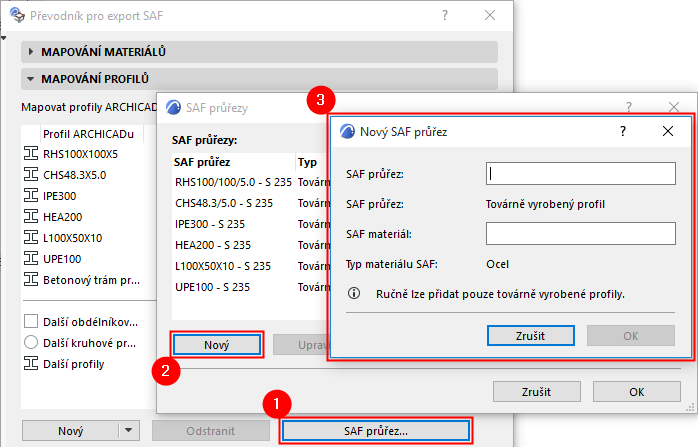

2.Klikněte na Nový.

3.Zadejte jméno a typ SAF průřezu ručně.

Poznámka: Zde můžete přidat pouze “továrně vyrobené” typy SAF průřezů, protože používají standardizovaná jména.

Výchozí mapování pro exportované průřezy

Potřebujete mapovat pouze 1D členy, které mají vlastní profil, protože

•Tloušťka všech 2D členů je rozpoznána a mapována automaticky. (Materiály jsou definovány dle nastavení na panelu Mapování materiálů.)

•Obdélníkové a kruhové (plné) trámy a sloupy jsou převedeny automaticky podle pravidel “ostatní obdélníkové profily” a “ostatní kruhové profily”: jsou převedeny na “Parametrické - obdélníkové” nebo “Parametrické - kruhové” SAF průřezy s aktuálními rozměry (výška/šířka nebo průměr nosného jádra). (Materiály jsou definovány dle nastavení na panelu Mapování materiálů.)

Poznámka: Duté obdélníkové nebo kruhové jsou uvažovány mezi “Ostatní profily”.

•Výchozí mapování pro “ostatní profily” bude použito pro všechny exportované profily, které nemají nastavené přesné mapování. Jako výchozí typ můžete nastavit “Obecný” nebo “Továrně vyrobený”.
