Porovnání modelu porovnává 3D zobrazení ze dvou různých modelů nebo verzí.
Jaká konkrétní zobrazení mají být použita nastavíte v okně Výběr zobrazení.
Výběr zobrazení může být zásadní: stav prvku z pohledu úpravy je vyhodnocen právě na základě zobrazení.
•V jednom zobrazení může být prvek zobrazený, v jiném ne (např. kvůli stavu při rekonstrukci nebo částečnému zobrazení konstrukce).
•Kolize prvků můžou být vyhodnoceny jako úprava v jednom zobrazení, v druhém ale ne, protože je nastavena jiná kombinace vrstev.
1.Použijte příkaz 3D model > Porovnání modelu a vyberte dvě verze modelu, jak je popsáno v předchozích kapitolách.
2.Na paletce Porovnání modelu klikněte na tlačítko výběru zobrazení.

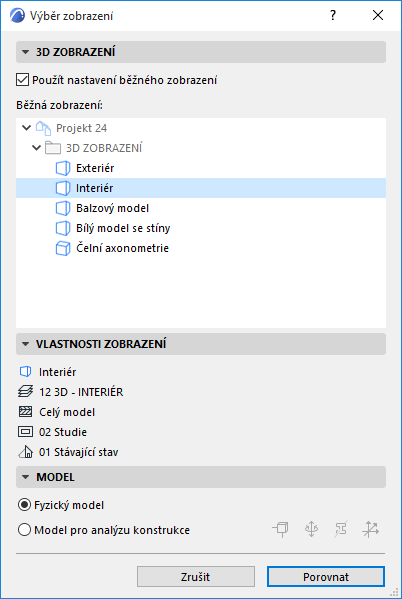

3.V okně Výběr zobrazení jsou Mapy zobrazení obou zvolených projektů.
4.Vyberte zobrazení a zkontrolujte jejich nastavení na panelu Vlastnosti zobrazení.
Porovnání 3D zobrazení společného pro oba modely:
Vyberte zobrazení a klikněte na Porovnat.
Porovnání dvou různých 3D zobrazení:

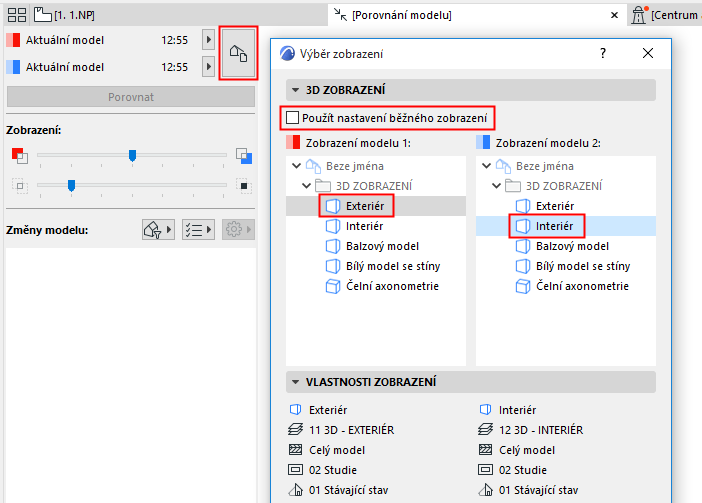

1.Zrušte volbu “Použít společné nastavení zobrazení”.
2.Pro každou verzi modelu bude zobrazen seznam 3D zobrazení.
3.Na panelu Vlastnosti zobrazení můžete zkontrolovat nastavení.
4.Vyberte 3D zobrazení pro každý model a klikněte na Porovnat.
Výběr typu modelu pro porovnání
Na panelu Model vyberte Fyzický model nebo Model pro analýzu konstrukce.
