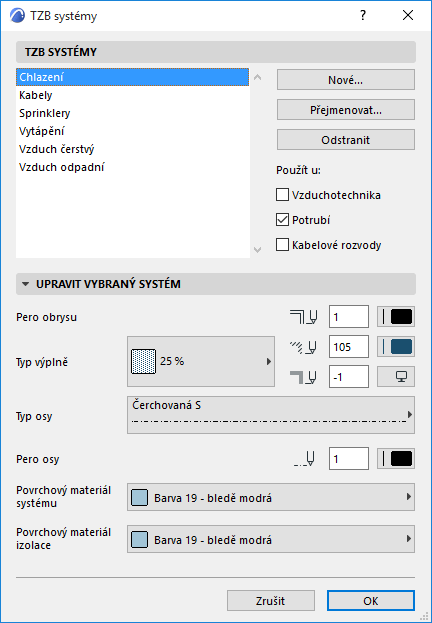

Systém TZB je přednastavení per, barev a materiálů pro zobrazení TZB prvků. TZB systémy jsou jeden z atributů projektu.
TZB systémy můžete nastavit v
•3D model > TZB systémy
•Volby > Atributy prvků > TZB systémy
(nebo pomocí ikony v paletce TZB)
Toto nastavení je podobné jako ostatní atributy ARCHICADu (například typ čáry). Můžete vytvořit nový TZB systém nebo přejmenovat stávající.

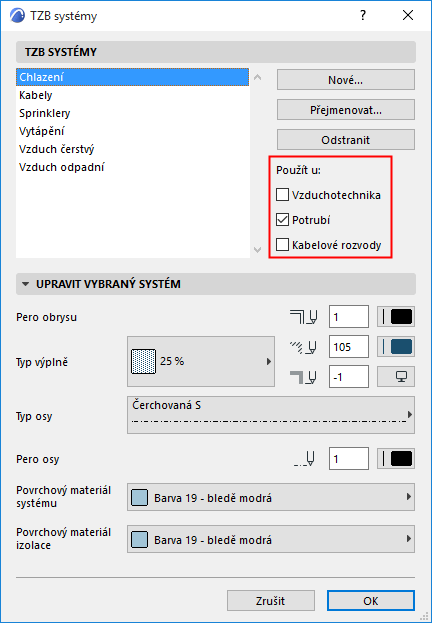

Zaškrtněte pole kategorií TZB, pro které bude systém dostupný:
•Vzduchotechnika
•Potrubí
•Kabelové rozvody
TZB systém pak může být přiřazen při používání jednoho z nástrojů, trasy TZB nebo připojení.
Viz:
Přiřadit TZB systém v nastavení nástroje
Přiřadit TZB systém připojovacím bodům objektů
Přiřadit TZB systém v nastavení nástroje

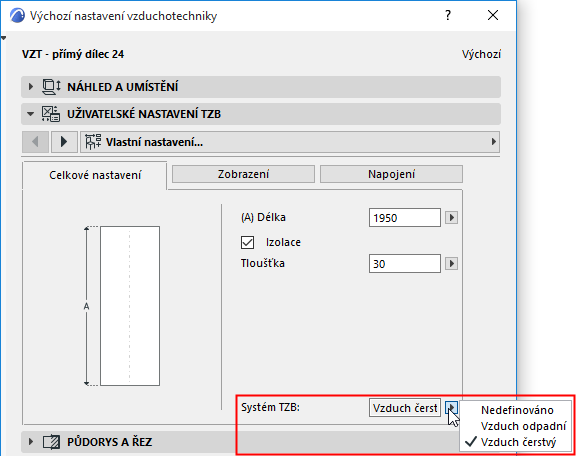

Vyberte TZB knihovní prvek (např. dílec VZT):
1.V nastavení nástroje otevřete záložku Vlastní nastavení.
2.Vyberte TZB systém z dostupných možností v roletce, nebo nastavte "Neurčeno".
V nabídce pro výběr TZB systému jsou zobrazeny pouze ty volby, které byly nastaveny pro použití s daným typem TZB prvku: Vzduchotechnika, trubky nebo nosníky kabelů.
Nastavení TZB systému najdete v
•3D model > TZB systémy
•Volby > Atributy prvků > TZB systémy
Přiřadit TZB systém připojovacím bodům objektů

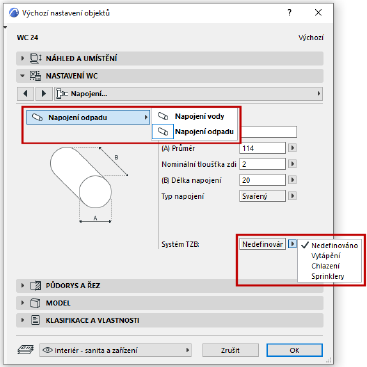

Některé TZB objekty mají různé připojení pro různé účely. Např. WC obsahuje napojení studené vody a odpadu.
Každému bodu napojení můžete přiřadit TZB systém v nastavení objektu:
