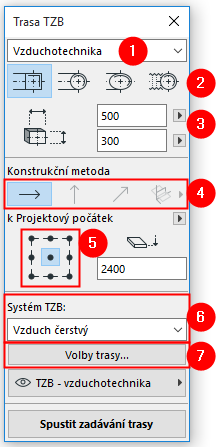

Potřebné volby nastavte v paletce Trasa TZB (Okno > Paletky > Trasa TZB). Tyto volby můžete upravit během zadávání trasy.
1.Z nabídky vyberte, jestli chcete kreslit VZT potrubí, trubky nebo kabelové nosníky.
2.Vyberte geometrii průřezu: Obdélníková, kruhová, oválná nebo (pouze pro VZT) flexibilní.
3.Zadejte šířku a výšku průřezu.
–Z roletky vyberte některou z předdefinovaných hodnot, nebo zadejte vlastní.
–Obsah seznamu předdefinovaných rozměrů trubek a potrubí můžete upravit ve volbách TZB. (Volby > Předvolby projektu > Volby TZB )
4.Konstrukční metodu není možné upravit dříve, než začnete zadávat trasu. Nové trasy mají automaticky nastaveno “Konstantní výška” (vodorovná šipka). Po spuštění zadávání trasy můžete přepnout na jinou metodu zadávání. (Viz Různá výšková úroveň trasy.)
5.Umístění referenční čáry: Vyberte jeden z devíti bodů na paletce trasy TZB, který znázorňuje umístění referenční čáry při kreslení trasy. (Referenční čára slouží pouze pro účely kreslení trasy, na obrazovce znázorňuje kotevní bod vkládaných prvků.) Umístění můžete upravit pro každou trasu jednotlivě.)

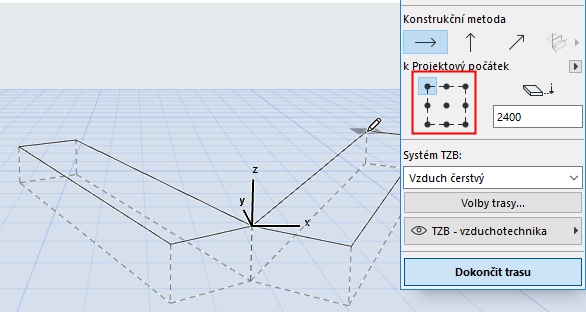

Na tomto obrázku je referenční čára během kreslení v levém horním rohu VZT potrubí vzhledem ke směru vedení trasy.
6.Vyberte pro kreslenou trasu atribut TZB systém.
7.Upravte další možnosti trasy. (Viz Volby trasy.)
8.Vyberte vrstvu, do které budou vytvořené prvky umístěny.
