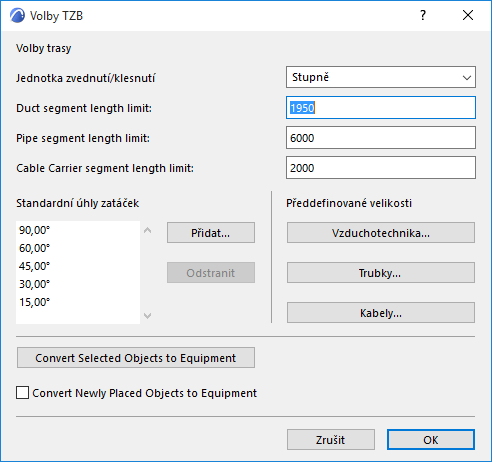

V tomto okně můžete nastavit obecné parametry a předvolby pro trasu TZB.
Otevřete nastavení z Volby > Předvolby projektu > Předvolby TZB (nebo z paletky TZB).
Jednotka zvednutí/klesnutí
Pro nakloněné prvky TZB trasy: jednotka úhlu sklonu (např. stupně nebo mm/m).
Limitní délka segmentu (Vzduchotechniky, potrubí, kabelů)
Při zadávání trasy TZB kliknutím určujete průběh vedení TZB. Takto vytvořené prvky budou automaticky rozděleny do segmentů zde určené délky.
Standardní úhly zatáček
Při používání TZB modeláře v půdorysném zobrazení: Zobrazené vodicí čáry vám pomohou vytvořit trasu (v případě, že je jejich zobrazení zapnuté). Úhel mezi vodicími čarami můžete nastavit zde.
Klikněte na Přidat a vložte nové možnosti do seznamu.
Předdefinované velikosti
Seznam předdefinovaných velikostí vzduchotechniky a potrubí. Seznam se zobrazuje při nastavování průřezu potrubí nebo VZT v paletce Trasa TZB.
Viz Nastavení v paletce Trasa TZB.

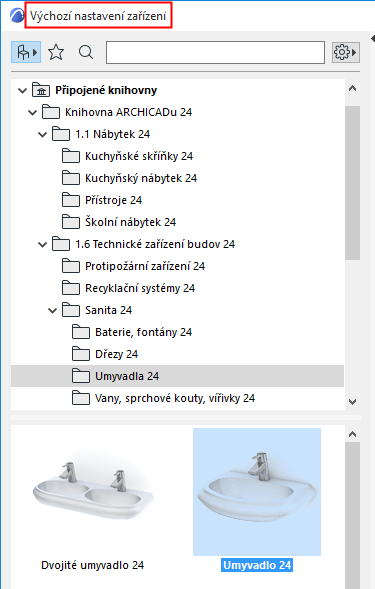

Ve výchozím nastavení jsou TZB prvky z knihovny ARCHICADu umisťovány nástrojem Objekt, což je i jejich zobrazený typ prvku.
Tyto objekty můžete změnit na typ prvku Zařízení. To vám může usnadnit vyhledávání TZB prvků v projektu. Použijte jeden z následujících způsobů:
Převést vybrané objekty na zařízení (pouze pro existující objekty)
Převeďte TZB prvky, které byly vytvořeny nástrojem objekt, na prvky typu zařízení.
Convert Newly Placed Objects to Equipment
Pokud je tato možnost zaškrtnutá: TZB objekty, které budou vloženy nástrojem objektu, budou zatříděny jako zařízení. Tato volba neovlivní prvky, které jsou již v projektu vložené.
