TZB prvky (které obsahují body napojení TZB systémů) jsou obsaženy ve standardní i TZB knihovně ARCHICADu. Obě tyto knihovny jsou načteny jako součást standardní šablony TZB.
Nastavení TZB prvků je podobné jako nastavení ostatních objektů ARCHICADu.
Viz také Knihovní prvky TZB modeláře.
Zobrazení TZB prvků na podlažích
Otevřete záložku "Zobrazení na podlažích"
Výchozí možnost pro všechny TZB prvky je "Na všech souvisejících podlažích".
•Rovné prvky jsou zobrazeny v řezu na podlažích, které je protínají.
•Ostatní TZB prvky nemají zobrazení jako v řezu - jsou zobrazeny na jednom z podlaží.
Panel uživatelské nastavení TZB

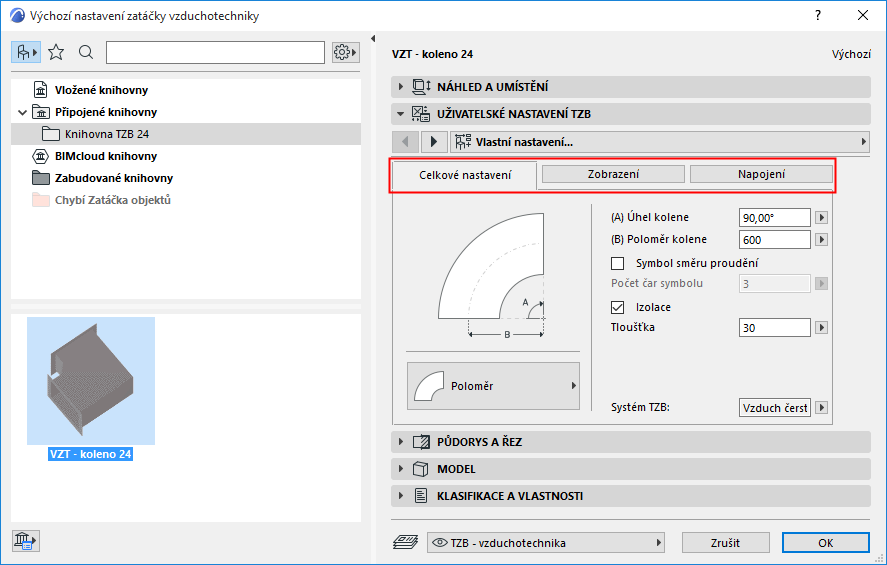

Podle typu objektu má tento panel dvě nebo tři záložky. Obecné, Vizualizace a Napojení.

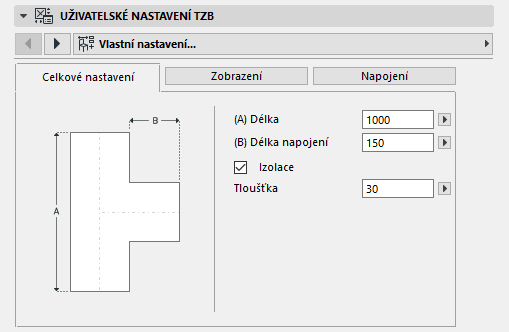

Záložka obecné nastavení (Vlastní nastavení TZB prvku)
Umožňuje nastavit základní geometrii TZB objektu (například délka potrubí).
U některých objektů závisí rozsah možných hodnot na jiných hodnotách.

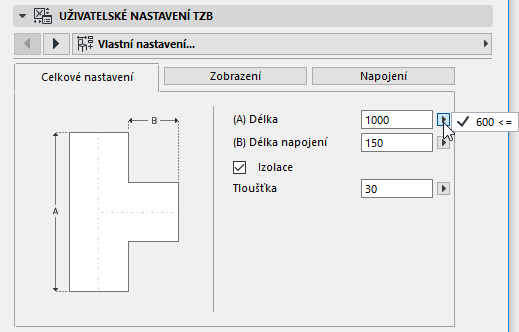

Například délka T-spoje (nastavená na záložce celkové nastavení) nemůže být menší než šířka odbočky (nastavená na záložce napojení), která z ní vychází.
Izolace
Zaškrtněte tuto volbu, pokud chcete na vnější povrch prvku přidat izolační vrstvu. Do pole níže pak zadejte tloušťku.
Systém TZB
Viz Přiřadit TZB systém v nastavení nástroje.
Záložka vizualizace (Vlastní nastavení TZB prvku)

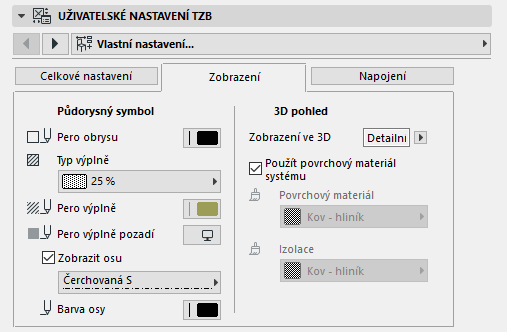

Na záložce zobrazení můžete nastavit parametry zobrazení prvku ve 2D (půdorys) a 3D oknech. Parametry 2D symbolu jsou nalevo; parametry pro 3D zobrazení napravo.
Toto nastavení bude použito, pokud chcete přepsat atributy definované nastavením TZB systému.
Pokud zde změníte povrchový materiál, TZB systém bude změněn na "Nedefinováno".
Pro návrat k povrchovému materiálu určenému TZB systémem:
1.Otevřete volbu TZB systém (záložka obecné nebo napojení): zde je nastaveno "Nedefinováno".
2.Vyberte TZB systém.
3.Vraťte se na záložku Vizualizace.
4.zaškrtněte volbu Použít povrchový materiál systému.
Záložka vizualizace (Vlastní nastavení TZB prvku)
Na této záložce můžete nastavit parametry všech bodů napojení.
Počet napojovacích bodů se liší: napojení VZT má pouze jedno napojení, zatímco odbočka tři.

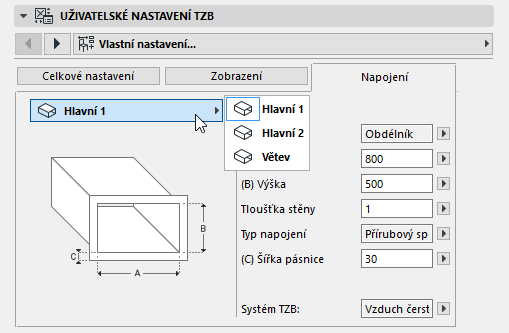

Z nabídky napojení si vyberte to, které chcete nastavit. Na tomto obrázku je vybrané napojení “větev” prvku odbočka VZT.
V náhledovém obrázku na panelu náhled a umístění je trojúhelníkem zvýrazněné napojení, jehož nastavení upravujete: v tomto případě větev odbočky VZT.
Tloušťka zdi
Parametr tloušťky stěny prvku TZB.
Typ napojení
Nastavte potřebný typ napojení. Například prvky VZT můžou mít jednoduché napojení nebo přírubový spoj. Pokud zvolíte přírubu, zadejte její šířku.
Systém TZB
