Převodníky pro export (podrobné nastavení)

IFC převodník pro export určuje pravidla, podle kterých jsou prvky ARCHICADu exportované do IFC souborů.

Další informace o přehledu těchto funkcí naleznete v tématu IFC převodníky: Přehled.

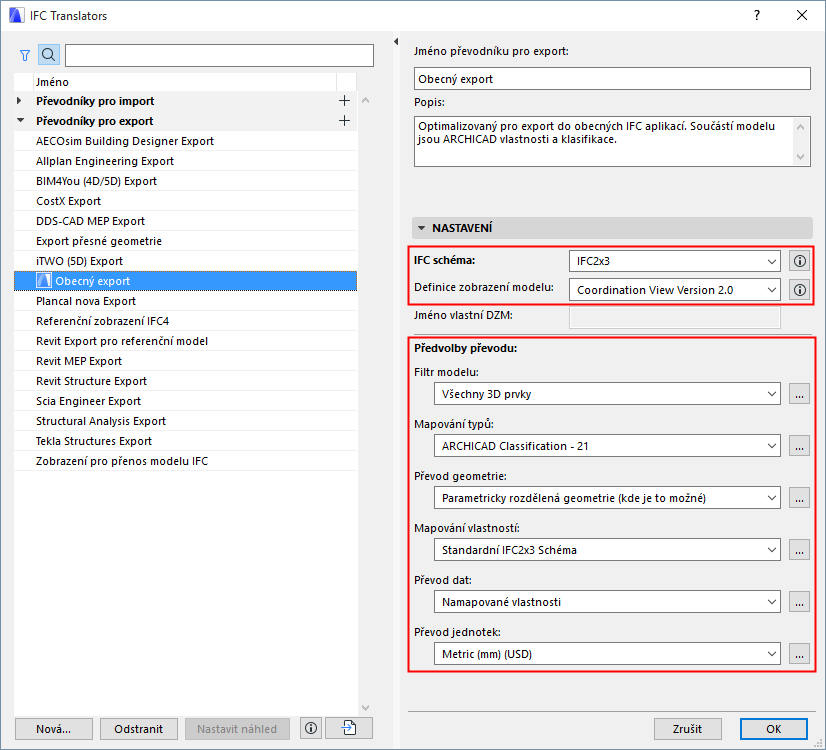

V okně IFC převodníků (Soubor > Spolupráce > IFC > IFC převodníky) můžete zobrazit a upravit nastavení převodníků, nebo vytvořit nové.

V seznamu převodníků pro export vyberte jeden.

Nastavení označeného převodníku, rozdělené do šesti předvoleb převodu, je zobrazené na pravé straně.

Jeden z převodníků pro export je tzv. náhledový převodník. Náhledový převodník obsahuje výchozí mapování definic potřebné pro práci s IFC daty v ARCHICADu.

Více detailů najdete v kapitole Náhledový převodník.

Kategorie IFC schéma a Definice zobrazení modelu pomáhají s nastavení předvoleb kompatibilních s konkrétními standardy (viz podrobnosti níže).

IFC schéma (pouze převodníky pro export)

IFC schéma je konkrétní verze IFC standardu. Převodníky ARCHICADu podporují schémata IFC2x3 (doporučené) nebo IFC4.

Poznámka: IFC2x3 je doporučené - jedná se o nejrozšířenější verzi. IFC4 používejte pouze v případech, kdy jste si jistí, že aplikace, pro kterou jsou IFC data určená, IFC 4 podporuje.

Definice zobrazení modelu (pouze převodníky pro export)

Definice zobrazení modelu (DZM) slouží jako doporučení, která data a prvky IFC modelu byste měli zahrnout do modelů určených pro konkrétní účely. Pokud váš model musí splňovat standard některé DZM, vyberte tuto definici ze seznamu.

Poznámka: Dostupnost DZM závisí na zvoleném IFC schématu: IFC2x3 nebo IFC4.

Podrobnější informace o DZM a jejich charakteristikách najdete zde: Definice zobrazení modelu.

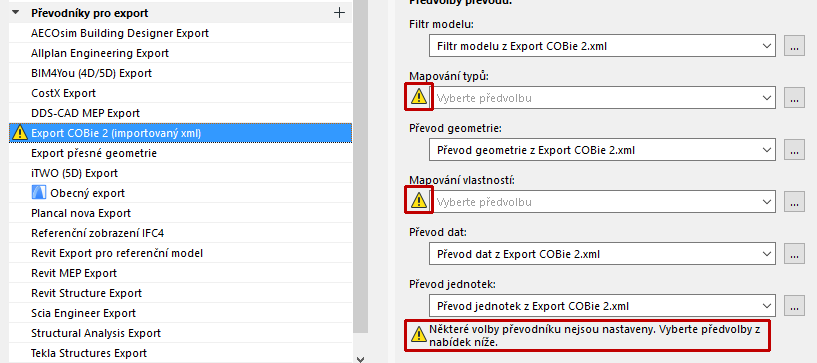

Pokud vyberete nějakou DZM, musí nastavení převodníku pro export splňovat požadavky této definice. Pokud upravíte nastavení převodníku tak, že přestane splňovat požadavky zvolené DZM, stane se převodník neplatný a objeví se varování. Chybné nastavení bude zvýrazněné:

Práce s předvolbami převodu

U každé kategorie předvoleb převodu je nabídka, ve které je seznam dostupných předvoleb. Jméno předvolby vám napoví, jaký bude mít vliv na exportovaný IFC model, pokud danou předvolbu použijete v IFC převodníku pro export.

Z nabídky vyberte libovolnou dostupnou předvolbu.

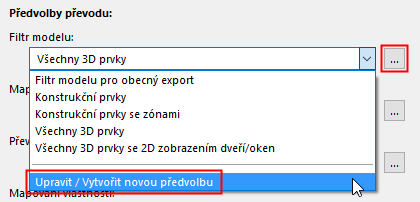

Pokud chcete upravit nastavení nebo vytvořit novou předvolbu, klikněte na Upravit / Vytvořit předvolbu, nebo použijte tlačítko napravo od předvolby.

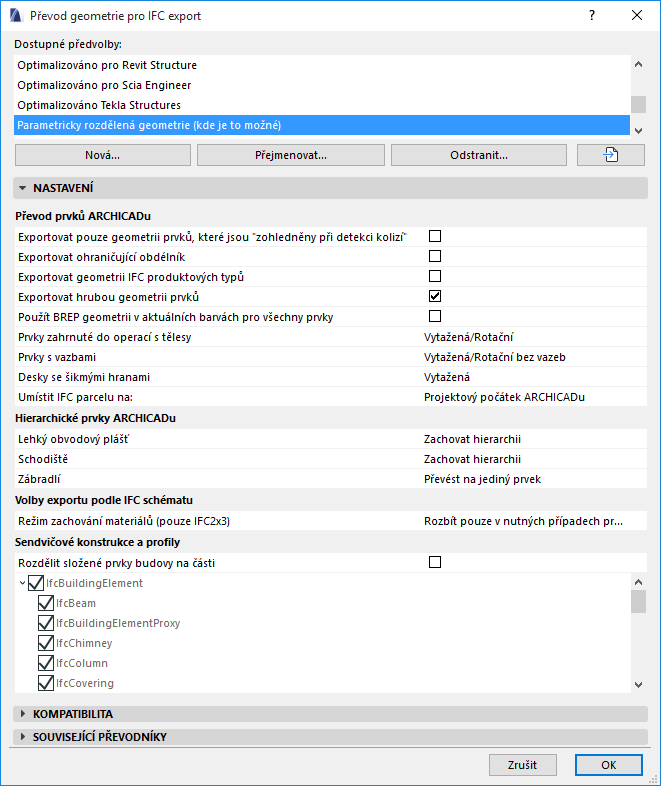

Otevře se okno nastavení předvolby (například Převod geometrie pro IFC export).

V každém okně předvoleb pro IFC export jsou tyto části:

•Dostupné předvolby pro daný proces převodu (např. převod geometrie)

•Nastavení (slouží pro podrobné nastavení exportu různých typů dat aktuálně označené předvolby v horní části)

•Kompatibilita: Informace o shodě aktuálního nastavení předvolby s požadavky definice zobrazení modelu.

Kliknutím na tlačítko Info zobrazíte případné konflikty v nastavení. Pokud aktuální převodník pro export nepoužívá konkrétní DZM, nemusí být tento konflikt problém. Chcete-li zajistit kompatibilitu s DZM, můžete upravit nastavení podle informací z info okna, nebo jen klikněte na tlačítko Přepsat nastavení.

•Související převodníky (všechny IFC převodníky pro export, které tuto předvolbu aktuálně používají)

Všechna nastavení každého typu předvoleb převodu (pro IFC převodníky pro export) jsou podrobně popsaná v následujících kapitolách.
