Použijte příkaz Soubor > Spolupráce > Spojit a zadejte jméno požadovaného souboru DXF nebo DWG.

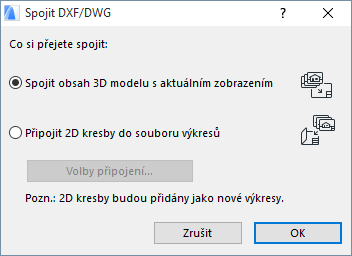

Klepněte na tlačítko Otevřít. Zobrazí se dialogové okno Spojit DXF/DWG.
Více obecných informací o DXF/DWG také naleznete v tématu Práce se soubory DWG/DXF.
Jsou zde dva možné způsoby, které můžete brát do úvahy. Protože soubor DXF-DWG může obsahovat informace o modelovém a výkresovém prostoru a protože soubory projektu ARCHICADu obsahují modelové pohledy a výkresovou složku, musíte se rozhodnout, které prvky budou spojeny.
•Pokud chcete, aby byla část modelového prostoru souboru DXF-DWG spojena do souboru projektu, vyberte volbu Spojit obsah 3D modelu do aktuálního pohledu. Pokud je modelový prostor spojen, bude vytvořen horní pohled prvků AutoCADu umístěných v modelovém prostoru spojeného souboru DXF-DWG a tyto horní pohledy budou vloženy do zobrazení modelu ARCHICADu jako 2D prvky ARCHICADu.
Více informací naleznete v tématu Dialogové okno Spojit 3D model DXF-DWG.
•Jestliže chcete, aby byl výkresový prostor definovaný v souboru DXF-DWG připojen do výkresové složky souboru projektu, vyberte volbu Připojit 2D kresby do souboru výkresů.
Pokud vyberete další volbu, kliknutím na tlačítko Možnosti připojení nastavíte dvě možnosti importu nastavení překladače DXF-DWG. Následuje dialog Možnosti importu pro prvky 2D kresby. Všimněte si, že toto tlačítko bude dostupné pouze v případě, že spojený soubor DXF-DWG obsahuje informace o výkresovém prostoru.
