A födém paramétereit állítsa be a Födém beállításokban.
Lásd A Födém Eszköz beállításai.
Az új födémek az Alaprajzon vagy a 3D-s ablakban készíthetők.
A födém referenciasíkjához különböző építési módszerek állnak rendelkezésre attól függően, hogy milyen (egyszerű vagy réteges) szerkezetet választ a födémhez.
Lásd Födém referenciasíkja.
Három geometria mód közül választhat az Infótáblán.
•Balról az első ikonnal Poligon alakú födémet készíthet. Hasonlóan a Falakhoz, megjelenik a mozgó paletta, és lehetővé teszi a Födém körvonalának egyenes ill. íves szakaszainak megrajzolását.
•A második és harmadik ikon Téglalap vagy Elforgatott téglalap alakú födém létrehozását teszi lehetővé. A téglalap meghatározása a két átlós sarokpont lehelyezésével történik. A Téglalap alakú Födém mindig ortogonálisan illeszkedik a normál szerkesztőhálóhoz. Az Elforgatott téglalap alakú eljáráshoz elsőként meg kell határoznia az elforgatás vektorát, majd a kurzort merőleges irányban húzva el kell készítenie a födémet.
Réteges födém létrehozása
Mód van arra, hogy egy födémre réteges szerkezetet alkalmazzon, vagy egyedileg meghatározzon.
További részleteket ld.: Réteges szerkezetek és Réteges szerkezet hozzárendelése Falhoz, Tetőhöz, Födémhez vagy héjszerkezethez.
(Ne feledje, hogy a modell Részleges szerkezetmegjelenítés beállításai hatással lesznek a réteges födémekre.)
Lásd Részleges szerkezetmegjelenítés.
Ha a födém réteges szerkezetű, vastagsága a Beállítások > Elemattribútumok > Réteges szerkezetek párbeszédpanelban adható meg, és megegyezik a rétegek vastagságának összegével.

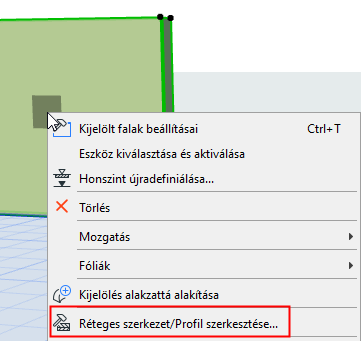

Megjegyzés: A kiválasztott réteges szerkezet szerkesztéséhez nyissa meg a helyi menüjéből a beállításokra vonatkozó opciót:
Réteges födém esetén négy lehetséges referenciasík van: a födém alsó vagy felső része, illetve a födémmag alja vagy teteje.
Lásd még: Födém referenciasíkja.
