Fizikai modell minőségellenőrzése
Bevezetés
Az adott modellezési és geometriai szabálytalanságokra szűrő „Fizikai modell minősége” ellenőrzés segítségével biztosítható, hogy a fizikai modell helyes. A többi modell-ellenőrzési típushoz hasonlóan a (modell-ellenőrzési jelentésben felsorolt) eredmények lehetséges problémákra hívják fel a figyelmet.
Így Ön valószínűleg az igazítási szabályok alkalmazása és a szerkezetelemzési modell létrehozása előtt futtatja le a Fizikai modell minősége ellenőrzést.

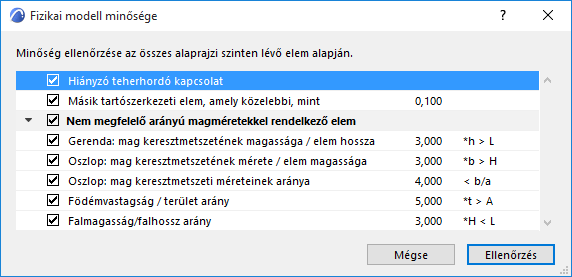

A Fizikai modell minőség-ellenőrzése párbeszédablakban a paraméterekre vonatkozó ellenőrzőlista található. A modell ellenőrizhető az összes vagy csak néhány listázott paraméter szerint. Az egyes paraméterek rövid leírása lentebb látható (lásd: Fizikai modell ellenőrzési paraméterei).
A paraméterek határ-/tűrésértékei beállíthatók, például a modellezési szabványoknak vagy a használt szerkezetelemzési szoftver szabályainak való megfelelés érdekében.
Hogyan működik a fizikai modell minőség-ellenőrzése?
•Az ellenőrzés a fizikai szerkezeti elemekre (és nem az 1D vagy 2D tagokra) összpontosít
•A folyamat szerkezeti funkciótól függetlenül figyelembe veszi a szerkezeti elemeket (egy paraméter kivételével, lásd: Másik tartószerkezeti elem, amely közelebbi, mint:)
•Csak a látható elemek vannak bejelölve
•Kijelölt elemek esetén: csak a kiválasztott elemek vannak bejelölve
Fizikai modell minőség-ellenőrzésének futtatása
A 3D/alaprajz/metszet ablakban:
1.Nyissa meg a Tervezés > Modell ellenőrzése > Fizikai modell minősége lehetőséget
2.A fizikai modell minőség-ellenőrzése a listázott paramétereken alapul (a részleteket lásd: Fizikai modell ellenőrzési paraméterei). Szüntesse meg minden olyan paraméter jelölését, amelyet nem kíván figyelembe venni.
3.Kattintson az Ellenőrzés gombra.
4.Megnyílik a modell-ellenőrzési jelentés az eredményekkel.
