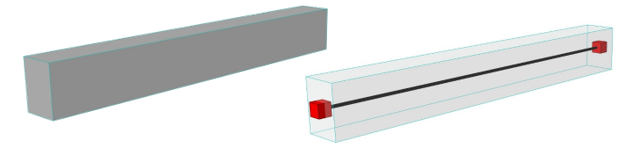

A szerkezetelemzési modellben a gerendák és az oszlopok 1D tagként jelennek meg. Két csomóponttal rendelkeznek (kezdő és záró csomópont), melyeket egy tengelyvonal köt össze.
Alapértelmezés szerint az 1D tag az elem magjának (vagy a tartószerkezeti összetevőnek) súlypontjában jön létre.
Az 1D tag színe itt adható meg: Szerkezetelemzési modell ábrázolása (Beállítások).
Az elemzési tag nem nyúlik túl a fizikai testen, kivéve, ha úgy igazították.
Melyik oszlopok és gerendák lesznek a szerkezetelemzési modell 1D tagjai?
Az oszlopok és a gerendák 1D taggá válnak a szerkezetelemzési modellben, ha teljesítik az alábbi feltételeket:
•Tartószerkezet
•Tartószerkezetet tartalmaz
•A „Szerkezeti tag” jelölőnégyzet be van jelölve az Elembeállításoknál
•Támogatott geometriával rendelkeznek (lásd a lenti táblázatot)
|
Gerenda-oszlop geometria |
Szerkezetelemzési modell tagja? |
|
Egyszerű elem (téglalap, kör) |
IGEN |
|
Összetett profil – rendelkezik tartószerkezettel |
IGEN |
|
Összetett profil - nincs tartószerkezet |
NEM |
|
Többszakaszos és/vagy keskenyedő |
IGEN, a felhasználó által meghatározott helyettesítő profil szerint |
Eszközbeállítások az 1D tagoknál

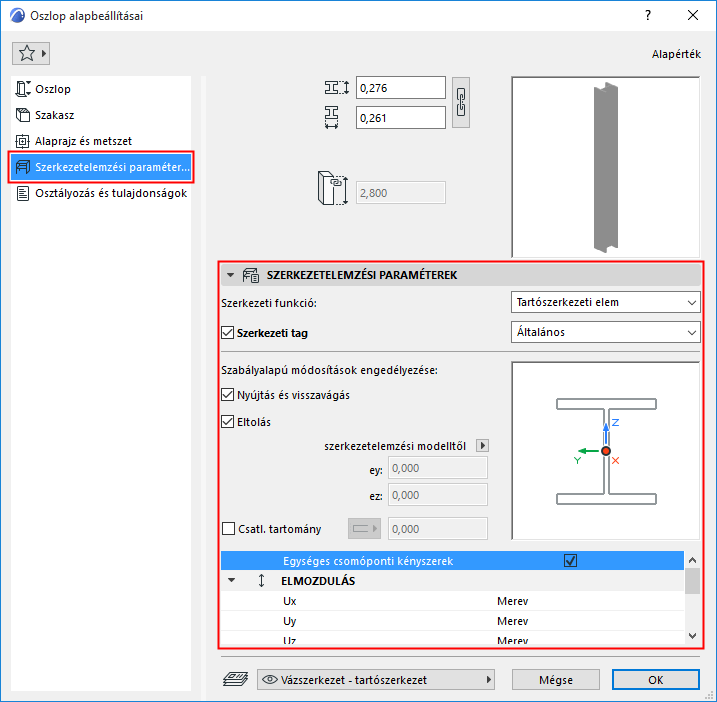

Használja az oszlop vagy gerenda beállításainál található szerkezetelemzési modell panelt.

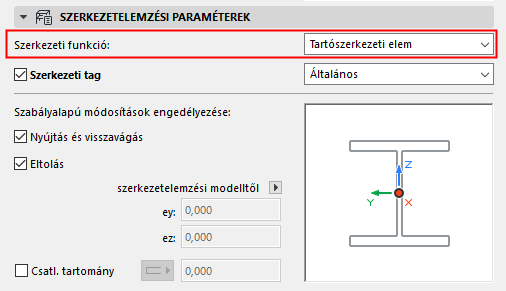

Szerkezeti funkció – Tartószerkezet engedélyezése
A szerkezeti funkciónál válassza a Tartószerkezet lehetőséget.
Ez az Osztályozás és tulajdonságok panelen található Szerkezeti funkció vezérlővel azonos vezérlő (és érték).

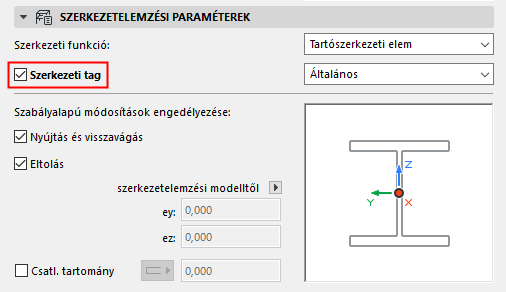

Szerkezeti tag – szerkezetelemzési modellbe foglalás engedélyezése
Alapértelmezés szerint ez a négyzet be van jelölve, vagyis az elem 1D tagként jelenik meg a szerkezetelemzési modellben.
Szüntesse meg a jelölést, ha az elemet NEM kívánja hozzáadni a szerkezetelemzési modellhez.
Megjegyzések:
–Csak akkor elérhető, ha a Szerkezeti funkció beállítása „Tartószerkezet”.
–(Ha az elem réteges szerkezetű vagy profil keresztmetszetű, akkor legalább egy teherhordó réteget/összetevőt kell tartalmaznia ahhoz, hogy bekerüljön a szerkezetelemzési modellbe.)
1D tag – A szerkezeti viselkedés meghatározása
A szerkezeti viselkedés beállításai határozzák meg, hogyan viselkedik a tag a végeselem eljáráson (FEM) alapuló szerkezetelemzési programban, azaz konkrétan milyen típusú erők elviselésére tervezték.

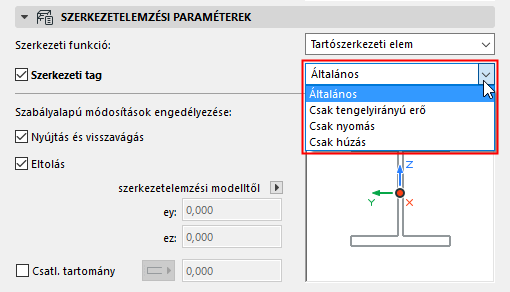

Válasszon beállítást a tag szerkezeti viselkedéséhez:
•Standard (alapértelmezett) – az elem a tengelyirányú és nyíróerők átvitelére is képes.
•Csak tengelyirányú erő
•Csak nyomás
•Csak húzás
Az elérhető meghatározások fixek, nem szabhatók testre.
A szerkezeti viselkedésként választott beállítás nincs hatással a fizikai modellre.
Szabályalapú módosítások engedélyezése – 1D tag
Jelölje be ezeket a jelölőnégyzeteket a vonatkozó igazítási szabályok alkalmazásához, amelyek a Szerkezetelemzési modell generálási szabályai párbeszédablakban adhatók meg.
Alapértelmezés szerint a Nyújtás és visszavágás és Eltolás négyzetek be vannak jelölve: a Generálás szabályai párbeszédablakban megadott Nyújtás és visszavágás beállítások érvényesek erre az 1D tag elemre is.
Ha egy igazítási szabály az „Illesztés” hozzárendezést használja, az csak akkor lesz érvényes erre az elemre, ha mindkét jelölőnégyzet be van jelölve.
Lásd Szerkezetelemzési modell generálási szabályai.
Az 1D tag automatikus igazítási szabályok alól történő kivonásához szüntesse meg a négyzet(ek) kijelölését. Így a vonatkozó igazítási szabályok nem lesznek alkalmazva erre az elemre.
Szükség esetén az elemhez beállítható egyéni eltolás (lásd lent).
Egyéni eltolás
Ha az Eltolás négyzet nincs bejelölve:
Állítson be új külpontosságot az elemhez grafikusan vagy konkrét érték megadásával.
Lásd Külpontosság.
Csatlakozási tartomány
Gerendák és oszlopok esetén: ez a beállítás virtuálisan meghosszabbítja az 1D tag magjának hosszát annak tengelye mentén.
A mag virtuális meghosszabbításának célja, hogy a gerenda vagy az oszlop teherhordó kapcsolatban legyen más elemekkel. Ezzel a művelettel érvényesíthetők olyan igazítási szabályok, amelyek eredményeként a tartószerkezeti elemeknek kapcsolódniuk kell.
A részleteket ld.: Csatlakozási tartomány (mag meghosszabbítása a csatlakozás biztosítása érdekében).
Elmozdulás és elfordulás/csavarodás
