Anyagmegfeleltetés (Exportálás SAF formátumba)

Nyissa meg a Fájl > Együttműködés > SAF > SAF fordítók menüpontot, és válassza az Exportáló fordító lehetőséget.

Az Anyagmegfeleltetés funkcióval az ARCHICAD építőanyagok pontos megfelelőjükre („SAF anyag”) képezhetők le a fogadó szoftverben.

Az ezen a panelen található anyagmegfeleltetési definíciók a következő exportált ARCHICAD szerkezetekre vonatkoznak majd:

•Minden 2D tag

•Téglalap és kör alakú profillal rendelkező 1D tagok

•„Általános” típusként exportált összetett profilok (amelyekhez nem tartozik megfelelő elnevezésű SAF keresztmetszet)

Az összes többi ARCHICAD összetett profil leképezhető név szerint (a Profilmegfeleltetés panelen) a megfelelő SAF keresztmetszetre, amely anyagdefiníciót is tartalmaz. Így az anyagmegfeleltetés ezekre nem vonatkozik.

Anyagmegfeleltetés név szerint

Mindegyik ARCHICAD építőanyag megfeleltethető név szerint egy meghatározott SAF anyagnak.

Lásd ARCHICAD építőanyag megfeleltetése (név szerint).

Anyagmegfeleltetés elemtulajdonság értéke szerint

Az ARCHICAD építőanyagok további pontosításához adott elemtulajdonság is figyelembe vehető (lásd: Elemtulajdonság használata a pontosabb anyagmegfeleltetéshez)

Egyéb építőanyagok

A nem név alapján megfeleltetett építőanyagok az „Egyéb építőanyagoknál” megadott alapértelmezett beállítást használják – ez egy átfogó meghatározás.

ARCHICAD építőanyag megfeleltetése (név szerint)

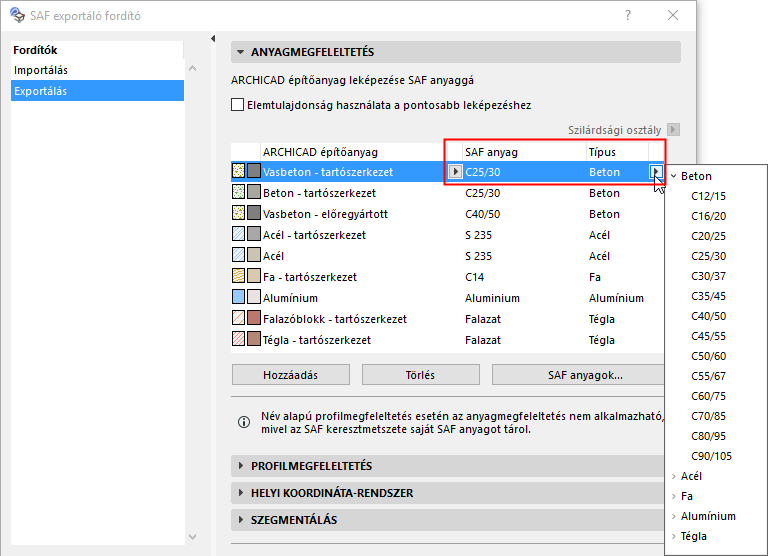

1.A listán szereplő összes ARCHICAD építőanyaghoz válassza ki a vonatkozó SAF anyag meghatározást.

•Az előugró ablakban az elérhető SAF anyagok láthatók a hat előre meghatározott SAF anyagtípus (pl. beton, acél stb.) szerint

•Ha nem találja a keresett anyagot, adjon hozzá további anyagokat az SAF anyagok gomb segítségével.

Lásd Több SAF anyag hozzáadása a leképezési listához (Exportálás SAF-be).

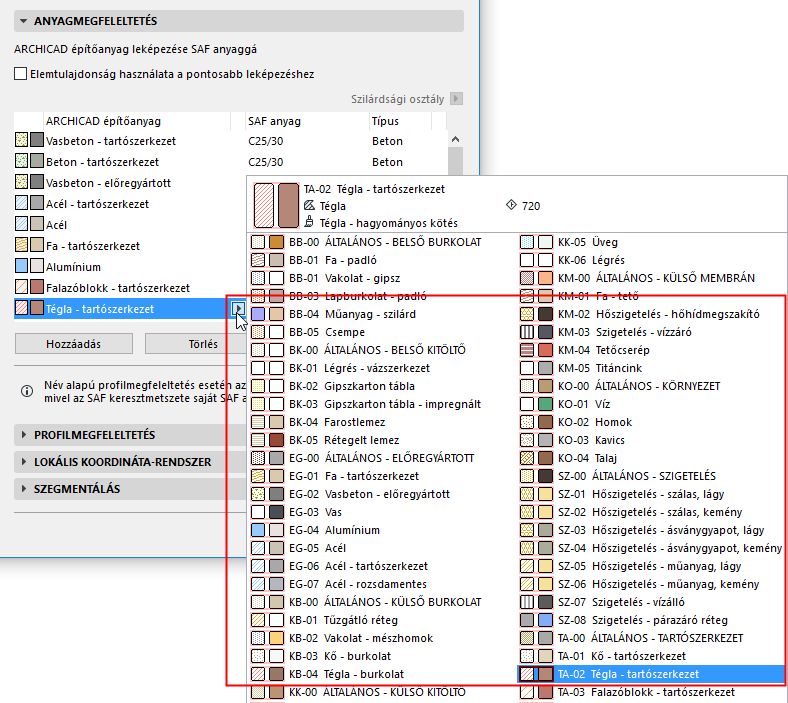

2.További ARCHICAD építőanyagok leképezéséhez kattintson a Hozzáadás lehetőségre. Ezután válasszon az ARCHICAD terv építőanyag-listájáról.
