Profilmegfeleltetés (Exportálás SAF formátumba)
Nyissa meg a Fájl > Együttműködés > SAF > SAF fordítók menüpontot, és válassza az Exportáló fordító lehetőséget.
A Profilmegfeleltetés segítségével az összetett profilt tartalmazó 1D tagok pontos megfelelőjükre képezhetők le („SAF keresztmetszet”) a fogadó szoftverben.
Keresztmetszeti típusok SAF-ben
Az SAF szabvány szerinti négy keresztmetszeti típus a következő:
•Gyártott: Ipari előállítású keresztmetszetek szabványos elnevezéssel.
•Összetett: több gyártott profilra épülő összetett szelvény (pl. két I-szelvény). Példa összetett keresztmetszet megadására: profil = IPE200 és paraméterek = 10mm (profilok közötti távolság).
•Parametrikus: forma és méret (paraméterek) által meghatározott keresztmetszetek.
•Általános: a keresztmetszet bármely általános formájának meghatározására szolgál. Egy vagy több zárt poligonból áll, nyílásokkal együtt.
Összetett profilok leképezése (név szerint)

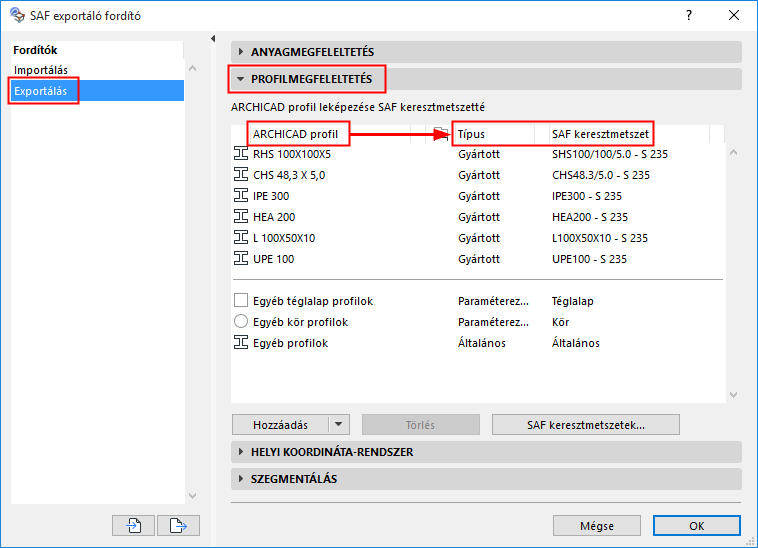

1.Válassza ki minden listázott ARCHICAD profilhoz a megfelelő típust és keresztmetszetet.

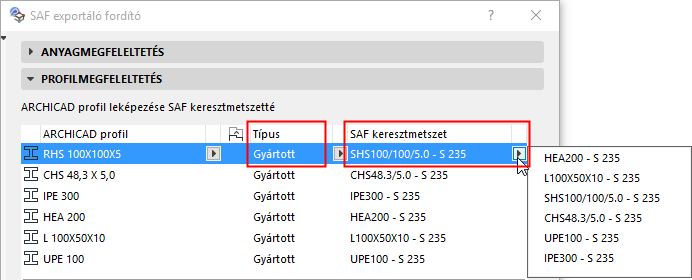

–Az SAF keresztmetszet szűrése a választott típus szerint történik (Gyártott, Parametrikus vagy Összetett).
–Ha nem találja az előugró ablakban a keresett SAF keresztmetszetet, adjon hozzá továbbiakat a listához az SAF keresztmetszetek gomb segítségével. Lásd Több SAF keresztmetszet hozzáadása a leképezési listához (Exportálás SAF-be).
–A név szerint leképezett profiloknál az SAF keresztmetszet tartalmazza az anyagdefiníciót. Így az anyagmegfeleltetés ezekre nem vonatkozik.
–Így az anyagmegfeleltetés ezekre nem vonatkozik.
–Az „Általános” típusba tartozó, valamint az „Egyéb téglalap/kör” parametrikus típusú profilokat a program nem felelteti meg névvel rendelkező SAF keresztmetszetnek. Ezeket újra elkészíti SAF keresztmetszetként a profil poligonja vagy geometriája alapján, az Anyagmegfeleltetés panelen meghatározott anyag használatával.
2.További ARCHICAD profil listához történő hozzáadásához válasszon az alábbi műveletek közül:

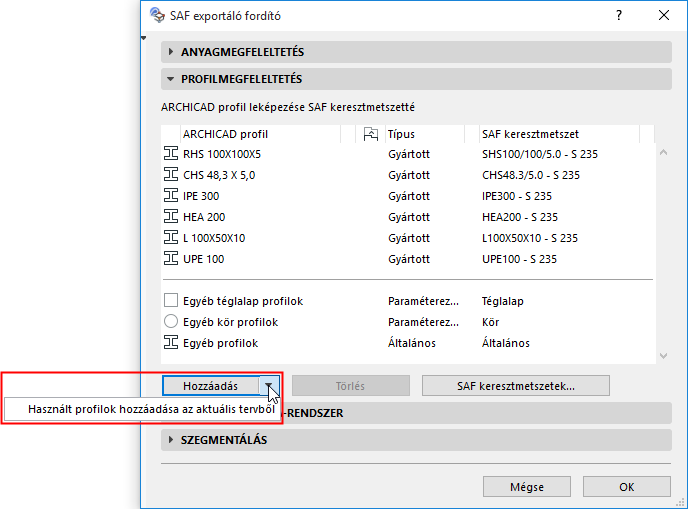

–A Hozzáadás gomb megnyomása után kattintson a Használt profilok hozzáadása az aktuális tervből lehetőségre

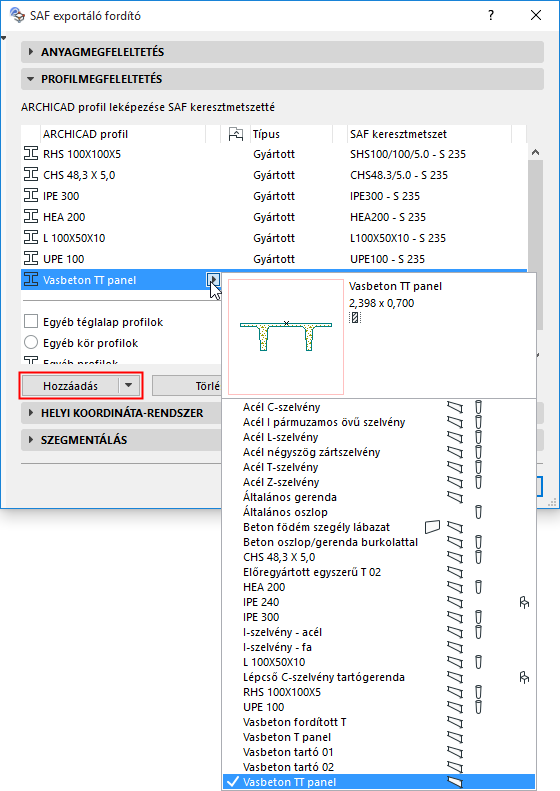

–Kattintson a Hozzáadás lehetőségre, majd válasszon az ARCHICAD terv összetett profiljainak listájáról. (Elérhető profilattribútumok: amelyek rendelkeznek maggal, valamint gerendákkal és oszlopokkal használatosak.)
