Több SAF keresztmetszet hozzáadása a leképezési listához (Exportálás SAF-be)

Az SAF exportáló fordító Profilmegfeleltetés paneljén: az elérhető SAF keresztmetszetek listája kétféleképpen bővíthető.

SAF keresztmetszetek importálása SAF fájlból

Ez az előnyben részesített eljárás, mivel segítségével elkerülhetők a gépelési hibák.

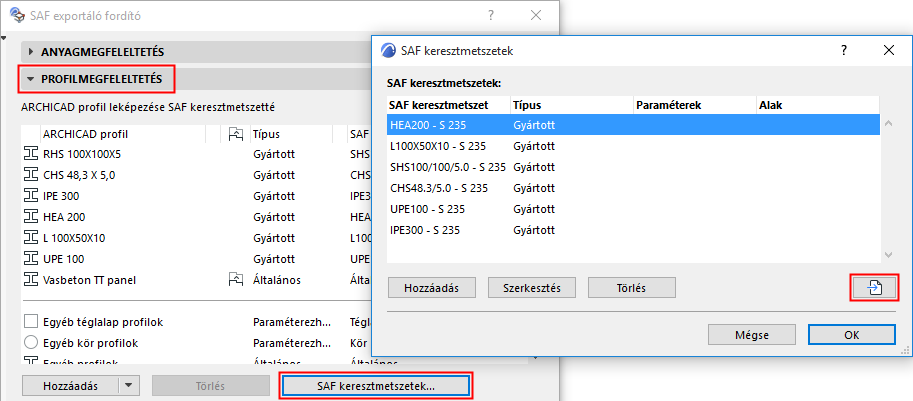

1.Kattintson az SAF keresztmetszetek lehetőségre.

2.Kattintson az Importálás gombra.

3.Keresse meg az erre a célra exportált .xlsx (SAF) fájlt. (Lásd SAF adatfájl készítése és exportálása a szabványos leképezés biztosításához).

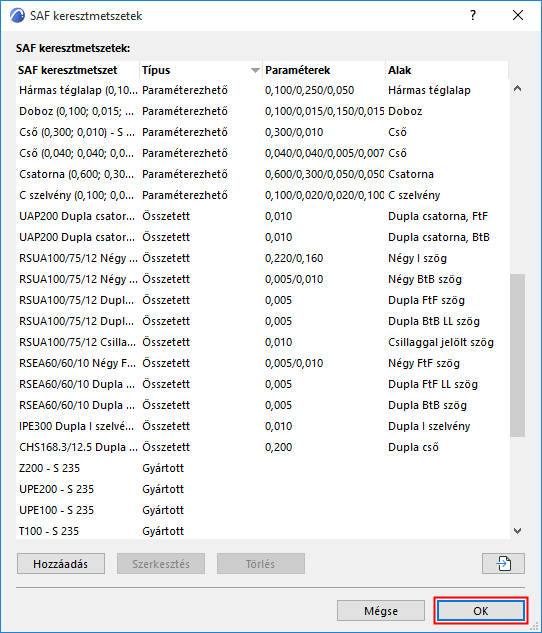

4.A fájlból származó SAF keresztmetszetek (Parametrikus, Gyártott, Összetett típusok) megjelennek a párbeszédablakban, és szükség szerint rendezhetők, kijelölhetők.

Megjegyzés: Az általános típusok és a téglalap/kör parametrikus típusok nem lesznek hozzáadva.

5.Kattintson az OK gombra a fordítóhoz történő hozzáadáshoz.

SAF keresztmetszetek manuális hozzáadása

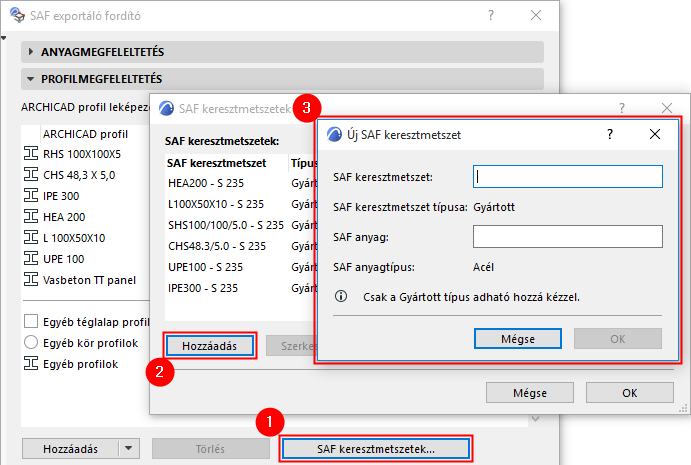

1.Kattintson az SAF keresztmetszetek lehetőségre.

2.Kattintson a Hozzáad gombra.

3.Adja meg az SAF keresztmetszet nevét és anyagtípusát manuálisan.

Megjegyzés: Itt csak a „Gyártott” típusú SAF keresztmetszetek adhatók hozzá, mivel azok szabványos névvel rendelkeznek.

Alapértelmezett megfeleltetés az exportált keresztmetszetek esetén

Csak az összetett profilokat használó 1D tagokat kell megfeleltetni, mivel

•A program automatikusan felismeri és leképezi az összes 2D tag vastagságát. (Anyaguk meghatározása az Anyagmegfeleltetés panel szerint történik.)

•A téglalap és kör alapú (tömör) gerendák és oszlopok kezelése automatikusan az „Egyéb téglalap alakú profilok” és „Egyéb kör alakú profilok” alapértelmezett szabályokkal történik: ezeket a program „Parametrikus - Téglalap” vagy „Parametrikus - Kör” SAF keresztmetszetté konvertálja, tényleges méreteik (magasság/szélesség vagy magátmérő) használatával. (Anyaguk meghatározása az Anyagmegfeleltetés panel szerint történik.)

Megjegyzés: Az üres (csőszerű), téglalap vagy kör alakú profilokat a program "Egyéb profil"-ként kezeli.

•Az „Egyéb profilok” alapértelmezett leképezési szabály érvényes minden egyéb exportált összetett profilra, amelyhez nem tartozik konkrét megfeleltetés. Ennek az alapértelmezett típusa lehet „Általános” vagy „Gyártott”.
