Az ARCHICAD-ben elmenthet vagy publikálhat tervnézetet vagy tervlapot DXF és DWG formátumban. (Nem lehet DWG-t menteni konszignáció, index vagy lista nézetből.)
1.Válassza a Fájl > Mentés mint... parancsot, majd a kívánt fájltípust (DXF vagy DWG).
A publikálási készletek DWG/DXF formátumba mentéséhez szükséges beállításokat lásd: Publikáló funkció.
–Amennyiben a nézetnek csak egy részét szeretné menteni, használja a Kijelölő eszközt a projekt korlátozására. A Mentés mint parancs csak a Kijelölőben lévő részt menti.
–Ha AutoCAD-ben dolgozik, és olyan DWG fájlt nyit meg, amely eredetileg ARCHICAD-ben lett elmentve, figyelmeztető üzenet jelenhet meg. Ennek ellenére folytassa a munkát a mentett DWG-vel az AutoCAD-ben – ez nem okozhat stabilitási gondokat.
2.A Mentés párbeszédpanel Fordító mezőjében felsorolja az alapértelmezett fordítókat, amelyeket az esetek többségében használunk (például az „úgy, ahogy van” kimenethez).

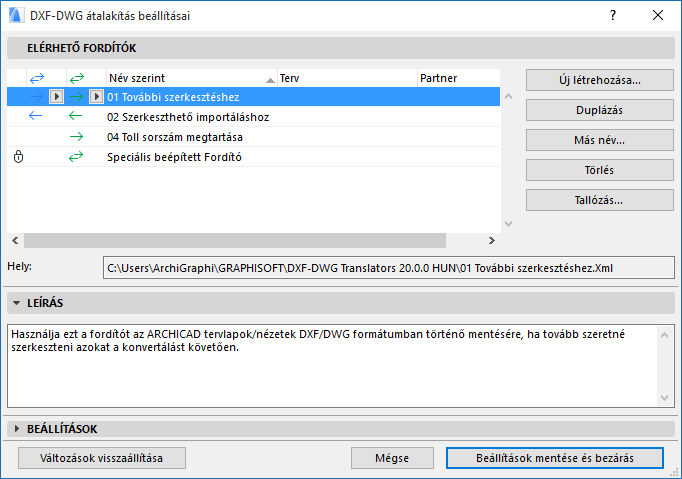

3.Ha nem tudja, melyik fordítót használja, kattintson a Beállítások gombra a DXF-DWG átalakítás beállításai párbeszédpanel megnyitásához. A fent felsorolt alapértelmezett fordítók mellett talál egy rövid ismertetést a Leírás mezőben.
A részleteket lásd: DXF/DWG átalakítás beállításai.
Rajzelemek konverziója
Az egyszerű ARCHICAD-es elemek a megfelelő AutoCAD rajzelemekké alakulnak át:
•Pontok pontokká,
•Vonalak (nyílhegy nélkül) vonalakká,
•Körök körökké,
•Ívek (nyílhegy nélkül) ívekké,
•Ellipszisek ellipszisekké,
•Elliptikus ívek (nyílhegy nélkül) elliptikus ívekké,
•Szövegek többsoros szövegekké,
•Kitöltések kitöltésekké,
Megjegyzés: a falak, oszlopok és könyvtári elemek kitöltései ugyanígy konvertálódnak.
•Képek képekké,
•Méretezések (az összes típus) méretezésekké.
Megjegyzés: Az ARCHICAD és az AutoCAD méretezéseit különböző ábrázolási szempontok szerint kell beállítani, így a méretezések gyakran másképpen jelennek meg. A leginkább látható különbség a méretszámoknak a méretvonalhoz viszonyított elhelyezési lehetőségeinél jelenik meg.
A nyílhegyek ezeket az elemeket (vonalakat és íveket) „összetett elemekké” alakítják.
Összetett elemek: rajzi részleteik egynél több AutoCAD rajzi elemből állnak. Ha nem választja ki az „Összetett ArchiCAD elemek szétbontása” lehetőséget, akkor ezek mindegyike egy blokkot alkot, és egy példány kerül a rajzi elembe.
•Falak: a falak WALL_<n> nevű blokkokba konvertálódnak, ahol az n a falelem mutatószáma. A blokk látható kontúrvonalakat, kitöltéseket (lásd a poligon kitöltések megjegyzéseit), ablakokra és ajtókra és egy csatolt címkére vonatkozó blokkhivatkozásokat tartalmaz. Az ablak és ajtó hivatkozásokat a nyílásméretezésére vonatkozó blokkhivatkozások és esetenként címkehivatkozások kísérhetik.
Megjegyzés: íves falak kontúrjai nem ívek, hanem egyenes szakaszokból álló sokszögvonalak.
•Oszlopok: az oszlopok COLUMN_<n> (OSZLOP_<n>) nevű blokkokba konvertálódnak, ahol az n az oszlopelem mutatószáma. A blokk a látható kontúrvonalakat, a kitöltéseket (lásd a poligon kitöltések megjegyzéseit), és a csatolt címkére vonatkozó blokkhivatkozásokat tartalmazza.
•Ablakok: az ablakok WINDOW_<n> (ABLAK_<n>) nevű blokkokba konvertálódnak, ahol az n az ablak mutatószáma.
•Ajtók: az ajtók DOOR_<n> (AJTÓ_<n>) nevű blokkokba konvertálódnak, ahol az n az ajtó mutatószáma.
•Tárgyak: a tárgyak OBJECT_<n> (TÁRGY_<n>) nevű blokkokba konvertálódnak, ahol az n a tárgy mutatószáma.
•Fényforrások: a fényforrások LIGHT_<n> (FÉNYFORRÁS_<n>) nevű blokkokba konvertálódnak, ahol az n a fényforrás mutatószáma.
Megjegyzés: ablakok, ajtók, tárgyak és fényforrások esetén: ha a könyvtári elemnek nincs 2D leírása, legfeljebb 8 nézete lehet a „Egységes tollbeállításoktól ”, „Jel vonaltípusoktól” és a lehetséges tükrözött állapottól függően. Tehát az ilyen könyvtári elemről legfeljebb 8 blokkot exportálhatunk. Másoknak (2D leírással rendelkezők) tetszőleges számú különböző nézete lehet, és pontosan annyi blokkjuk lesz, amennyi nézetük az exportált alaprajzon megjelenik.
Mivel egynél több példányra is vonatkozhat ugyanaz a részlet blokk, a csatolt címkéket nem lehet elhelyezni ezekben a blokkokban – követik a blokkhivatkozásokat.
•Födémek: a födémek SLAB_<n> (FÖDÉM_<n>) nevű blokkokba konvertálódnak, ahol az n a födém mutatószáma. A blokk a kontúr és az áttörések poligonjait, valamint a csatolt címkére vonatkozó blokkhivatkozást tartalmazza.
•Tetők: a tetők ROOF_<n> (TETŐ_<n>) nevű blokkokba konvertálódnak, ahol az n a tető mutatószáma. A blokk a kontúr és az áttörések poligonjait, valamint a csatolt címkére vonatkozó blokkhivatkozást tartalmazza.
•Gerendák: a gerendák BEAM_<n> (GERENDA_<n>) nevű blokkokba konvertálódnak, ahol az n a gerenda mutatószáma. A blokk a kontúr és az áttörések poligonjait, valamint a csatolt címkére vonatkozó blokkhivatkozást tartalmazza.
•Felülethálók: a felülethálók MESH_<n> (FELÜLETHÁLÓ_<n>) nevű blokkokba konvertálódnak, ahol az n a felületháló mutatószáma. A blokk a kontúr és az áttörések poligonjait, a felületháló szintvonalait, valamint a csatolt címkére vonatkozó blokkhivatkozást tartalmazza.
•Helyiségek: a helyiségek ZONE_<n> (HELYISÉG_<n>) nevű blokkokba konvertálódnak, ahol az n a helyiség mutatószáma. A blokk a tömör előtér kitöltést, a helyiségpecsétet és a csatolt címkére vonatkozó blokkhivatkozást tartalmazza.
Megjegyzés: mivel az alapértelmezett helyiségkitöltések színei világos pasztellszínek, és az AutoCAD színkészlete nem tartalmazza ezek megfelelőit, a színek RGB színkódjait a világosszürke különböző árnyalataihoz igazítja. Tetszés szerint választhat telített színeket (pl. piros vagy sárga) a helyiségkitöltések, és kéket vagy feketét a helyiségpecsét színéül.
•Kamerák és a kamera készletek nem exportálhatók.
Az SHX betűk használata a konverziós művelet során
A DXF-DWG Kiegészítő adottnak veszi, hogy elérhetők az AutoCAD betűtípusok, köztük az SHX betűk is. A Kiegészítő egy üzenetet jelenít meg, mely ezeket a betűket kéri a konverzió végrehajtása során.
Ha ezek a betűk nem állnak rendelkezésre, problémák adódhatnak a szövegformázásnál (pl. nem megfelelő sortörések). Javasoljuk, hogy szerezze be egy AutoCAD-felhasználótól az AutoCAD csomag tartalmát képező SHX betűfájlokat. (Annak ellenére, hogy ezek a betűk szabadalmi okokból nem szállíthatók az ARCHICAD-del, az AutoCAD felhasználók számára megengedett, sőt, támogatott ezek terjesztése.) Az AutoCAD csomag az SHX betűk TrueType verzióját is tartalmazza.
Ha megkapta a betűket, egy külön mappában tárolja azokat. Amikor a Kiegészítő SHX betűt kér, ebből a gyűjteményből válassza ki. Ha a kért betűt nem találja, választhat egy másikat is. (Ebben az esetben a konverziók eredményei eltérhetnek.) Ha megmutatta a mappát a Kiegészítőnek, ettől kezdve a program automatikusan ebben a mappában fogja keresni (de újonnan létrehozott almappákban nem) a szükséges SHX betűfájlokat.
Megjegyzés a TrueType betűkhöz: Az ARCHICAD-ben mind Windows, mind Mac rendszeren problémamentesen használhatja a TrueType betűket. (Mac-felhasználóknak a rendszermeghajtó Könyvtár/Betű mappájába kell bemásolni a TrueType betűfájlokat.)
Megjegyzés a Betűkhöz és Alakzatokhoz: Az AutoCAD az SHX fájlokat nemcsak betűkként, hanem más célokra is használja. Az összetett vonaltípusok alakzatokat illesztenek a mintáikba. Az alakzatokat egyszerű szimbólumokként lehet a rajzokhoz rendelni. Problémákat okozhat, ha ilyen típusú SHX fájlt választ ki valamely betű helyett – így, ha a Kiegészítő az SHX fájl helyzetének meghatározását kéri, használja a „Hagyd ki” parancsot, ha nem biztos abban, hogy a talált SHX fájl megfelelő típusú. A kért fájlnév segítséget nyújt annak eldöntésében, hogy melyik típusra van szükség – betűre vagy alakzatra.
