Функция Сопоставления Моделей применяется для 3D-видов двух различных моделей или двух версий одной и той же модели.
Для точной настройки 3D-видов воспользуйтесь диалогом Выбора Видов.
Выбор видов может иметь большое значение, поскольку статус изменения элементов учитывается в видах.
•Элемент может отображаться в одном виде, но не в обоих (например, в результате применения Фильтра Реконструкции или Неполного Показа Конструкций).
•Пересекающиеся элементы могут считаться измененными в одном виде и не измененными в другом - в зависимости от применяемых Комбинаций Слоев.
1.Воспользуйтесь командой Конструирование > Сопоставление Моделей, чтобы выбрать две версии моделей, как это было описано выше.

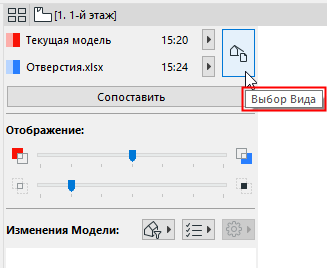

2.В панели Сопоставления Моделей нажмите кнопку Выбора Вида.
3.В результате будет открыт диалог Выбора Вида, содержащий объединенные Карты Видов обоих выбранных проектов.
4.Выберите вид и проверьте в находящейся ниже панели Свойства Вида.

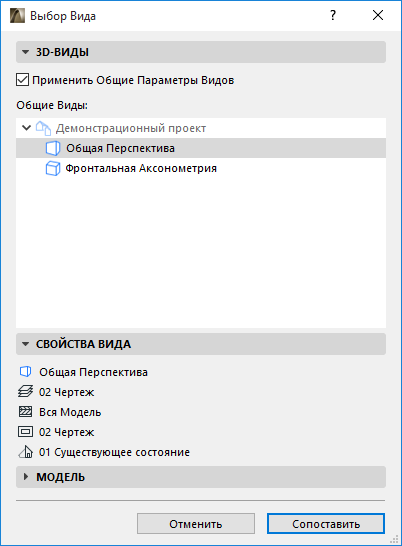

Чтобы сопоставить общий для обеих моделей 3D-вид:
Выберите вид и нажмите кнопку Сопоставить.

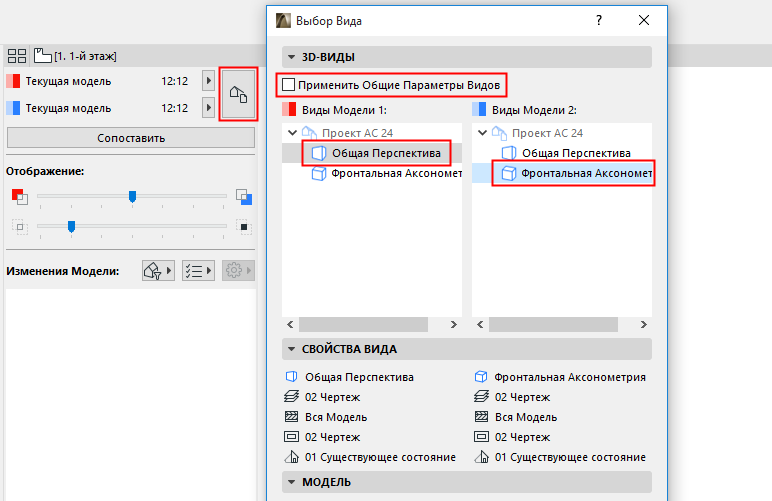

Для сопоставления двух различных 3D-видов:
1.Деактивируйте маркер “Применить Общие Параметры Видов”.
2.3D-виды каждой версии модели будут отображены рядом друг с другом.
3.Проверьте Свойства обоих Видов в находящейся ниже панели.
4.Выберите 3D-вид для каждой модели и нажмите кнопку Сопоставить.
Выбор типа модели для Сопоставления
В панели Модель выберите Физическую или Аналитическую Модель.
