MEP兼容的圖庫部件（具有用於風管，水管和電纜系統的智能連接）可在MEP圖庫和常規ARCHICAD圖庫中找到。這兩種圖庫都會自動加載為預設的ARCHICAD樣板的一部份
MEP元素的“工具設定”類似於ARCHICAD的物件設定。
參見MEP-兼容的圖庫部件。
使用“在樓層上顯示”設定（“平面圖和剖面圖”面板）。
所有MEP元素的預設選項是“所有相關樓層”。
•直線分段在相交的樓層上顯示為剪切。
•與樓層相交的其他（非直線）MEP元素沒有剪切顯示—它們在同一個樓層或另一個樓層上顯示。

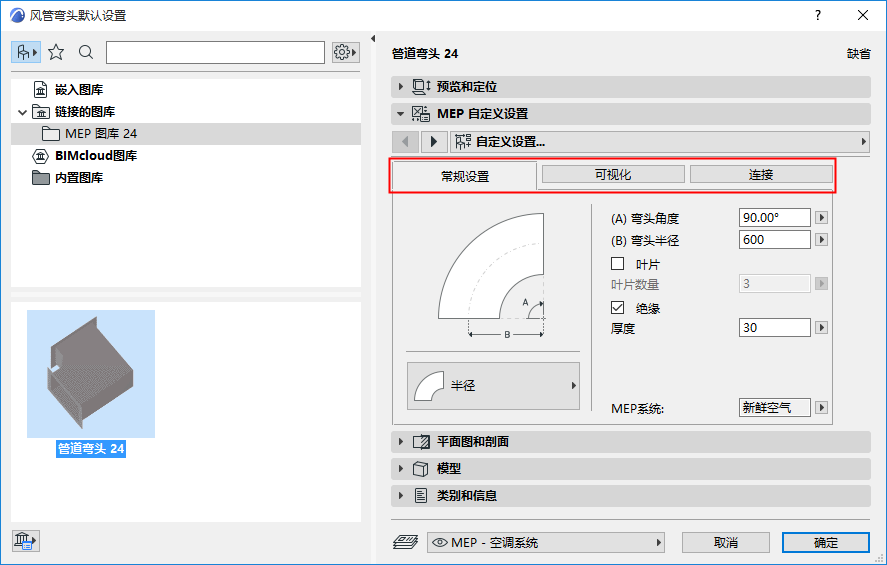

根據物件，該面板具有兩個或三個選項卡頁面：“常規”，“視覺化”和“連接設定”。
輸入MEP物件的基本的幾何形狀（如風管的長度）。
彎曲半徑
對於彎曲類元素。佈設時，可選擇使用該預設值（同於元素設定），或者使用在佈設彈出式小面板中選擇的、為預定義橫截面定義的半徑。 (參見佈設中的 彎曲半徑 。）
對於一些MEP物件，一些可用的閾值範圍取決於其它數值。

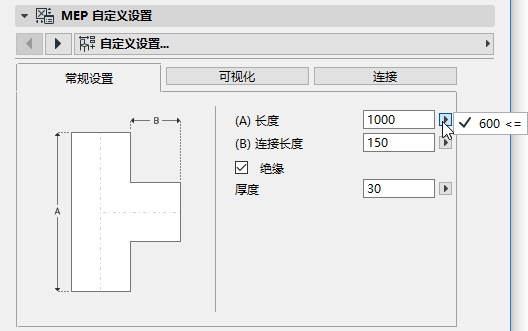

例如，T型風管的長度（在常規設定標籤頁中設定）不能小於從頭份離出來的T型分管的寬度（在連接標籤頁設定）。
絕緣
如果你希望元素外表面包含絕緣層請勾選這個選框。然後在下面的欄目中輸入絕緣層的 厚度 。
MEP系統

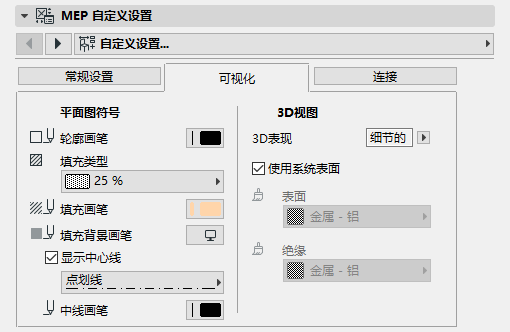

使用視覺化標籤頁配置這些元素在２D（平面圖）和３D視圖顯示的自定義參數。用於２D符號的參數在左側， 用於３D視圖的參數在右側，
通常如果你要覆蓋 分配給這個元素的MEP屬性，你需要使用這些控制。
如果您在此處調整了表面定義，則應用於此MEP元素的MEP系統定義將更改為“未定義”。
要還原到MEP系統中定義的表面，請執行以下操作：
1。轉到MEP系統控制項（在“常規”或“連接”選項卡上）：當前為“未定義”。
2。選擇一個特定的MEP系統
3。返回到“視覺化”選項卡頁面
4。點擊 使用系統表面 勾選框。
使用這個標籤頁定義每一個元素連接端口的參數。
物件上的連接端口數量有所不同：風管支管只有一個連接端口，但是Y型風管有三個。

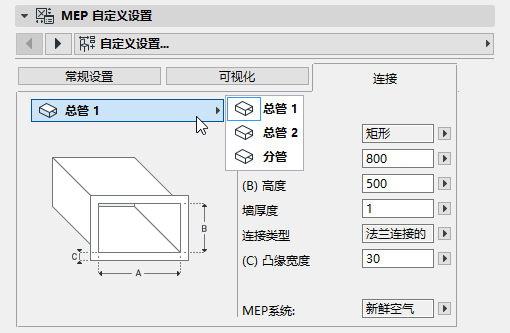

使用彈出列表切換連接，分別編輯它們。在這個圖片中，我們從Y型風管連接標籤頁的彈出列表中選擇了”分管“連接。
注意在預覽與定位標籤頁中的２D符號物件預覽給出了你所編輯連接的反饋（三角形）：在這種情況下，Y型風管的分管。
墻厚度
這是MEP元素墻的厚度。
連接類型
選擇應用的連接類型。比如一個風管元素連接可以是簡單連接或是法蘭連接。如果你選擇了法蘭連接，在下面欄目中輸入它的寬度值。
MEP系統
