Definições de Escada: Geometria e Posicionamento
Use este painel da página principal das Definições de Escada para estabelecer a geometria essencial da Escada.

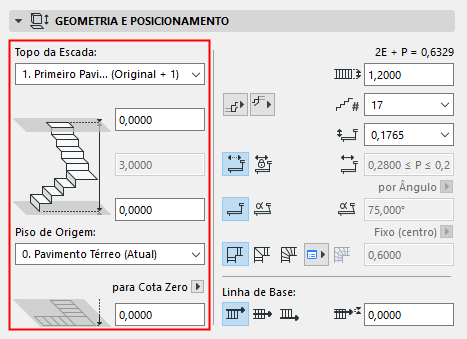

•Use este controle para vincular a Escada a um Piso particular.
Se você modificar as posições e alturas dos Pisos em seus projetos, as alturas de qualquer Escada vinculada seguirão automaticamente, desde que a mudança ainda permita que a Escada siga suas Regras e Padrões. Se houver um conflito, você será solicitado a resolvê-lo.
Consulte Escadas Vinculadas ao Topo e com Altura do Piso Alterada.
•Afastamento: Opcionalmente desloca o topo da Escada para o topo do piso vinculado (a altura da Escada muda em função do deslocamento). Este valor de afastamento pode ser positivo, negativo ou zero.
O campo de afastamento não estará disponível se a Escada não tiver vinculada ao topo.
•Não Vinculado: Escolha essa opção para torná-la uma Escada de altura fixa em vez de vinculada ao topo.
•Flexível: Esta opção só está disponível antes de iniciar a construção da Escada (não está disponível para uma Escada existente). A Escada não está vinculada, e a altura da Escada não está definida; Dependerá da sua entrada.
Use esta opção, por exemplo, se você estiver criando uma Escada usando uma altura fixa de Espelho, mas o número de Espelhos será determinado quando você terminar com a entrada.
Altura da Escada
O valor é afetado pelos afastamentos superior e inferior, se houver.
Para uma Escada vinculada ao topo, este campo não é editável.
Afastamento da Base
Distância da Base da Escada em qualquer direção.
Piso de Origem
Selecione uma das seguintes definições de Piso de Origem. A base da Escada (onde está a linha de referência da Escada) está fisicamente ligada ao Piso de Origem. Se você, posteriormente, modificar a posição do Piso de Origem (por exemplo, redefinir o nível do piso), a Escada irá mudar a sua posição (respeitando o afastamento definido, se houver).
•Piso Atual: Piso de Origem é o piso atual, onde a Escada é colocada.
•Clique em Selecionar Piso para trazer a lista completa de pisos no projeto, se estes não forem todos mostrados na lista.
•Opcionalmente, defina um afastamento da base da Escada para o seu Piso Original.
Se você apagar o Piso de Origem da Escada, a Escada será apagada, juntamente com todos os outros elementos localizados no piso.
Se você alterar a elevação de uma escada de forma que a sua linha de referência seja movido para um piso diferente, você pode optar por efetuar a alteração do Piso de Origem para corresponder à nova localização do elemento.
Consulte Definir Piso de Origem por Elevação.
Elevação da Base [em relação ao Nível de Referência]: Calcula a elevação atual da linha de base da Escada, medida a partir do Nível de Referência (como padrão, este Nível de Referência é o Projeto Zero). Clique na seta pop-up para alterar o Nível de Referência, se necessário.
Nota: os níveis de referência são definidos em Opções > Preferências do Projeto > Níveis de Referência.
Para informações gerais sobre o nível, consulte Preferências de Níveis de Referência.
Controles da Geometria da Escada

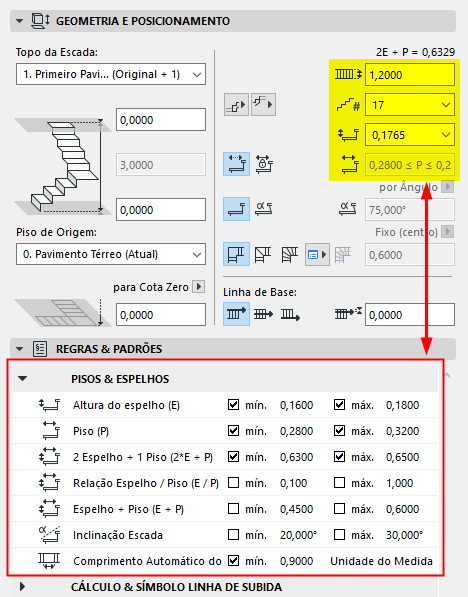

Use esses campos para definir a geometria essencial do Espelho/Piso (cada definição é descrita abaixo). Os valores disponíveis estão ligados ao intervalo, se houver, na seção Pisos & Espelhos do painel Regras e Padrões abaixo.
As Definições do Piso/Espelho da Escada dependem dos intervalos definidos nas Regras & Padrões
Largura da escada
Introduza um valor para a largura da Escada.
Número de espelhos
Escolha um valor na lista suspensa. Os valores disponíveis dependem dos intervalos que você definiu no painel Regras e Padrões, abaixo, e no ajuste da Altura do Espelho.
Nota: Se a Escada for colocada com a Altura da Escada Flexível, o controle da Altura do Espelho ficará acinzentado.
Escolha um valor na lista suspensa. Os valores disponíveis dependem dos intervalos que você definiu no painel Regras e Padrões, abaixo, e no número de Espelhos.
Nota: Na versão americana do ARCHICAD, “Passos” são conhecidos como “Runs”.

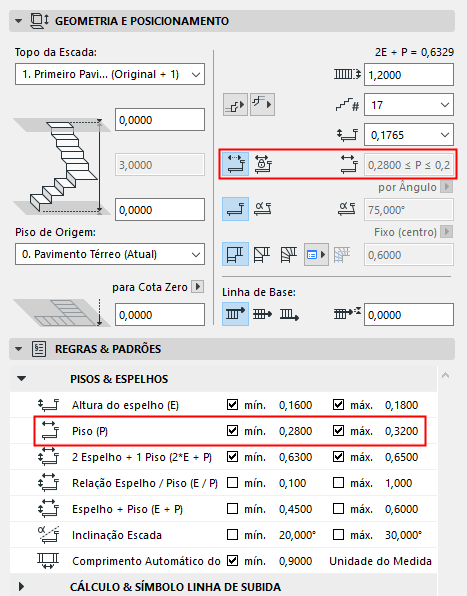

Escolha entre Flexível ou Fixa.
•Flexível: o valor do Piso será definido automaticamente pelo ARCHICAD, com base na geometria de entrada, e dentro do intervalo (se houver) definido para o Piso no painel Regras e Padrões.
•Fixo: Digite um valor fixo para o Piso aqui, dentro do intervalo (se houver) definido para o Piso no painel Regras & Padrões.

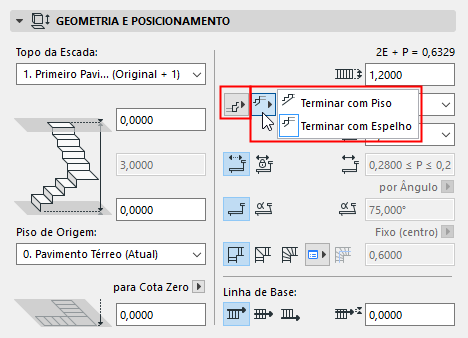

Iniciar/Finalizar Escada com Piso ou Espelho
Use os controles pop-up para definir como começar e terminar a Escada: com um Piso ou um Espelho.
Você também pode mudar essa preferência a qualquer momento em uma Escada colocada.

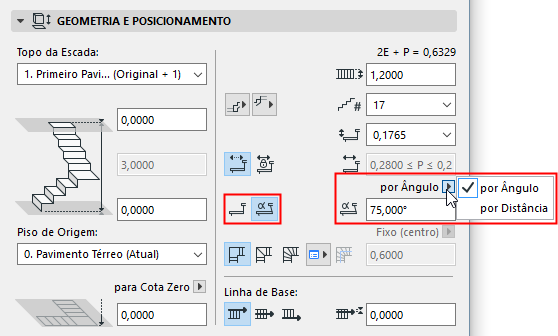

Geometria do Espelho: Reto ou Inclinado
Escolha entre Reto ou Angulado para o Espelho.
Para angular: Defina o valor do ângulo no campo à direita, seja com um grau de ângulo (do Espelho Inclinado, em relação ao plano horizontal) ou pela Distância (que a Base do Espelho é recuada e relação ao topo do Espelho).

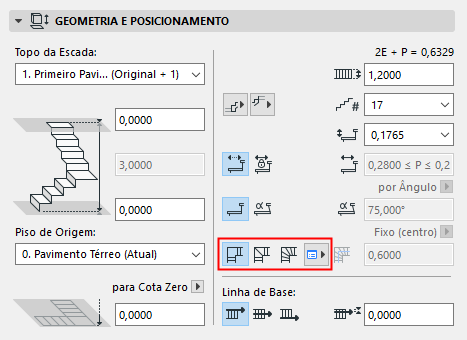

Tipo de Giro
Escolha um tipo de Giro para a Escada e, em seguida, clique no pop-up à direita para definir suas opções específicas de geometria.
•Patamar Automático
•Ingrauxido com Passos Iguais
•Ingrauxido com Ângulos Iguais
Para mais detalhes, consulte Tipos de Giro da Escada.
A posição da Linha de Subida da Escada é calculada automaticamente e normalmente está no centro: seu afastamento é a metade do valor da Largura da escada. Isto é a Linha de Subida Calculada .
Nota: Para mostrar/esconder a Linha de Subida Calculada, use Visualização > Opções de Visualização na Tela > Linha de Subida da Escada Calculada.
Para uma Escada Ingrauxido com Passos Iguais, você tem a opção adicional de afastar a Linha de Subida Calculada:

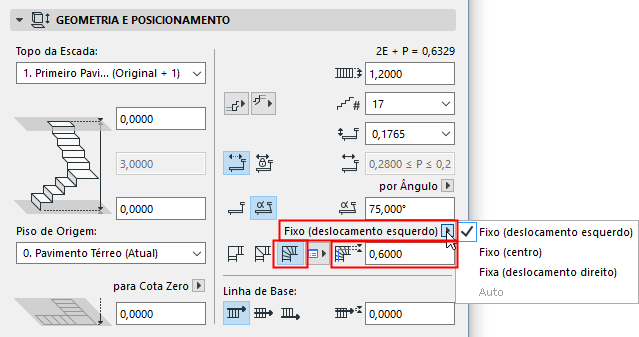

Afastamento Linha de Subida no Giro (Ingrauxido com Passos Iguais)
Use o pop-up para especificar um afastamento para a Linha de Subida Calculada a partir da borda direita ou esquerda do piso, no Giro da Escada. Este afastamento afetará a geometria do Piso.
Este controle é editável somente se o giro estiver definido como “Ingrauxido com Passos Iguais”.
O limite do afastamento da Linha de Subida é definida pelas Regras & Padrões para o cálculo da Linha de Subida.
Nota: Se você definir um intervalo para o afastamento da Linha de Subida (no painel Regras e Padrões abaixo), então a largura da Escada deverá ser maior ou igual a duas vezes esse afastamento.

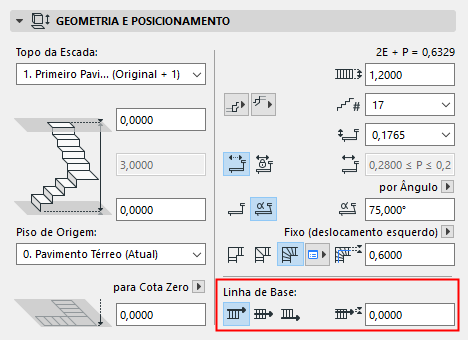

Defina a posição da Linha de Base da Escada (Linha de Referência) e um afastamento opcional.
A Linha de Base serve como base para o Piso de Origem da Escada e como referência para a edição da geometria da Escada.
Para mostrar/esconder a Linha de Base da Escada na Planta, para facilitar a edição, ative a opção Visualização > Opções de Visualização na Tela > Linhas de Bases da Escada.
Consulte Também Editar Linha de Base da Escada.
