Edição Gráfica do Esquema da Escada
As seguintes funções permitem que você ajuste a geometria geral da Escada na Planta, sem ter que usar o modo de Edição.
Reorganizar Degraus

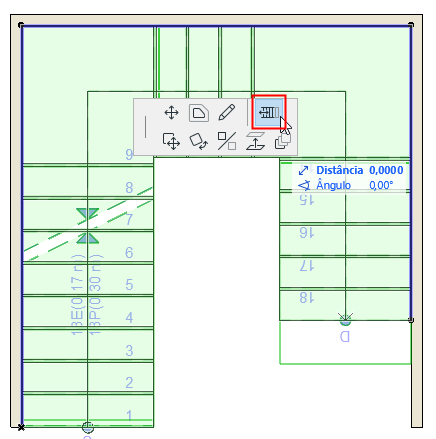

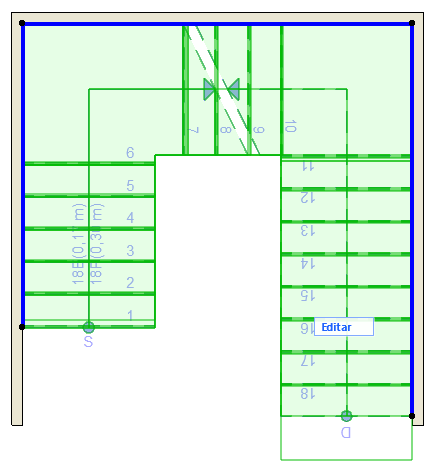

Use este comando da paleta de contexto para reorganizar graficamente a simetria de uma escada em forma de U:
Editar Linha de Base da Escada
A Linha de Base da Escada é criada durante a entrada. Use as Definições da Escada ou Caixa de Informações para definir a Posição da Linha de Base e qualquer afastamento (antes ou depois da entrada).
Consulte Também Linha de Base da Escada.

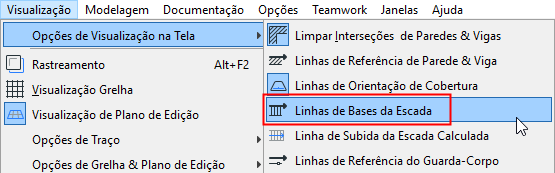

Para mostrar/esconder a Linha de Base da Escada na Planta, ative a opção Visualização > Opções de Visualização na Tela > Linhas de Bases da Escada.
Você pode editar a Linha de Base da Escada em qualquer janela (independentemente do Modo de Edição).
Use a marca de destaque de pré-seleção para você se certificar de que está selecionando a Linha de Base (não as Bordas).

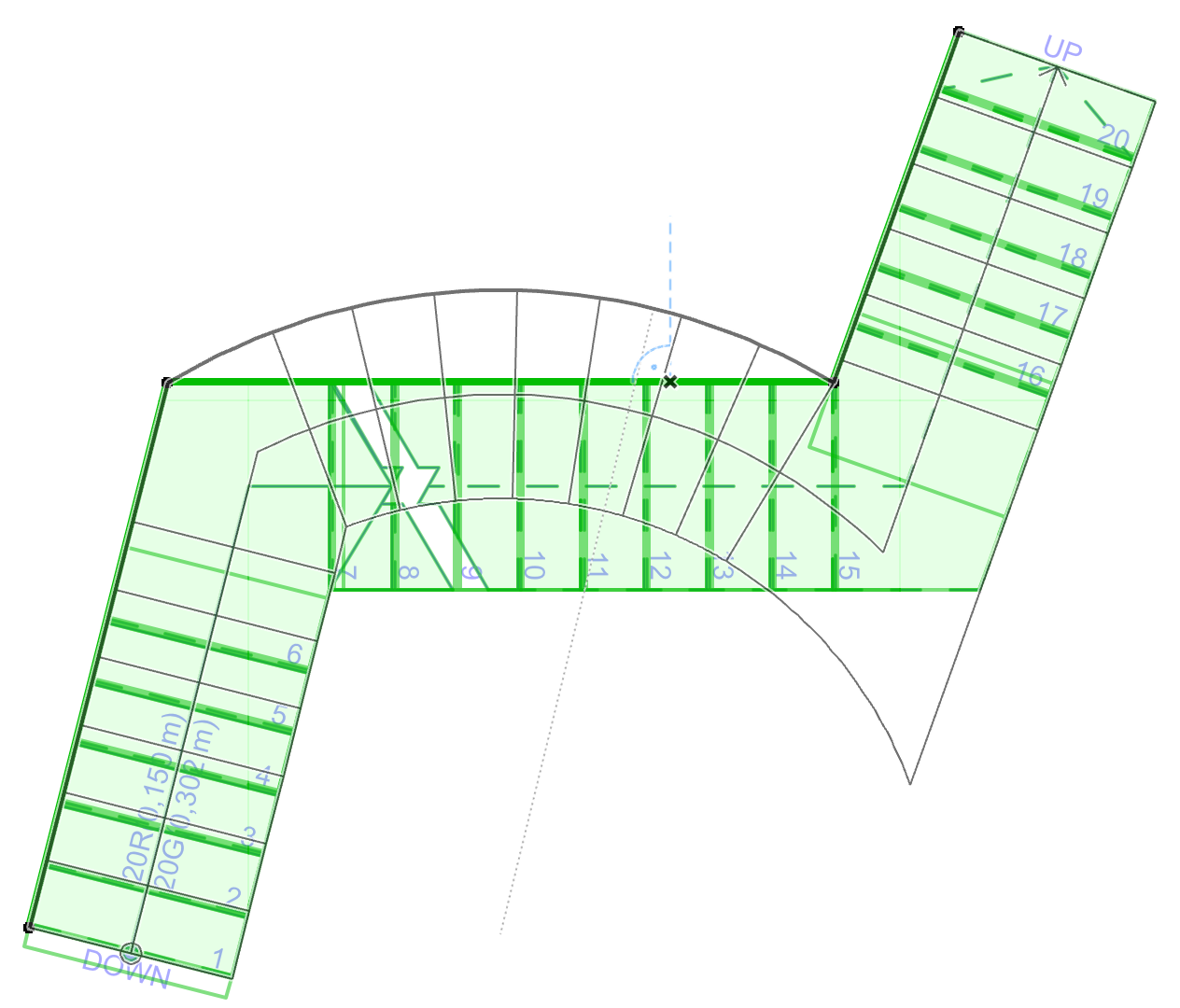

A edição da Linha de Base muda a geometria geral da Escada, incluindo a Linha de Subida.

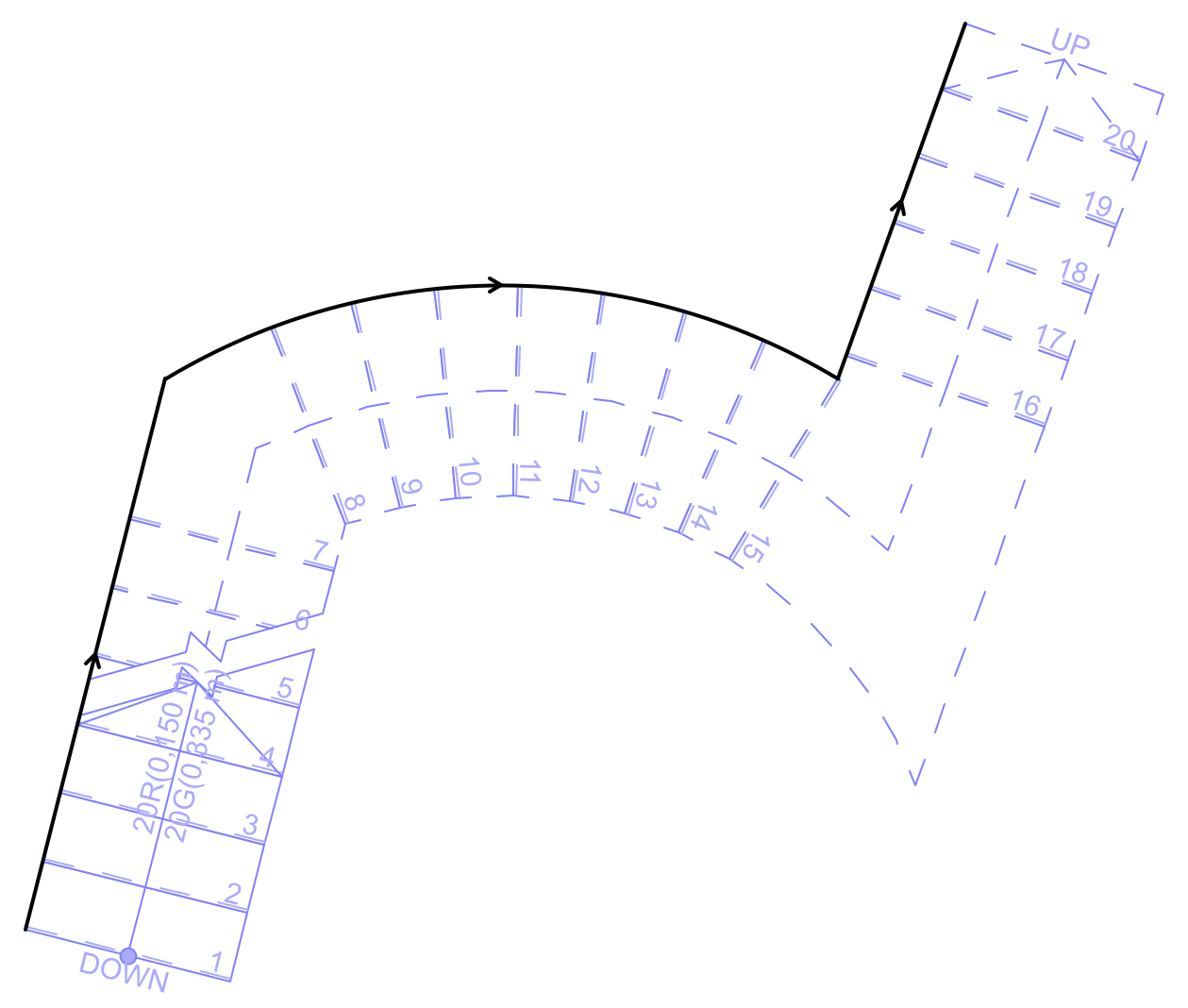

A Linha de Subida segue a Edição da Linha de Base
Continuar Escada
Para continuar uma Linha de Base da Escada (no modo de Edição ou em uma vista do modelo), use o comando Continuar Escada a partir da Linha de Base selecionada da paleta de contexto.
Editar o Contorno da Escada
Selecione qualquer parte do Contorno para realça-lo.
Você pode editar o Contorno da Escada em qualquer janela (independentemente do Modo de Edição).

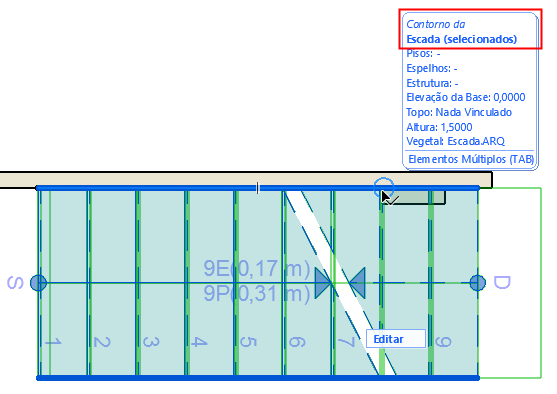

Use o botão GUIA e o destaque de pré-seleção para se certificar de selecionar o Contorno, e não a Linha de Base.

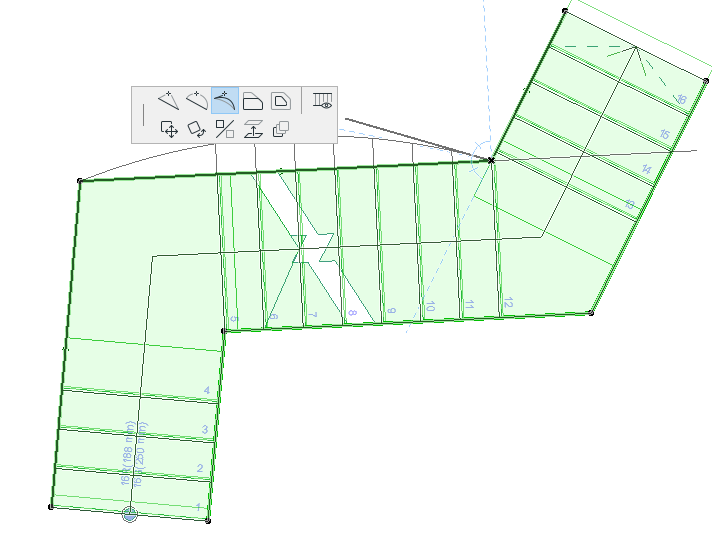

Edite o Contorno da Escada graficamente, usando os mesmos comandos da paleta de contexto como ao editar uma Trama.
A edição do contorno altera a forma externa da Escada, mas a Linha de Subida e a Linha de Base permanecem colocadas.

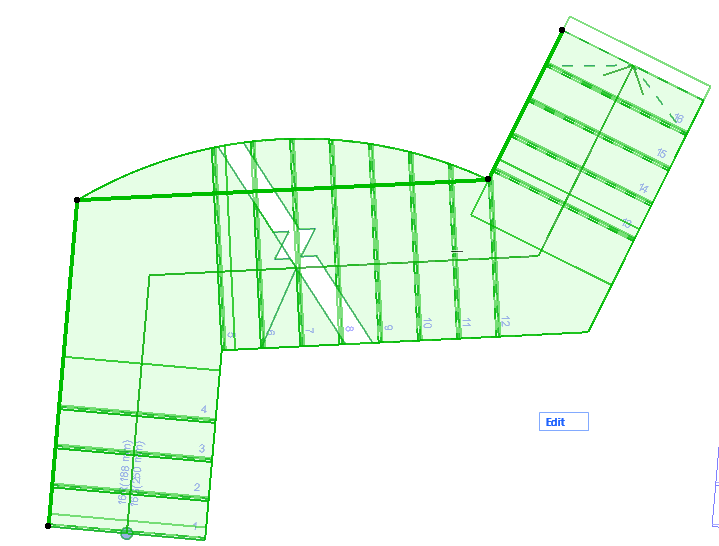

Edição do Contorno da Escada (a Linha de Subida não foi afetada)
Mostrar/Esconder Contorno do Segmento na Planta

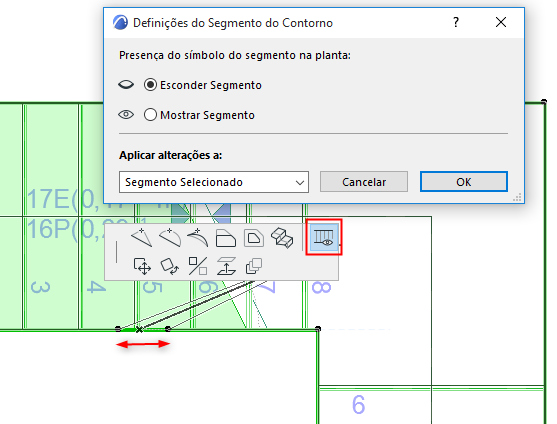

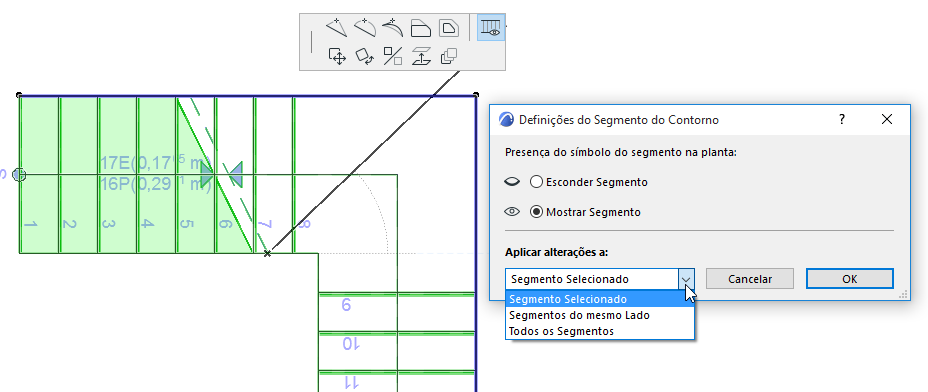

Para qualquer segmento da Escada selecionada, use o comando Definições do Segmento do Contorno da paleta de contexto para abrir esta caixa de diálogo.
Esta opção mostra ou esconde o segmento selecionado (aplica a todos ou aos outros segmentos da Escada) conforme necessário.

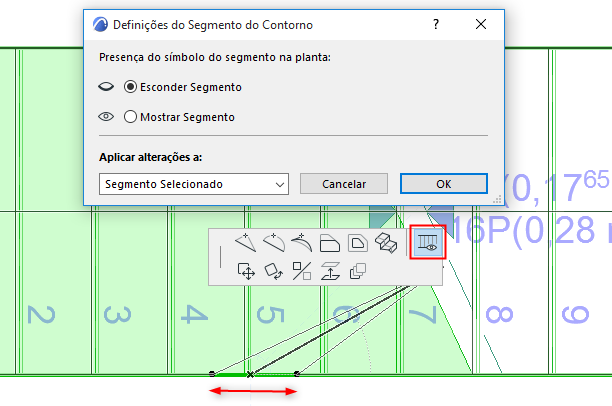

Por exemplo: você pode adicionar dois nós a um segmento da escada, depois ocultar o Contorno da Escada entre esses dois pontos.

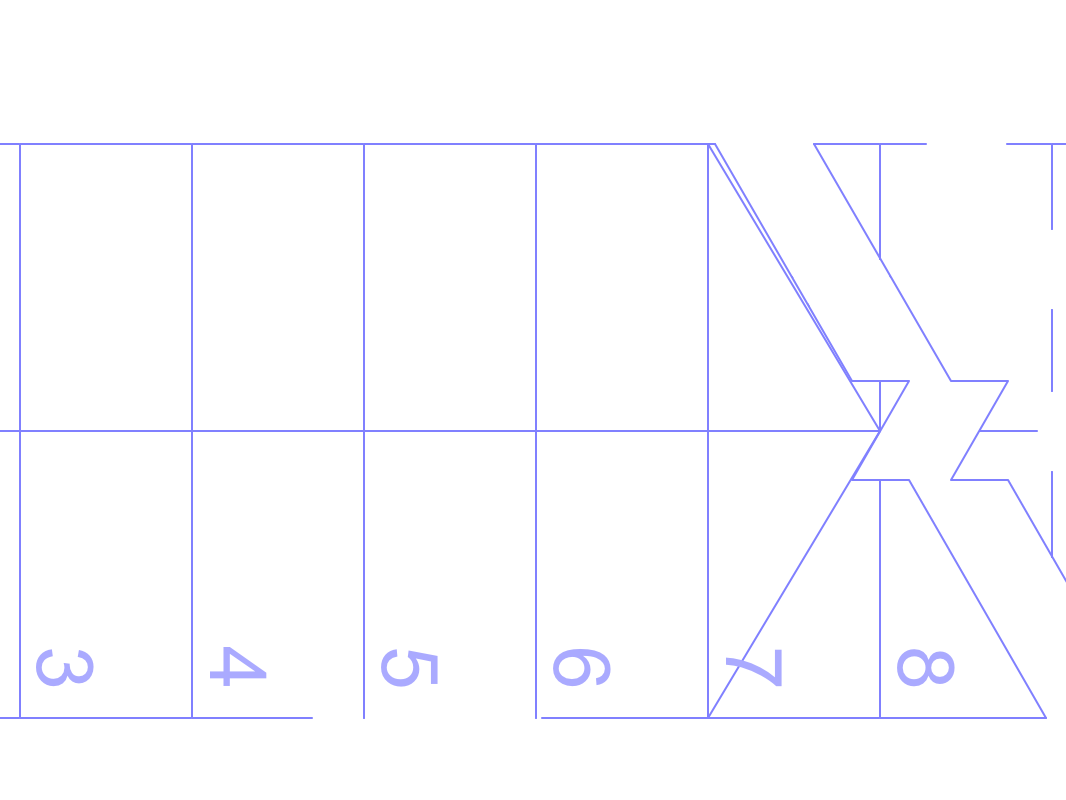

Insira Dois Nós para Criar Novo Segmento de Escada ... Então Selecione e Esconda o Segmento
Consulte Também Esconder qualquer Aresta de um Único Piso.
Editar o Contorno da Escada - Exemplo

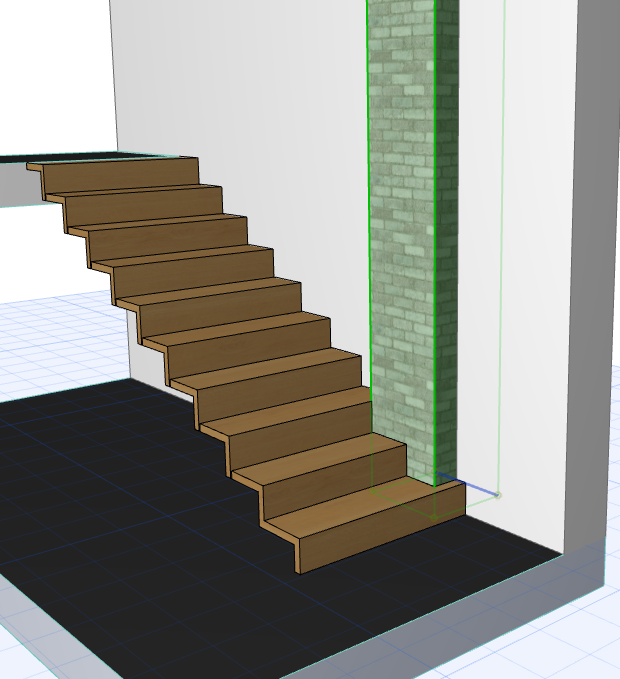

Neste exemplo, você pode editar o contorno da Escada para acompanhar o segmento de Parede saliente.
