Criar ou Editar Perfil Complexo
Para criar ou editar um Perfil Complexo, você usará a janela do Criador de Perfil - uma janela separada de edição 2D que abre automaticamente sempre que você abre um perfil para editar, ou quando você cria um novo perfil.
Está sempre aberta em conjunto com a paleta Gestor de Perfil, que contém controles específicos para o ambiente do Criador de Perfil.
Para um Novo Perfil
1.Abra o Gestor de Perfil (Opções > Atributos do Elemento > Gestor de Perfil)

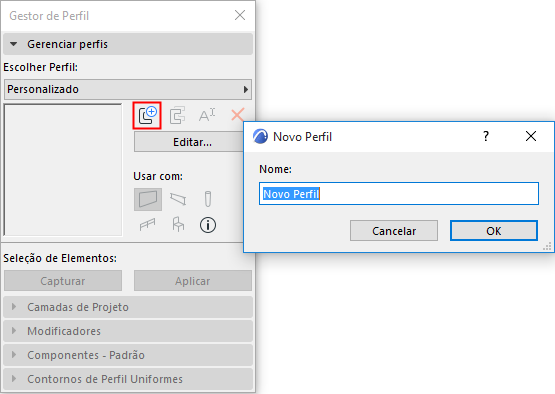

2.Clique na opção Novo .
3.Nomeie o novo Perfil.

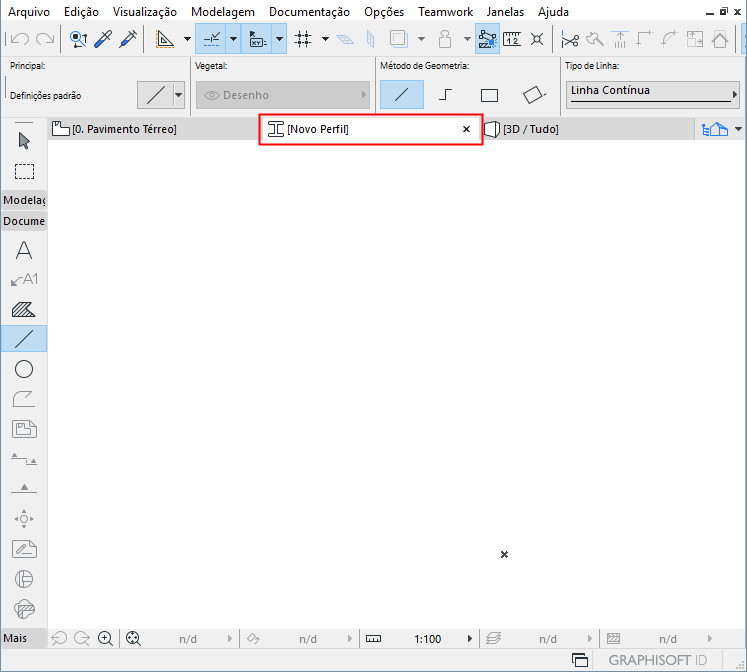

A Janela do Criador de Perfil se abre, onde você pode começar a criar o elemento Profile.
Ver Criar/Editar Componentes do Perfil, abaixo.
Para Editar um Perfil
Faça um dos seguintes procedimentos:
•No Gestor de Perfil, escolha um Perfil a partir do pop-up:

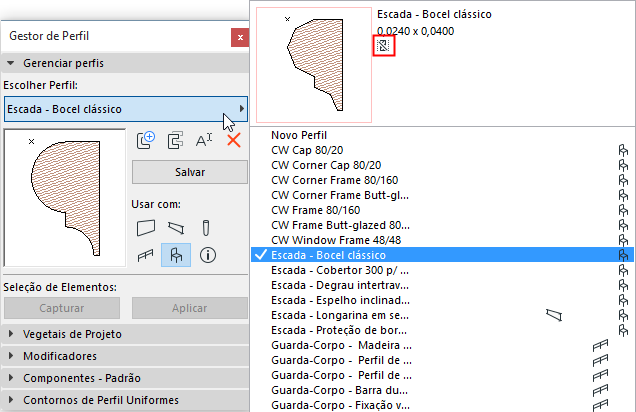

Observe o ícone que indica se o perfil selecionado contém um componente do núcleo, ou não. (Nesta imagem, o ícone indica “Sem Núcleo.”) Consulte também Visualização da Estrutura Parcial.

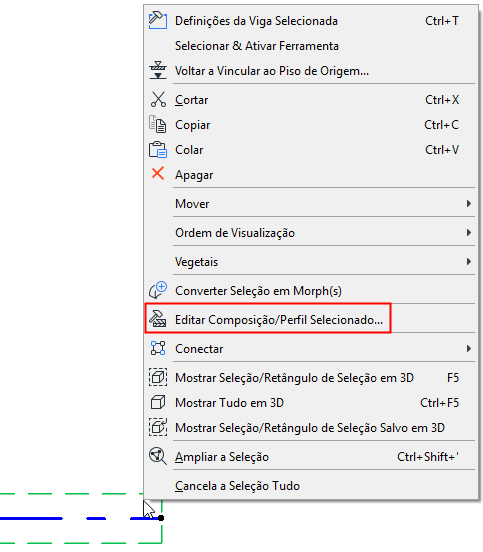

•A partir da janela do modelo, selecione um Elemento de Perfil Complexo existente, clique em Editar Composição/Perfil Selecionado a partir do menu de contexto.
O perfil selecionado é aberto no Criador de Perfil.
Abrir Criador de Perfil (Da Janela do Modelo)

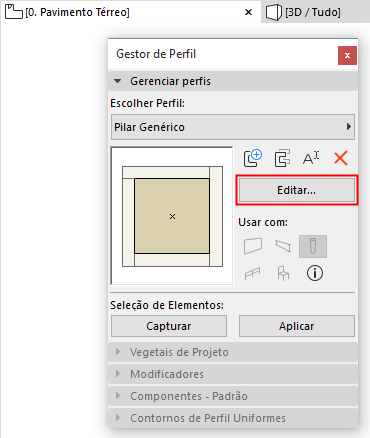

Se você sair do Criador de Perfil para uma janela de modelo, o Gestor de Perfil permanece aberto, mas seus controles de edição não estarão disponíveis. Para abrir o Criador de Perfil novamente, escolha um Perfil no pop-up e clique em Editar.
Criar/Editar Componentes do Perfil

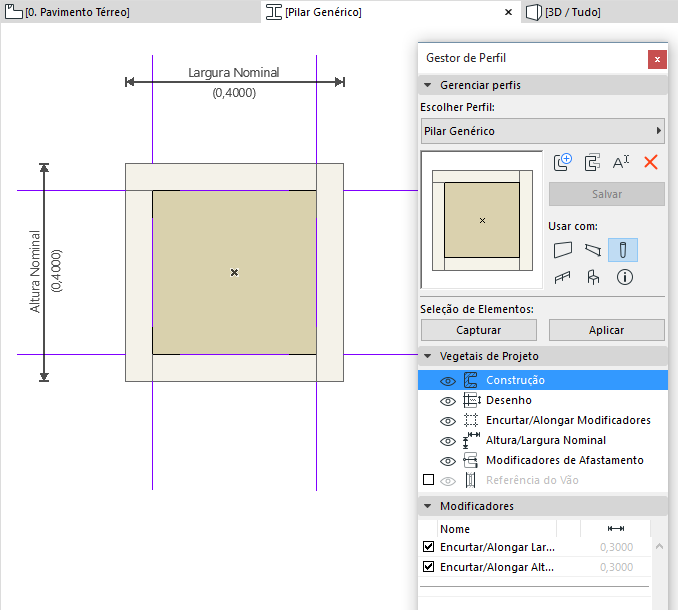

Utilize a ferramenta Trama para desenhar ou editar o corte do perfil complexo, com as técnicas 2D usuais, para atingir a forma desejada.
No Criador de Perfil, apenas 2D ferramenta de desenho estão disponíveis.

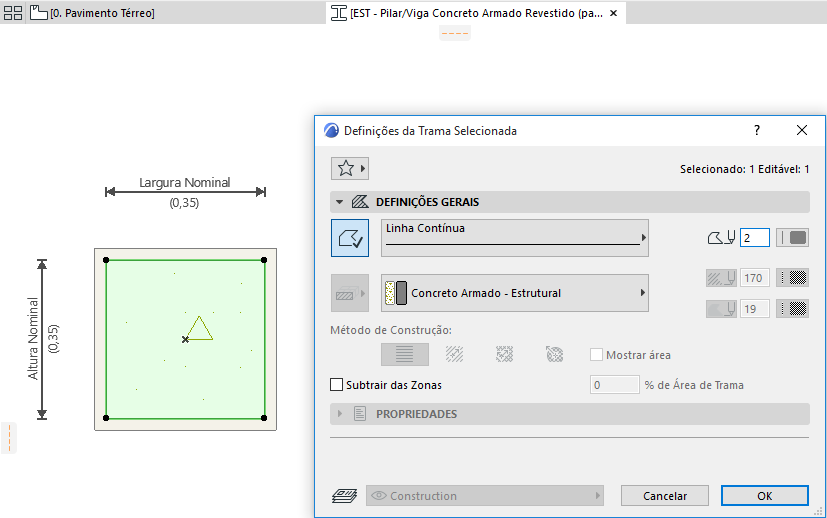

Use as Definições de Seleção de Trama para atribuir Material de Construção e Tipo de Linha de Corte.
Notas:
–O corte do perfil complexo pode conter várias formas de trama (componentes); todas serão salvas como um único perfil.
–Sobreposição de Tramas são suportadas e serão recortadas com base em sua Prioridade de Material de Construção no nível do elemento colocado.
–A definição de atributo do Perfil também está disponível no Gestor de Atributos: Consulte Perfis (Gestor de Atributos).
–A Origem do Perfil é um ponto de referência significativo. Consulte Origem do Perfil em Janela de Editor de Perfil.
•Apenas Pontos Quentes e Tramas desenhados com a Ferramenta Trama farão parte do perfil salvo.
•Os outros elementos 2D adicionados à Janela do Editor de Perfil (linhas, cotas, etc.) podem ser utilizadas como apoios locais ao desenho, mas não terão nenhum efeito na aparência do perfil complexo. Estas ajudas de desenho situam-se no Vegetal de Modelagem “Desenho” do Gestor de Perfis.
Consulte Painel Camadas do Projeto.
Use os outros controles do Gestor de Perfil para editar a geometria e o comportamento do Perfil:
Encurtar/Alongar Modificadores
Modificadores para Afastamento
Faça um dos seguintes procedimentos:
•Clique no botão Salvar no Gestor de Perfil ou
•Mude para outro perfil e escolha “Salvar” a partir do diálogo que aparece.
Consulte Também Salvar Perfil Personalizado.
