Mapeamento de Propriedade para Importação IFC

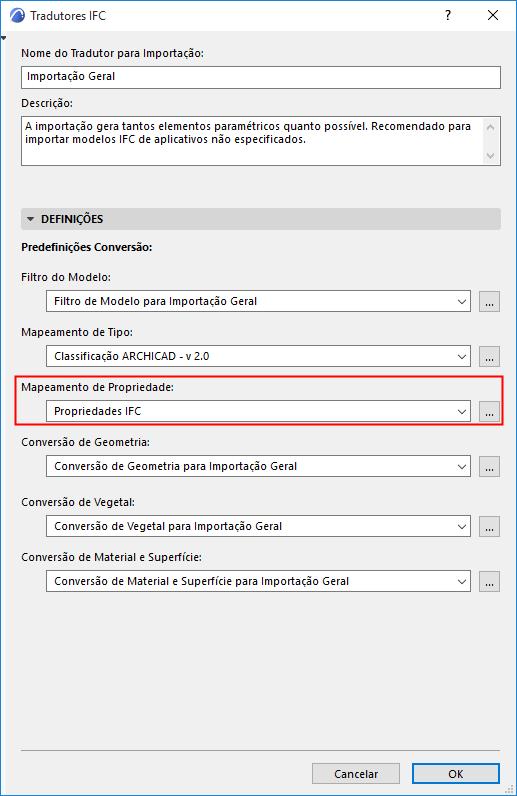

Arquivo > Interoperabilidade > IFC > Tradutores IFC

Escolha um Tradutor para importar e abra a opção predefinição de Mapeamento de Propriedade.

Use esta Predefinição de Conversão para definir como lidar com as propriedades dos elementos IFC importados para o ARCHICAD.

Tópicos desta seção

Escolher Método de Importação

Usando a Tabela de Mapeamento

Atribuindo Valores de Propriedade no ARCHICAD (Baseado no Mapeamento de Propriedade do IFC)

Importando Dados IFC para Categorias do ARCHICAD

Substituir Estado de Renovação Em Falta

Escolher Método de Importação

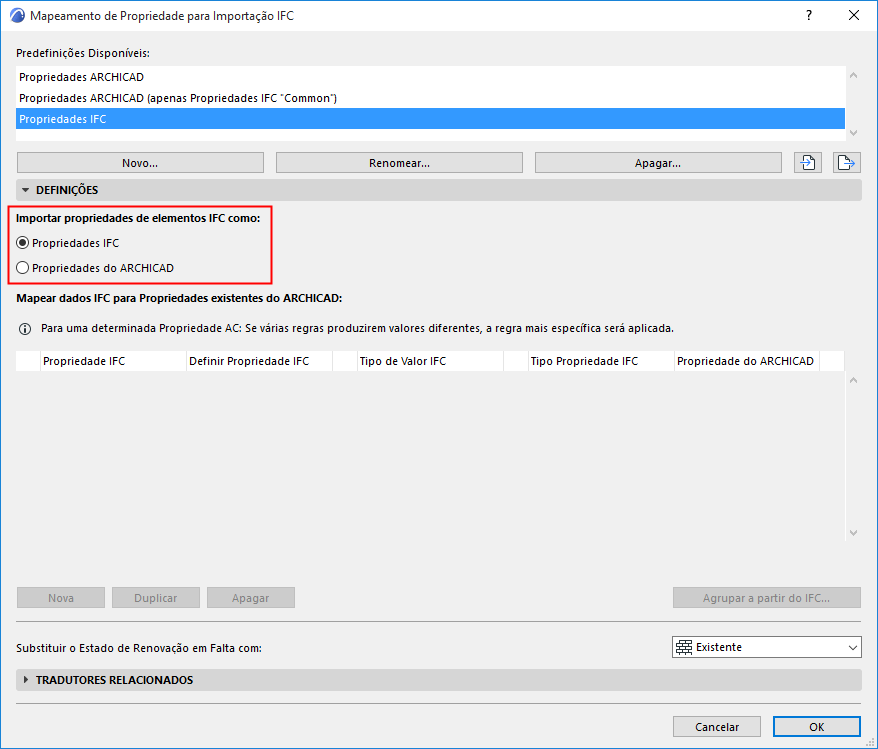

Escolha entre Propriedades do IFC ou Propriedades do ARCHICAD:

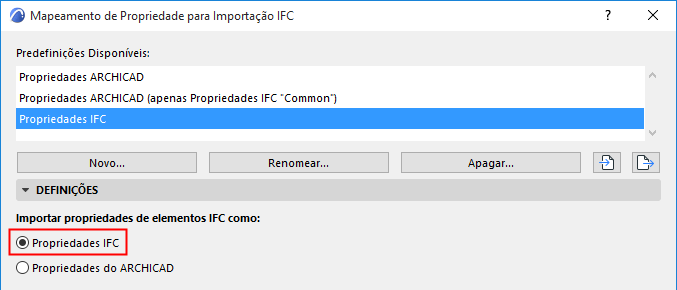

Importar como Propriedades do IFC

•Esta é a opção padrão: o ARCHICAD importa todas as propriedades dos elementos IFC importados.

•Esses dados agora estarão disponíveis como Propriedades do IFC em várias partes da interface do ARCHICAD, como Pesquisar & Selecionar e Definições de Mapa das listas de elementos. (É assim que as propriedades do IFC foram importadas em versões anteriores do AC.)

•Se você escolher isso, não precisará usar o Mapeamento de Propriedades.

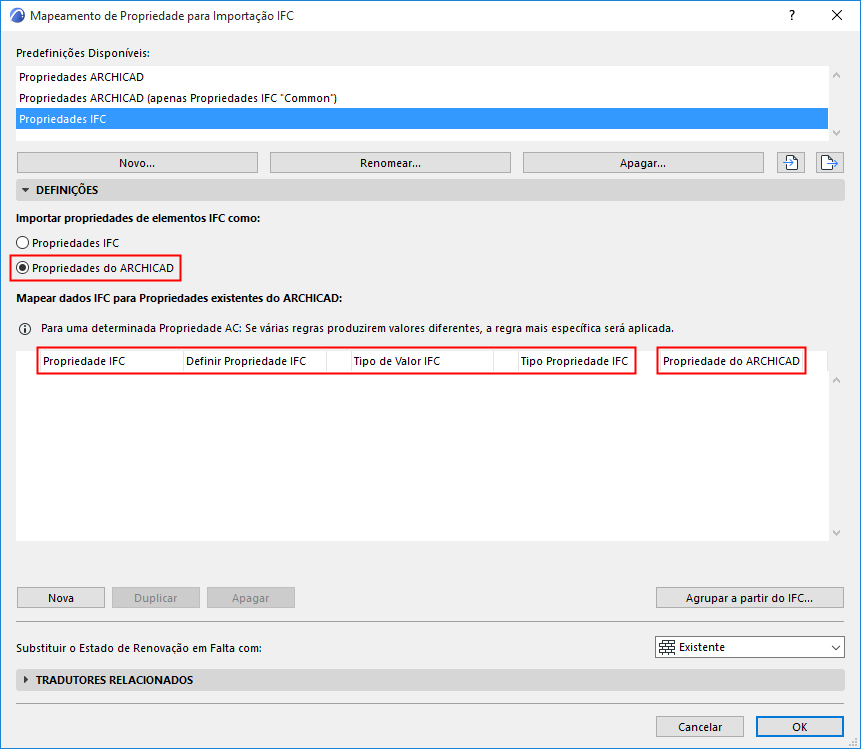

Importar como Propriedades do ARCHICAD

Essa opção pode ser útil se você quiser disponibilizar determinados dados de propriedade do IFC para funções do ARCHICAD que usam a Propriedades do ARCHICAD (mas não as propriedades do IFC). As funções são:

•Sobreposições Gráficas

•Propriedades definidas pela Expressão

•Detecção de Colisão

•Rótulos de Texto Automático

Esta opção ativa a tabela de mapeamento. Use a tabela para definir quais valores de propriedade do IFC devem ser importados para a propriedade existente do ARCHICAD.

•Cada propriedade do IFC na lista (definida usando as quatro primeiras colunas da esquerda) é mapeada para uma propriedade do ARCHICAD do projeto atual (coluna extrema direita).

•Nenhuma nova Propriedade do ARCHICAD é gerada no projeto atual.

•As Propriedades do IFC não listadas nesta tabela de mapeamento são ignoradas durante a importação.

Lembrar:

–O conjunto de propriedades do ARCHICAD disponíveis para qualquer elemento no ARCHICAD depende da classificação do elemento.

–Cada Propriedade do ARCHICAD possui um valor padrão (atribuído no Gestor de Propriedade).

–Para elementos importados do IFC, essa tabela de mapeamento permite alterar o valor da Propriedade do padrão do ARCHICAD para um valor personalizado, com base nos dados IFC aplicáveis, se disponíveis.
