Para abrir a caixa de diálogo das Definições de Texto de Cota, você tem de selecionar primeiro o item do Texto de Cota (não toda a linha de Cota).
Selecionar Texto de Cota
Para selecionar um texto de Cota, faça um dos seguintes procedimentos:
•Use o cursor de Seleção Rápida
•Clique em um canto do texto, com o cursor Marca com Seta.
Nota: Para selecionar uma Trama de Área de Texto, certifique-se de que você habilitou a Caixa de Texto manualmente na Visualização > Opções de Visualização na Tela.
Abrir Definições de Textos de Cota
Selecionar um texto de cota (ver acima), então faça um dos seguintes procedimentos:
•clique no ícone Texto na Caixa de Informações
•efetue um duplo clique no ícone da Ferramenta Cota na Caixa de Ferramentas.
•use o atalho Ctrl+T
•clique no comando Edição > Definições do Elemento > Definições de Texto de Cota. (Este comando é apenas disponível quando é selecionado um Texto de Cota.)
Apenas os itens de texto simples podem ser copiados; textos superiores à linha não serão copiados.
1.Selecione apenas o texto de cota (não a própria linha de cota)
2.Utilize o comando Copiar (Edição > Copiar ou Ctrl/Cmd + C)
3.Cole o texto de cota (Edição > Colar ou Ctrl/Cmd + V) - por exemplo, em uma caixa de texto ou em um Leiaute.
Painel Conteúdo do Texto de Cota
Valor Medido
Este campo mostra o valor medido da dimensão selecionada.
A unidade e o rigor do valor da cota podem ser definidos separadamente para cada tipo de valor (p.ex. comprimento, ângulo, área) nas Preferências de Cotas (Opções > Preferências do Projeto > Cotas).
Texto Pessoal
Selecione esta opção se desejar adicionar dados personalizados ao texto de cota. Por padrão, o item de Texto Automático <Valor Medido> é visualizado no campo de edição logo que clicar na opção Texto Pessoal.
Nota: para Cotas de Pavimento, o item de Texto Automático <Valor PZ> é visualizado, representando “Cota Zero” como a origem da cota.
No campo Texto Personalizado, introduza qualquer texto personalizado e/ou depois o Texto Automático (ou no lugar do mesmo).
Você pode adicionar várias linhas de texto personalizadas, separadas pela tecla Enter.
Essas quebras de linha são exibidas na Caixa de Informações com o sinal de Parágrafo.
Entanto, independentemente de qualquer texto personalizado adicional que possa ter adicionado, o Texto Automático permanece associativo - ou seja, se editar a linha de cota, o Valor Medido será ajustado de modo correspondente.

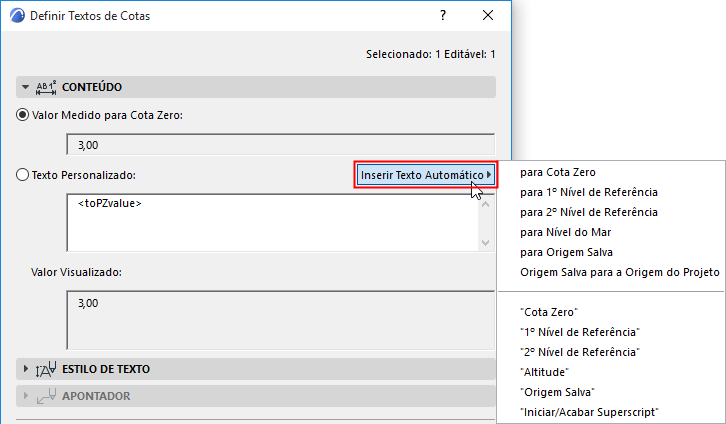

Insira Texto Automático como Texto de Cota
A partir do campo de pop-up à direita, você pode selecionar de Textos Automáticos adicionais para adicionar ao campo de Texto de Cota. O conteúdo desta lista depende do tipo de cota (p.ex. Cota Linear ou Altimétrica):
Texto Automático significa que o texto de Cota apresentará o valor atual da referência do Texto Automático selecionada: por exemplo, se tiver definido um nível de referência chamado Nível do Mar, pode selecionar para Nível do Mar aqui como Texto Automático, e o Texto de Cota apresentará a cota altimétrica a esse nível.
Se escolher um texto entre aspas (p.ex. “1º Nível de Referência”), será apresentado este texto, não o seu valor.
Nota: para definir os níveis de referência do seu projeto, utilize Opções > Preferências do Projeto > Níveis de Referência .
Ver Preferências de Níveis de Referência.
Adicionar Superscript ao Texto de Cota
Use o Autotexto Iniciar/Acabar Sobrescrito se você pretende que o texto Personalizado inclua texto sobrescrito; clique nesta opção para inserir um sinal antes do texto sobrescrito e clique novamente (ou insira uma linha de quebra) para finalizar o texto sobrescrito com um segundo sinal.
Nota: se o seu valor medido da cota já incluir um superscript - porque está utilizando Rigor Extra definido em Opções > Preferências do Projeto > Cotas - em seguida, adicione um espaço antes de inserir o Iniciar Exponenciação. Caso contrário, o próprio sinal de intercalação irá surgir no texto de cota.
O campo Valor Visualizado mostra-lhe como o Texto de Cota aparecerá na tela.
