Relâchement d'extrémité/arête (Règles de génération)
Ceci est un volet du dialogue Règles de génération.
Ce contrôle définit la manière dont le logiciel d'analyse structurelle doit interpréter les valeurs de réglage de relâchement des extrémités ou des arêtes ne possédant pas de connexions.
Certains logiciels structurels considèrent automatiquement toutes les extrémités/arêtes déconnectées comme “rigides”. Si vous utilisez un tel logiciel, vous devrez peut-être modifier ce réglage dans ce volet. Voir détails ci-dessous.
Pour les extrémités et arêtes sans connexion :

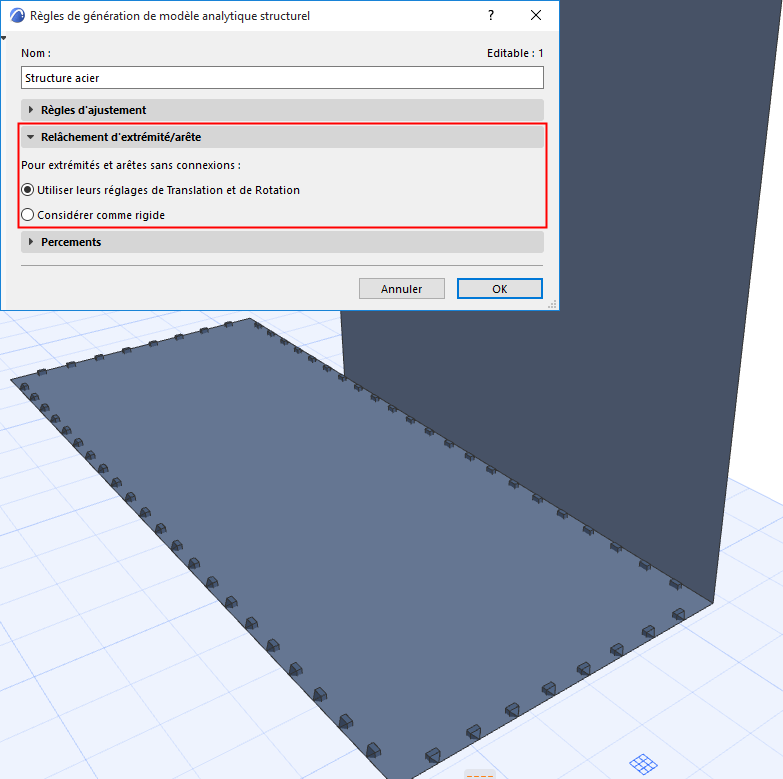

Utiliser leurs réglages de Translation et rotation (réglage par défaut)
Par défaut : le programme considère les réglages de Relâchement d'extrémité/arête au niveau des éléments.
Si vous avez personnalisé des valeurs de translation ou de rotation, elles sont prise en compte à l'exportation du Modèle analytique structurel au format SAF.
Voir Relâchements d'extrémité/arête.
Dans le fichier SAF exporté, les valeurs de RelConnectsSurfaceEdge sont “Libre” ou “Personnalisé”, reflétant les réglages de Relâchement d'extrémité/arête au niveau des éléments.
Dans le modèle, les symboles de Relâchement sont affichés sur toutes les arêtes avec des valeurs personnalisées, comme d'habitude.
Relâchements d'arête personnalisés
Considérer comme rigide (Affecte les segments d'extrémité/arête non connectés)
Certains logiciels considèrent comme Rigides toutes les extrémités, arêtes et segments d'arête non connectés du modèle importé.
Il se peut que vous désirez exporter votre modèle ARCHICAD comme étant compatible avec un tel logiciel.

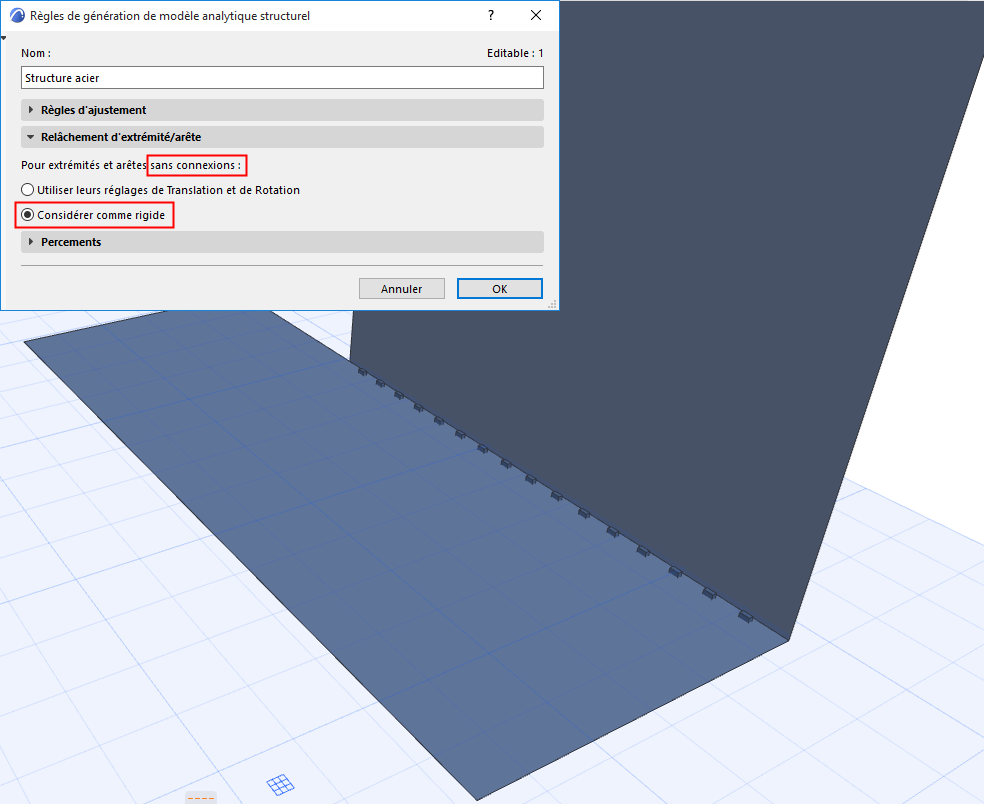

Dans le volet Relâchement d'extrémité/arête : Choisissez Considérer comme rigide.
Le résultat :
•Toutes les extrémités, arêtes et segments d'arête non connectés sont exportés comme “Rigides”, quelle que soit leur valeur de relâchement au niveau de l'élément.
•Les valeurs RelConnectsSurfaceEdge du fichier SAF sont “Rigides” même si les réglages de Relâchement d'extrémité/arête possèdent des valeurs différentes au niveau des éléments
•Des valeurs de relâchement d'arête personnalisées seront générées et les symboles de relâchement ne seront affichés dans le modèle qu'aux endroits où des Membres sont connectés à un autre Membre.
Arête personnalisée : Afficher le long du segment connecté seulement

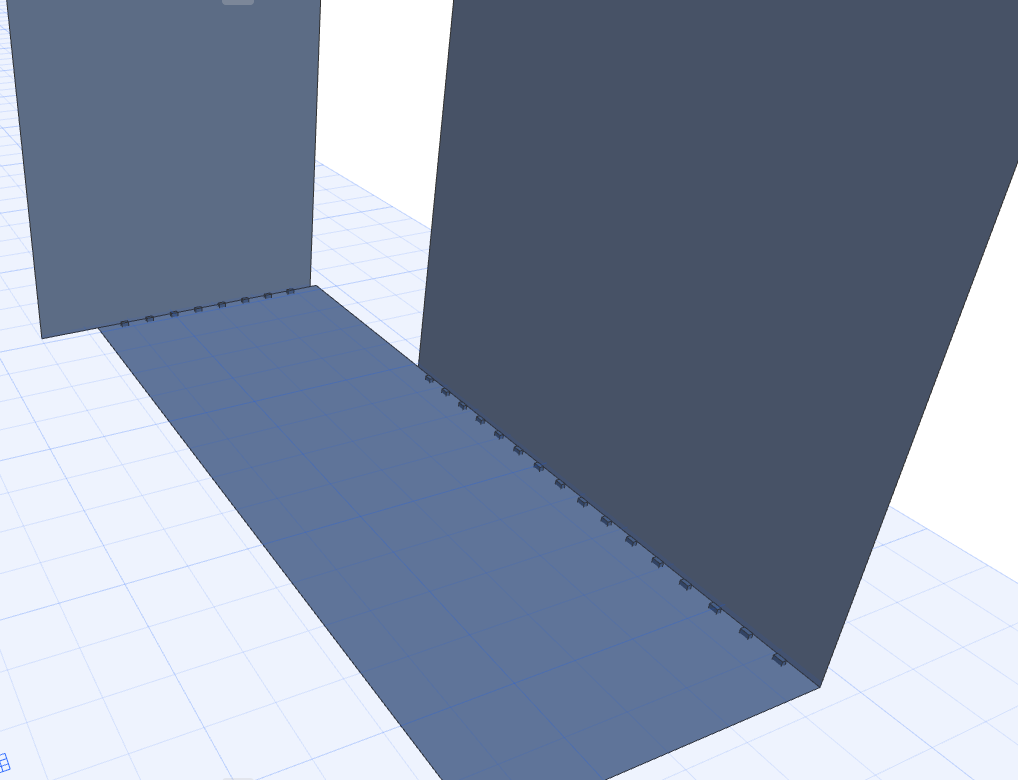

Si, par la suite, vous ajoutez d'autres Membres analytiques structurels au modèle, les arêtes (segments) connectées seront exportées avec leurs valeurs de relâchement personnalisées et affichées dans les cas appropriés.
