Correspondance des Coupes transversales SAF par nom

1.Dans le menu déroulant des structures, choisissez Profil.


2.Choisissez parmi les attributs de Profil du projet actuel. (Attributs de Profil disponibles : ceux possédant une âme et utilisés avec des poutres et des poteaux.)

Remarque : Vous pouvez choisir Options > Profils complexes > Importer profil acier standard pour ajouter au projet de nouveaux attributs de Profil.

Voir aussi Utiliser profil standard acier de poteau ou de poutre.

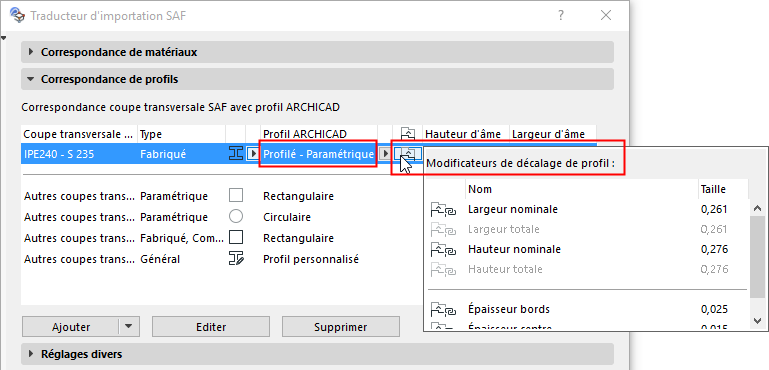

3.Vérifiez et éditez au besoin les Modificateurs de décalage du Profil complexe pour obtenir la meilleure correspondance avec la coupe transversale importée.


Pour étendre la liste des coupes transversales SAF disponibles pour la correspondance :voir Ajouter plusieurs coupes transversales SAF (Importer SAF vers ARCHICAD).

Correspondance automatique des coupes transversales fabriquées

Pour les profils importés fabriqués pour lesquels il n'y a pas de correspondance par nom dans la liste Correspondance de profils : vous pouvez activer la correspondance automatique fondée sur une base de données par défaut.

Voir Créer des Profils pour des coupes transversales fabriquées sans correspondance (Importer SAF dans ARCHICAD).
