Créer des Profils pour des coupes transversales fabriquées sans correspondance (Importer SAF dans ARCHICAD)

La correspondance des profils 1D SAF se fait conformément aux définitions du volet Correspondance de profils.

Toutefois, pour les profils fabriqués pour lesquels il n'y a pas de correspondance par nom dans la liste Correspondance de profils : vous pouvez activer la correspondance automatique selon une base de données par défaut contenant plus de 6000 SAF coupes transversales et les Profils complexes ARCHICAD équivalents.

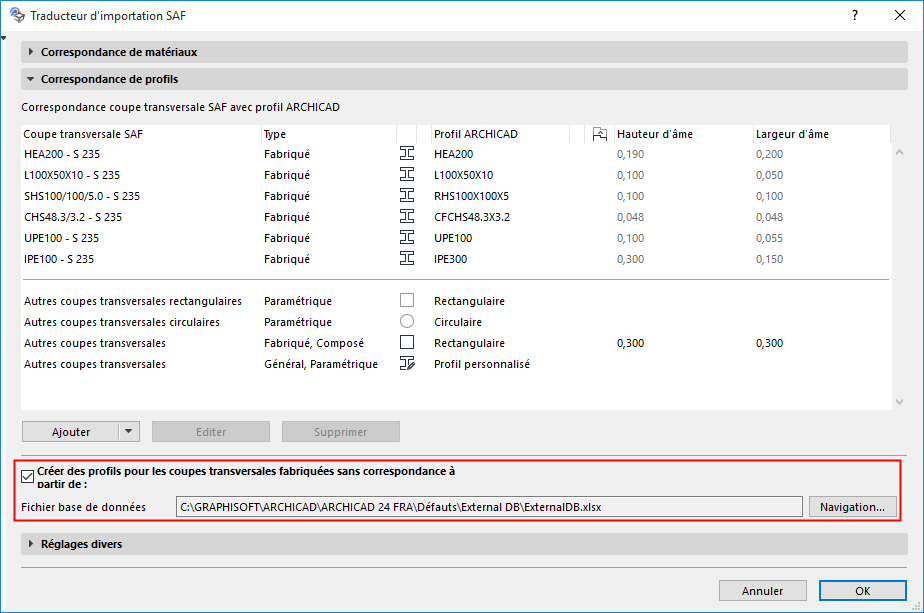

Cochez cette case dans le volet Correspondance de profils du Traducteur d'exportation SAF.


Si la case est active, le processus d'importance fera référence à une liste prédéfinie (un fichier Excel nommé “ExternalDB”) pour établir la correspondance avec toutes les coupes transversales fabriquées importées qui ne possèdent pas de correspondance par nom dans la liste Correspondance de profils au-dessus. Ceci peut vous faire gagner beaucoup de temps par rapport à l'établissement manuel des correspondance.

Pour chaque coupe transversale SAF importée avec une telle correspondance, l'attribut Profil complexe équivelent est créé dans ARCHICAD en se fondant sur la Base de données profil acier standard.

Voir Utiliser profil standard acier de poteau ou de poutre.

Emplacement et édition du fichier base de données (Coupes transversales SAF fabriquées)

Le fichier Excel “ExternalDB” est situé dans votre dossier Défauts où vous avez installé ARCHICAD.

Vous pouvez également visiter le site Téléchargements pour y rechercher des fichiers de base de données prédéfinis que vous pouvez utiliser à cette fin. (Voir Télécharger des fichiers de données SAF optimisées pour des applications structurelles.)

Il est possible de créer votre propre fichier base de données et d'utiliser ensuite ce fichier personnalisé enregistré. Vous devez utiliser un fichier Excel d'une seuele feuille, avec les deux mêmes colonnes et noms de colonne que ceux du fichier par défaut.

Important : Vous pouvez copier et éditer le fichier ExternalDB par défaut fourni dans le fichier modèle ARCHICAD, mais vous ne pouvez ni le renommer, ni le déplacer.

Priorité des règles de correspondance pour les coupes transversales fabriquées

Les règles de correspondance sont appliquées dans l'ordre suivant :

1.Correspondance par nom selon la liste du volet Correspondance de profils

2.Base de données externe (à condition que la case “Créer profils pour coupes transversales manufacturées sans correspondance” soit cochée).

3. Réglages “Autres Coupes transversales - Fabriquées”. Ceci est une définition générique pour toutes les coupes transversales fabriquées sans correspondance après l'exécution des pas 1 et 2 ci-dessus.
