Télécharger des fichiers de données SAF optimisées pour des applications structurelles
Pour télécharger des fichiers de données SAF optimisées pour des applications structurelles spécifiques :
•allez à la page Téléchargements sur graphisoft.com

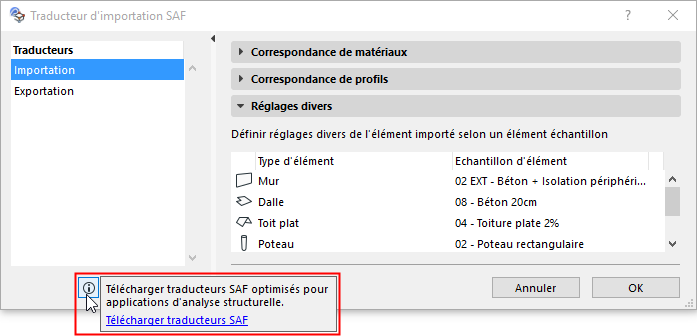

•ou cliquez sur le lien Infos au bas du dialogue Traducteurs SAF
Le contenu disponible sur cette page (qui sera régulièrement étendu), inclut :
•Un catalogue de matériaux SAF au format SAF.xlsx pour divers logiciels d'analyse (par ex. SCIA)
•Un catalogue de Coupes transversales fabriquées SAF au format SAF.xlsx pour divers logiciels d'analyse (par ex. SCIA)
•Un fichier de base de données externe pour la fonction “Créer Profils pour coupes transversales fabriquées sans correspondance” utilisée par le Traducteur d'importation SAF.
•Les réglages de Traducteur au format Traducteur SAF.xml
Remarque : Les fichiers Traducteur SAF.xml prédéfinis sont fondés sur le modèle ARCHICAD par défaut. Par conséquent, il est possible que quelques attributs de type Matériau et Profil ne correspondent pas aux attributs de votre fichier projet, ce qui peut causer des attributs manquants que vous devrez remplacer manuellement. Même dans un tel cas, l'utilisation d'un fichier prédéfini vous fait gagner du temps en fournissant un bon point de départ.
Téléchargez l'archive dont vous avez besoin, puis importez ou fusionnez le fichier dans le dialogue Traducteur SAF approprié.
Remarque : Des catalogues étendus sont disponibles dans le contenu prédéfini et ils comprennent de nombreux éléments que vous n'utiliserez pas dans un projet spécifique.
Si vous n'avez besoin que d'un jeu restreint de matériaux et coupes transversales SAF, peut-être vaut-il mieux créer votre propre fichier données SAF basé sur votre logiciel d'analyse externe, avec seuls les articles nécessaires :
Voir Préparer et exporter un fichier de données SAF pour assurer une correspondance standard.
