Préparer et exporter un fichier de données SAF pour assurer une correspondance standard

Utilisez cette méthode si votre projet utilise un nombre restreint de matériaux et de coupes transversales SAF spécifiques. De cette manière, vous pouvez facilement accéder aux noms de matériau et de profil exacts utilisés par le logiciel externe.

Remarque : GRAPHISOFT fournit également plusieurs fichiers données SAF prédéfinis - ce sont des catalogues bien plus étendus. Voir Télécharger des fichiers de données SAF optimisées pour des applications structurelles

Dans le logiciel externe, créez un fichier contenant tous les matériaux et coupes transversales SAF utilisées par ce logiciel (par ex. SCIA Engineer ou RISA-3D). Ensuite, exportez ce fichier sous SAF (*.xls). (Il n'est pas nécessaire que le fichier enregistré contienne véritablement des Membres structurels, il suffit qu'il inclue la liste des matériaux et coupes transversales SAF.)

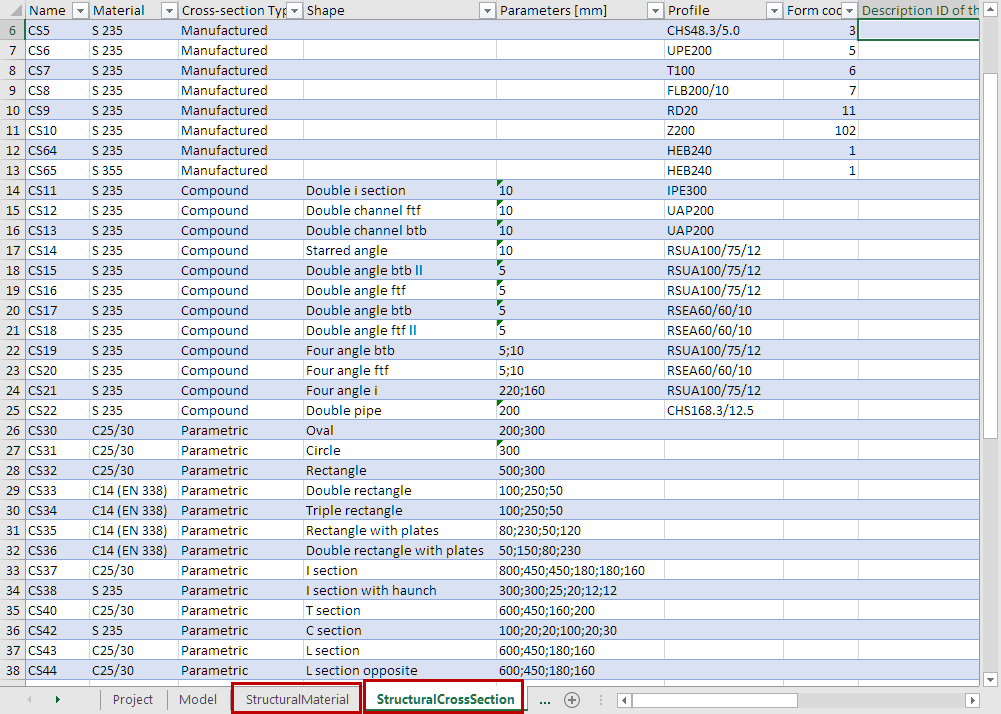

Echantillon de fichier SAF contenant des matériaux SAF et des coupes transversales

Vous pouvez alors importer ou fusionner le fichier dans le dialogue Traducteur SAF approprié.

Pour obtenir plus d'informations, voir ces sections :

Ajouter plusieurs matériaux SAF à la liste de correspondance (Exporter vers SAF)

Ajouter plusieurs coupes transversales SAF à la liste de correspondance (Exporter vers SAF)

Ajouter plusieurs coupes transversales SAF (Importer SAF vers ARCHICAD)

Correspondance des coupes transversales SAF “Générales” ou “Paramétriques” importées
