Comparer modèle : Examiner les changements

Après l'exécution de la commande Comparer, la fenêtre Comparer modèle affiche le modèle avec des surbrillances colorées et d'autres retours visuels sur les changements.

La palette Comparer modèle est verrouillée à gauche de la fenêtre (cette palette ne peut être déplacée).

Remarque : Par défaut, la palette Comparer modèle liste tous les changements du modèle 3D à la suite du processus de comparaison. Pour filtrer la liste des changements affichés, voir Filtrer les changements affichés dans la palette Comparer modèle.

Les thèmes de cette section sont :

Définir apparence du modèle

Liste des changements du modèle

Sélection dans la fenêtre Comparer modèle

Changements par jeu de paramètres

Définir apparence du modèle

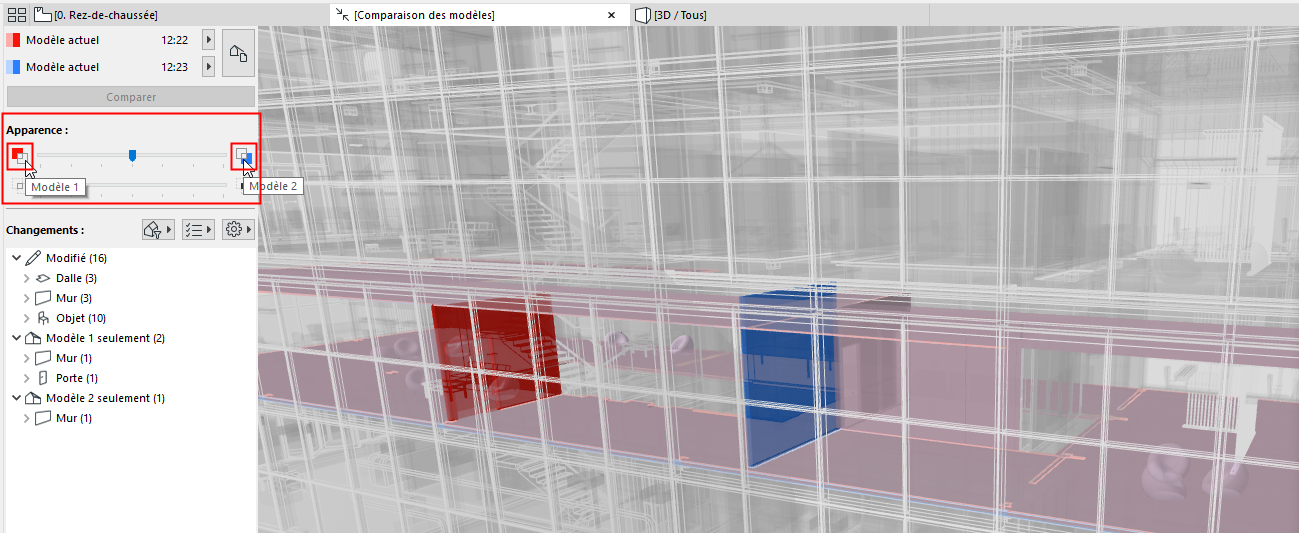

Les éléments “Modèle 1 seulement” et “Modèle 2 seulement” sont affichés avec leurs couleurs respectives.

Dans cet exemple :

Le mur rouge est “Modèle 1 seulement”, car il a été supprimé.

Le mur bleu est “Modèle 2 seulement”, car c'est un nouvel élément.

Les dalles et les objets chaise sont affichés avec une couleur composite (pourpre) pour indiquer qu'ils ont été modifiés tout en conservant leur position originale.

Remarque : Définissez les couleurs pour Comparer modèle dans Options > Environnement de travail > Options affichage écran.

Voir Couleurs d'Espace de travail pour Comparer modèle.

Dans la section Apparence de la palette Comparer modèle :

Utilisez la réglette supérieure pour mettre en évidence graphiquement le Modèle 1 ou le Modèle 2. (Ici, la réglette se trouve au milieu, les deux versions étant affichées de manière identique.)


Utilisez la réglette inférieure pour définir la visibilité relative du modèle inchangé (tous les éléments non affectés ou non vérifiés).

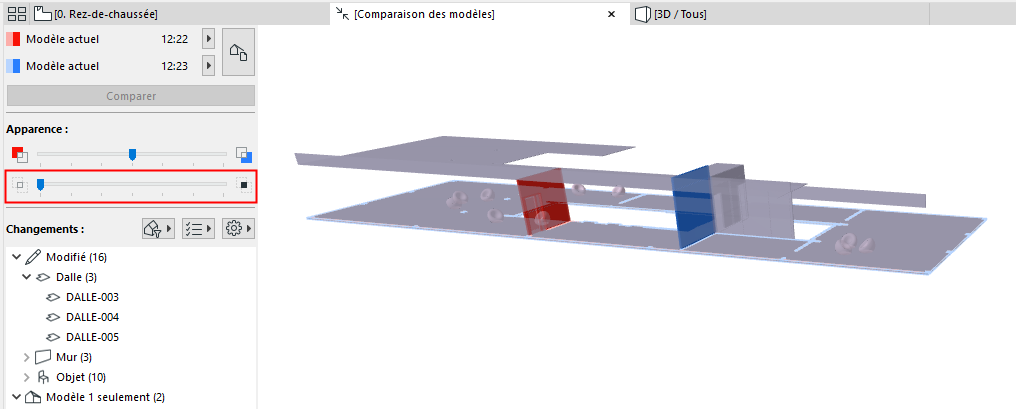

Ici, la réglette inférieure masque entièrement le modèle inchangé pour que seuls les changements soient visibles :


Liste des changements du modèle

Par défaut, la liste des Changements du modèle affiche tous les éléments modifiés, groupés par Etat : Modifié, Modèle 1 seulement, Modèle 2 seulement.


Pour personnaliser cette liste, utilisez les boutons de filtre et de réglage.

Voir aussi Filtrer les changements affichés dans la palette Comparer modèle.

Sélection dans la fenêtre Comparer modèle

Sélectionnez un article dans la liste des Changements du modèle pour sélectionner l'élément correspondant dans la fenêtre Comparer modèle.

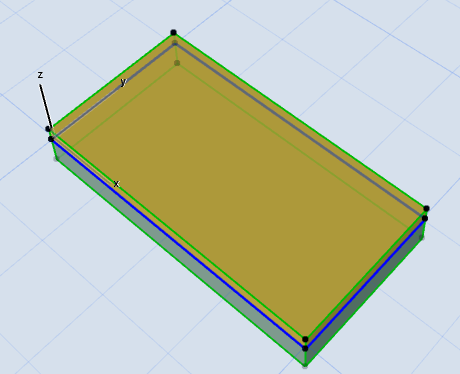

Ici, une dalle modifiée a été sélectionnée :


Ceci fonctionne également dans l'autre sens : vous pouvez sélectionner un élément modifié dans la fenêtre Comparer modèle : il sera également sélectionné dans la liste des Changements du modèle.

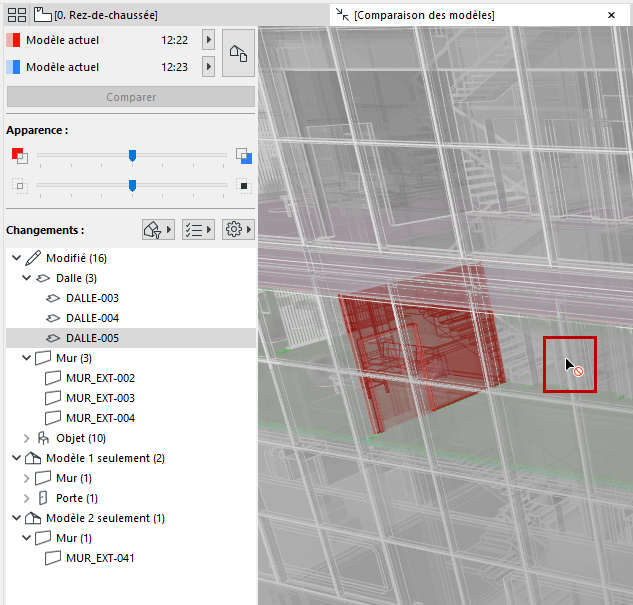

Remarque : Dans la fenêtre Comparer modèle, vous ne pouvez sélectionner que des éléments qui apparaissent également dans la liste des Changements du modèle. Les éléments inchangés, même s'ils sont affichés dans la fenêtre, ne peuvent être sélectionnés ici (voir retour visuel du curseur).


Sélectionner des éléments par groupe

Sélectionnez un article parent dans l'arborescence pour sélectionner tous ses éléments membres dans la fenêtre Comparer modèle.

Afficher élément changé dans modèle

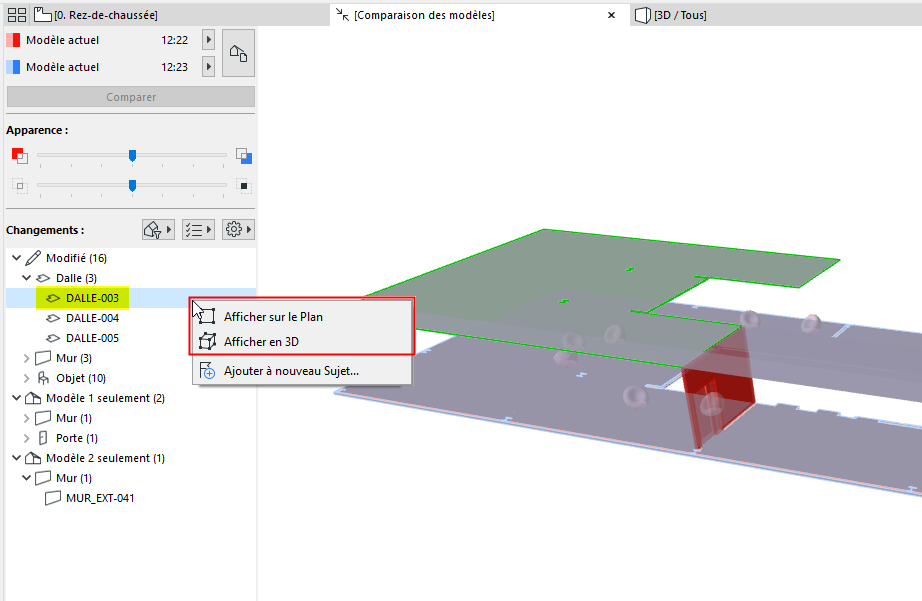

Pour n'importe quel article sélectionné dans la liste Changements du modèle : utilisez les commandes de menu contextuel Afficher en Plan ou Afficher en 3D.


Commandes de menu contextuel

Pour n'importe quel article sélectionné dans la fenêtre Comparer modèle :

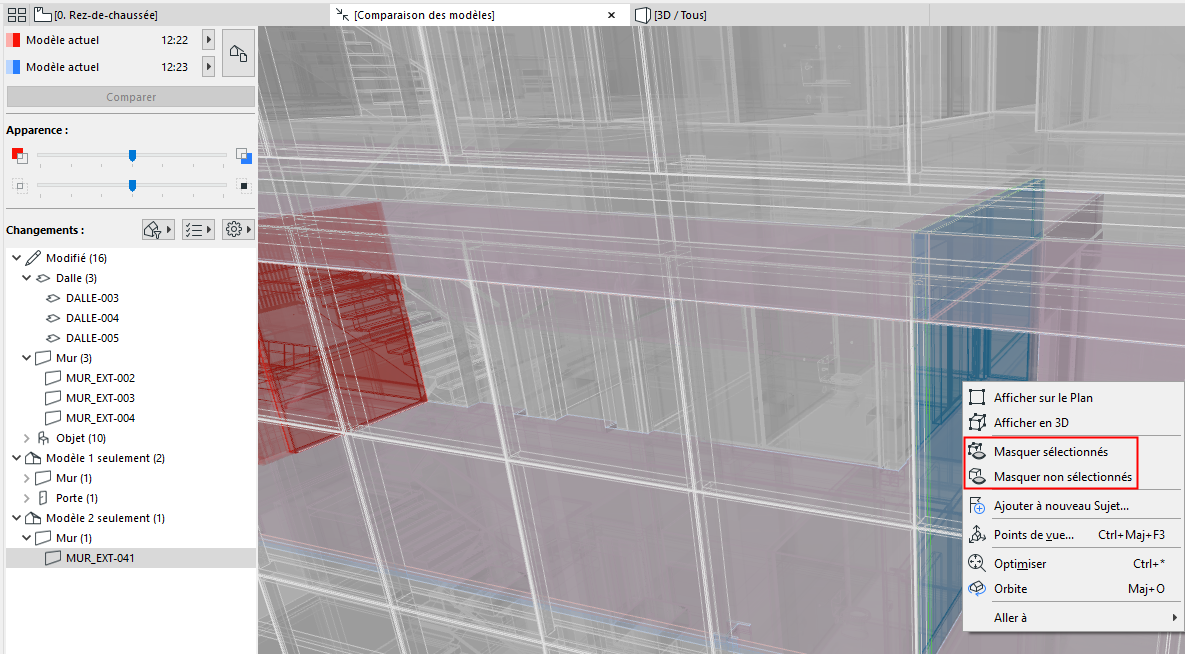

Utilisez Masquer sélectionné ou Masquer non sélectionné pour mieux voir l'élément modifié et/ou son environnement.

Vous pouvez annuler l'effet de cette commande avec Révéler tout, disponible dans le même menu contextuel.


Changements par jeu de paramètres

Pour l'article sélectionné en dernier dans la liste Changements du modèle :

Les icônes “Changements de l'élément sélectionné” indiquent quels paramètres ont changé. (Ceci n'a de sens que pour les éléments “Modifiés” de la liste.)

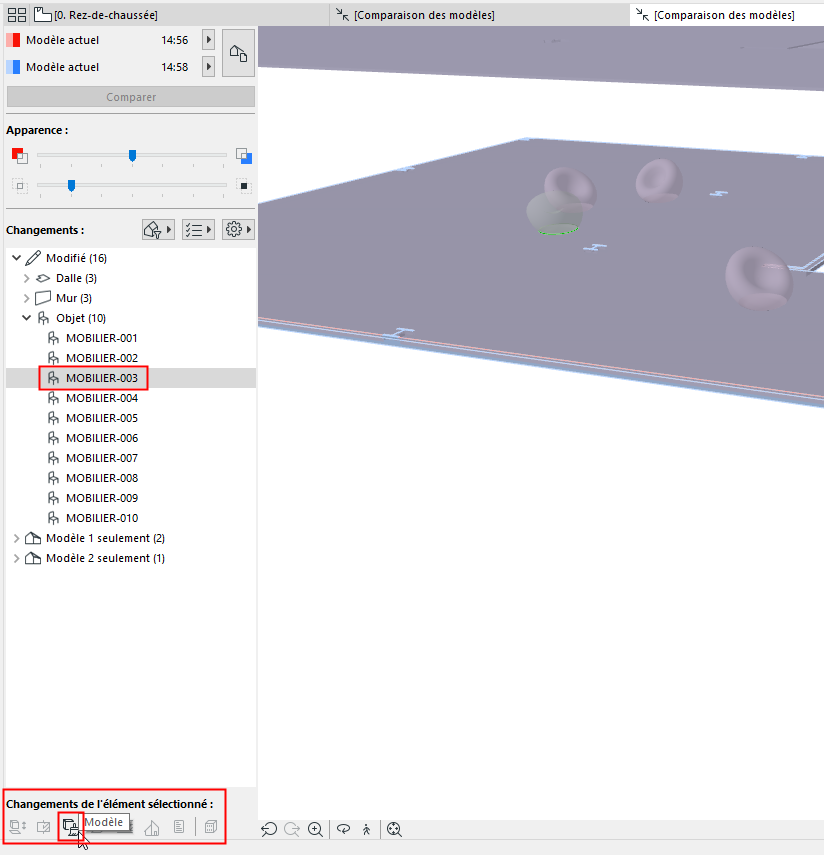

Ici, un objet modifié est sélectionné dans la liste et dans le modèle.

Sous la liste, l'icône “Modèle” est active : ceci indique qu'un ou plusieurs des paramètres du modèle de cette chaise ont été modifiés.


Ces jeux de paramètres sont les mêmes que dans la liste utilisée pour filtrer la liste de changements dans la fenêtre Comparer modèle.

Voir aussi Filtrer par jeux de paramètres.

Sujet lié :

Créer un Sujet à partir de la liste des changements issus de Comparer modèle
